JCD0412D24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 9 → 18 V 直流输入, ±24V 直流输出, 4W
供应商型号: JCD0412D24
供应商: TME
标准整包数: 1

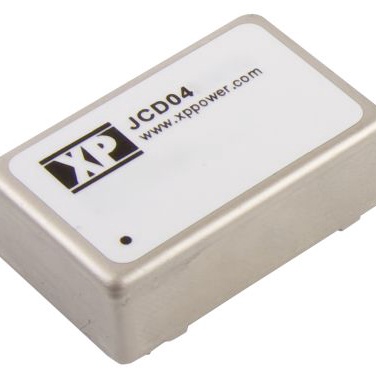

XP POWER AC-DC模块 JCD0412D24

JCD0412D24概述

    # JCD系列DC/DC转换器技术手册

    产品简介


    JCD系列DC/DC转换器是一款高效的电源转换模块,适用于各种电子设备中。该系列产品提供单输出和双输出选项,广泛应用于通信设备、工业控制、医疗设备及家用电器等领域。JCD系列转换器以其高效率、宽输入电压范围和优异的稳定性,为各类应用提供了可靠的电源解决方案。

    技术参数


    输入参数
    - 输入电压范围:5 V (4.5-9 VDC), 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-72 VDC)
    - 输入电流:根据型号和电压等级有所不同(详细信息参见表格)
    - 输入纹波电流:35 mA rms(通过12 μH电感)
    - 输入滤波器:π型网络
    - 浪涌电流:根据不同电压模型有所不同
    输出参数
    - 输出电压:根据型号和电压等级有所不同(详细信息参见表格)
    - 精度:±1%(标准型号),±2%(特定型号)
    - 电压平衡:±1%
    - 最小负载要求:无最低负载要求
    - 线性调节率:±0.5%
    - 负载调节率:±0.5%(单输出型号),±1.5%(特定型号)
    - 跨调节率:±5%(具体说明见注释1)
    - 纹波和噪声:60 mV pk-pk(20 MHz带宽)
    工作环境
    - 工作温度范围:-40 °C至+100 °C
    - 存储温度范围:-55 °C至+125 °C
    - 操作湿度:高达95%,非冷凝状态
    其他特性
    - 隔离电压:1600 VDC(输入到输出),3500 VDC(可选高隔离版本)
    - 绝缘电阻:109 Ω
    - 开关频率:266 kHz
    - 功率密度:4 W: 10 W/in³, 5 W: 12.5 W/in³, 6 W: 15 W/in³
    - 平均无故障时间(MTBF):>1.1 M小时(符合MIL-STD-217F标准)
    - EMC特性:符合EN标准

    产品特点和优势


    JCD系列DC/DC转换器的主要优势如下:
    - 宽输入电压范围:支持多种输入电压,适合不同场合的应用需求。
    - 高效率:提供多种型号以满足不同的功率需求,效率可达85%以上。
    - 高隔离电压:1600 VDC输入到输出隔离,3500 VDC高隔离版本可选,确保安全性。
    - 短路保护:具备连续短路保护,提高系统的可靠性和安全性。
    - 宽工作温度范围:适应极端环境条件下的使用,可靠性高。

    应用案例和使用建议


    应用案例
    JCD系列转换器常用于通信设备、工业控制板、医疗设备及家电产品中。例如,在一个工业控制系统中,JCD系列可以作为主电源,为多个子系统供电,确保稳定性和可靠性。
    使用建议
    - 温度管理:由于JCD系列的工作温度范围较广,建议在设计时考虑散热措施,避免过热。
    - 负载匹配:根据实际负载情况选择合适的输出电流和电压型号,确保最佳性能。
    - 电磁兼容性:在系统设计中,应充分考虑JCD系列的EMC特性,确保整体系统的电磁兼容性。

    兼容性和支持


    JCD系列DC/DC转换器与其他电子元器件兼容良好,其标准化的封装使得安装便捷。厂商提供了详细的用户手册和技术支持,确保用户能够顺利进行产品选型和应用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换效率低 | 检查输入电压是否处于推荐范围内;检查负载是否合适;检查散热情况是否良好。|
    | 输出电压不稳定 | 确保输出负载在规定范围内;检查输入电压和电流是否稳定;检查输出端是否有电容。 |
    | 纹波过大 | 增加输出电容值;检查输入滤波器是否正常工作。 |

    总结和推荐


    综上所述,JCD系列DC/DC转换器凭借其广泛的输入电压范围、高效率、高隔离电压及优良的稳定性和可靠性,在多种应用场景中表现出色。对于需要高效稳定电源解决方案的设计者而言,JCD系列无疑是一个值得推荐的选择。

JCD0412D24参数

参数
类型 -
转换效率 80%
输出方式 -
输入电压最小值 9V~18V(DC)
输出总功率 -
散热方式 -
输出电压组数 2
输入电压最大值 18V
开关频率 -
特性 OCP,OVP,SCP
输出电流最大值 83mA
最大容性负载 -
输出电压 24V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0412D24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0412D24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0412D24 JCD0412D24数据手册

JCD0412D24封装设计

查看详情并下载
Symbol
Footprint
3D Model
