ECM40US48

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 40W开关电源, 48V 直流输出电压 900mA输出电流, 1输出点
供应商型号: 1227072
供应商: 欧时
标准整包数: 1

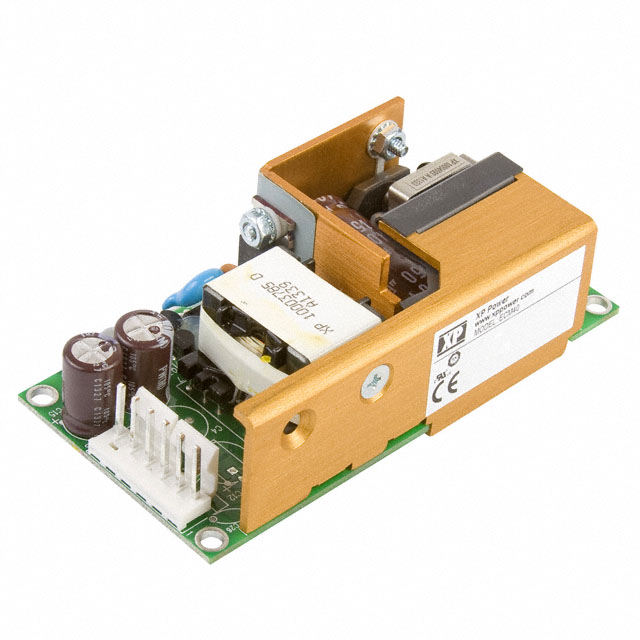

XP POWER AC-DC模块 ECM40US48

ECM40US48概述


    产品简介


    本电子元器件产品是一款紧凑型AC-DC转换器,适用于IT和医疗行业。产品类型包括ECM系列、DCM系列和POE系列,主要用于提供稳定可靠的直流电源。ECM系列主要适用于需要多个输出电压的应用,而DCM系列则提供了直流输入版本,POE系列提供了以太网供电(PoE)隔离版本。这些转换器通过其高效率和广泛的认证支持,使其在多种工业应用中表现出色。

    技术参数


    - 输入电压范围:90-264 VAC (120-370 VDC)
    - 输入频率范围:47-63 Hz;440 Hz
    - 输入电流:
    - 40 W:0.4 A最大值 (230 VAC)
    - 60 W:0.6 A最大值 (230 VAC)
    - 100 W:0.9 A最大值 (230 VAC)
    - 初始设置精度:±1.0% V1,±5% V2, V3 & V4
    - 最小负载:根据型号具体说明
    - 启动延迟时间:最大1.5秒
    - 瞬态响应:最大偏差4%,恢复到1%在500微秒内
    - 过电压保护:115-135% Vnom,自动恢复
    - 效率:80%-85%(视具体型号而定)
    - 绝缘等级:4000 VAC输入至输出,2 x MOPP;1500 VAC输入至接地,1 x MOPP
    - 开关频率:70 kHz典型值
    - 功率密度:40 W:4.2 W/in³;60 W:6.3 W/in³;100 W:7.4 W/in³
    - 工作温度范围:0°C至+70°C
    - 存储温度范围:-40°C至+85°C
    - 振动:2 g rms,5 Hz至500 Hz,3轴
    - EMC及安全性:符合多项标准,如EN60601-1, EN61000-3-2, EN61000-3-3等

    产品特点和优势


    1. 紧凑设计:小巧尺寸便于集成,适合空间有限的应用环境。
    2. 多重认证:满足医疗和信息技术行业严格的国际安全和EMC标准。
    3. 多输出选项:提供多种电压和电流组合,灵活性高。
    4. 高效率:最高可达85%,提高系统能效。
    5. 高可靠性:MTBF高达600千小时,确保长期稳定运行。
    6. 宽工作温度范围:适应从0°C至+70°C的工作环境。

    应用案例和使用建议


    这些转换器广泛应用于通信设备、医疗设备、服务器、网络设备等领域。例如,在医疗设备中,它们为各种内部电路提供稳定的直流电源,确保设备正常运行。对于通信基站,这些转换器可以处理大负载并提供稳定的电源输出,确保通信质量。
    使用建议:
    - 在选择型号时,注意输入电压和电流要求。
    - 确保散热系统有效运作,特别是在高负载情况下。
    - 根据应用需求,考虑是否需要额外的覆盖件以增加防护。
    - 建议结合使用合适的电缆和连接器套件,确保可靠连接和高效运行。

    兼容性和支持


    该系列产品与其他主流连接器和电缆相兼容,方便集成和替换。厂商提供了丰富的技术支持,包括详细的安装指南和故障排查文档,确保用户能够正确安装和维护设备。用户还可以访问官方网站获取CAD文件和其他详细资料。

    常见问题与解决方案


    1. 输入电流过大:
    - 检查电源线和插头是否接触良好,确保没有短路现象。
    - 如仍存在问题,联系销售或技术支持寻求帮助。
    2. 输出电压不稳定:
    - 检查负载是否超出了规定范围,尝试调整负载。
    - 确认输出电压调整设定正确,如有需要请联系技术支持进行校准。
    3. 工作温度过高:
    - 确保设备周围有足够的空气流动,通风良好。
    - 使用散热装置,如风扇,辅助散热。

    总结和推荐


    这款AC-DC转换器系列凭借其紧凑的设计、高效率和广泛的认证支持,为各类电子设备提供了可靠的电源解决方案。尤其是在医疗和信息技术领域,该产品能够有效应对多种复杂的应用需求。总体而言,我强烈推荐这款产品,特别是对于需要高性能、多功能电源供应的应用场合。

ECM40US48参数

参数
输入电压最大值 -
输出电压 48V
转换效率 -
输出方式 -
最大容性负载 -
特性 Adjustable Output,Universal Input
类型 -
散热方式 -
输出总功率 -
开关频率 -
输出电流最大值 900mA
输出电压组数 1
输入电压最小值 90V~264V(AC)
长*宽*高 101.6mm(长度)*50.8mm(宽度)
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

ECM40US48厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECM40US48数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECM40US48 ECM40US48数据手册

ECM40US48封装设计

查看详情并下载
Symbol
Footprint
3D Model
