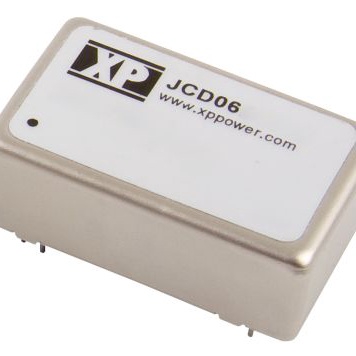

JCD0624D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 18 → 36 V 直流输入, ±12V 直流输出, 6W
供应商型号: 1672801
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JCD0624D12

JCD0624D12概述


    产品简介


    产品名称:JCD系列DC-DC转换器
    产品类型:电源模块,主要用于电压转换。
    主要功能:将输入电压转换为所需的输出电压,适用于各种工业和商业应用。
    应用领域:广泛应用于通信设备、工业自动化系统、医疗设备及测试测量仪器等领域。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 5 V (4.5-9 VDC), 12 V (9-18 VDC), 24 V (18-36 VDC), 48 V (36-72 VDC) |
    | 输出电压 | 见表格 |
    | 集成电感反射电流 | 35 mA rms通过12 μH电感 |
    | 启动延迟 | 20 ms典型(5 V输入),500 ms典型(12/24/48 V输入) |
    | 纹波噪声 | 60 mV pk-pk,20 MHz带宽 |
    | 效率 | 见表格 |
    | 绝缘电压 | 1600 VDC输入到输出,可选3500 VDC绝缘加后缀-H至型号 |
    | 开路保护 | 连续短路保护 |
    | 工作温度范围 | -40°C 至 +100°C |
    | 储存温度范围 | -55°C 至 +125°C |
    | 最大湿度 | 高达95%,非冷凝 |

    产品特点和优势


    1. 高可靠性:提供连续短路保护,确保设备稳定运行。
    2. 宽泛的工作范围:适用于多种输入电压,适应不同应用场合。
    3. 高效率:高功率密度设计,使得在小型封装中实现高效能。
    4. 坚固耐用:通过严格的电气和机械测试,可在极端环境中可靠工作。
    5. 易于集成:标准尺寸和接口简化了与现有系统的集成。

    应用案例和使用建议


    案例:通信设备中的电源管理模块。该模块需处理多个不同等级的电压转换需求,通过使用JCD系列DC-DC转换器,可以在紧凑的空间内高效地进行电压转换。
    使用建议:
    - 在选择合适的输出电压时,考虑到具体的应用负载需求,以提高效率并减少热损耗。
    - 确保所有连接端子正确安装,并遵循制造商的安装指南,以避免因不正确的连接导致的故障。
    - 考虑在电路设计中加入输入滤波器,以减少电磁干扰(EMI)。

    兼容性和支持


    兼容性:
    - 与其他标准电气设备兼容,可轻松集成到现有的电子系统中。
    - 可与多种传感器和其他外围设备配合使用,灵活度高。
    支持和维护:
    - 提供3年质保,确保客户使用过程中的长期可靠性。
    - 厂家提供详尽的技术文档和支持服务,帮助客户快速解决问题。

    常见问题与解决方案


    Q1:如何判断JCD系列DC-DC转换器是否正常工作?
    A1: 使用万用表测量输出电压是否在额定范围内。如果电压不稳定,可能需要检查输入电压或连接线路。
    Q2:遇到过载保护怎么办?
    A2: 首先检查负载情况,确认是否有短路或过载。如果没有,尝试重新启动设备,如仍无法解决,请联系技术支持。

    总结和推荐


    综合评估:
    - 高效且稳定的性能,满足多样化的应用需求。
    - 宽泛的工作电压范围,适应性强。
    - 易于安装和集成,提供了较长的保修期。
    推荐使用:
    - 强烈推荐用于需要高可靠性和灵活性的工业和商业应用中。

JCD0624D12参数

参数
特性 OCP,OVP,SCP
输出总功率 -
开关频率 -
输出方式 -
类型 -
最大容性负载 -
输出电压组数 2
转换效率 83%
输入电压最大值 36V
输出电流最大值 250mA
散热方式 -
输入电压最小值 24V(DC)
输出电压 12V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0624D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0624D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0624D12 JCD0624D12数据手册

JCD0624D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
