首页  >  产品百科  >  JTK3024D12

JTK3024D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTK30系列, 9 → 36 V 直流输入, ±12V 直流输出, 30W
供应商型号: 209-JTK3024D12
供应商: Mouser
标准整包数: 1

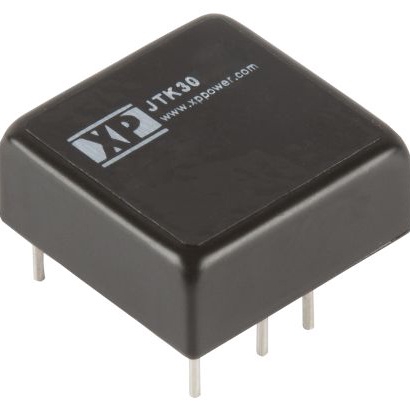

XP POWER AC-DC模块 JTK3024D12

JTK3024D12概述

    # JTK30 Series DC-DC Converter:全面解析

    产品简介


    基本信息
    JTK30系列DC-DC转换器属于电源管理类产品,设计用于广泛的应用领域。它提供了单输出和双输出版本,适用于多种电压和电流需求的场合。该转换器小巧紧凑,具有高度的灵活性和可靠性,可以应用于通信设备、工业控制、医疗设备及各种嵌入式系统等领域。
    主要功能
    JTK30系列DC-DC转换器的主要功能是将直流输入电压转换为所需的稳定直流输出电压。其核心优势在于其高效率、宽输入电压范围、高隔离电压以及广泛的温度适应能力。这些特点使其能够在各种严苛的工作环境中提供可靠且稳定的电源供应。

    技术参数


    以下是JTK30系列DC-DC转换器的技术规格:
    | 特性 | 单输出版本 | 双输出版本 |
    | :: | :: | :: |
    | 输出电压 | 3.3V至30V | ±12V至±18V |
    | 最大输出电流 | 7.0A | ±1.25A(正极)|
    | 输入电压范围 | 9V至36V(24V名义)| 18V至75V(48V名义)|
    | 最大输入电流 | 1095mA | 695mA |
    | 效率 | 88%至92% | 90%至91% |
    | 隔离电压 | 1600VDC | 1600VDC |
    | 稳压精度 | ±10% | ±10% |
    | 过载保护 | 170% | 170% |
    | 短路保护 | 重启恢复 | 重启恢复 |
    | 工作温度范围 | -40°C至+100°C | -40°C至+100°C |
    | 封装尺寸 | 1.0 x 1.0 x 0.43英寸 | 1.0 x 1.0 x 0.43英寸 |

    产品特点和优势


    JTK30系列DC-DC转换器具有多个显著的优势:
    - 高效率:该转换器的效率高达92%,可以最大限度地减少能量损耗。
    - 宽输入电压范围:支持从9V到75V的宽泛输入电压范围,适合多种不同的供电环境。
    - 高隔离电压:隔离电压达到1600VDC,可有效防止电气干扰。
    - 良好的温度适应性:可在-40°C至+100°C的极端温度范围内正常工作。
    - 远程控制:具备远程开关功能,便于系统的远程管理和控制。
    - 高可靠性:平均无故障时间(MTBF)达到370千小时,保证了长时间的稳定运行。
    - 紧凑型设计:尺寸仅为1.0 x 1.0 x 0.43英寸,适合空间有限的应用场合。

    应用案例和使用建议


    应用案例
    JTK30系列DC-DC转换器广泛应用于以下领域:
    - 通信设备:用于电信基站的电源转换。
    - 工业控制:用于自动化生产线上的各种控制器和传感器。
    - 医疗设备:确保医疗仪器的电源稳定性。
    - 消费电子:适用于各类便携式设备。
    使用建议
    - 负载匹配:确保输出负载与最大输出电流相匹配,避免过载。
    - 散热管理:如果环境温度较高,考虑使用附加的散热片来增强热管理。
    - 输出滤波:使用适当的电容和电感来过滤输出端的纹波和噪声。

    兼容性和支持


    JTK30系列DC-DC转换器与多种电子设备兼容,尤其适合需要多电压输出的复杂系统。制造商提供三年保修服务,包括技术支持和配件更换。此外,详细的应用指南和设计文档可以帮助用户更好地理解和利用这款产品。

    常见问题与解决方案


    常见问题及解决方案
    - Q: 如何调节输出电压?
    - A: 使用内置的Trim功能通过外部电阻进行调节。具体调整值可参考数据表中的建议电阻值。
    - Q: 在什么情况下输出会关闭?
    - A: 当远程控制信号(pin 3)被拉低时,输出将关闭。当输入电压超出安全范围时,过压保护也会触发关闭机制。
    - Q: 如何选择合适的输入电容?
    - A: 参考手册中的建议输入电容值,通常为12µH和47µF。具体型号可根据应用场景和需求进一步调整。

    总结和推荐


    JTK30系列DC-DC转换器凭借其高效、可靠的性能以及广泛的适用性,在众多电源管理应用中表现出色。特别是其高隔离电压、宽输入电压范围以及良好的温度适应性,使其在严苛环境下依然能够稳定运行。我们强烈推荐JTK30系列DC-DC转换器给那些寻求高性能电源解决方案的用户。

JTK3024D12参数

参数
输出电压 12V
转换效率 89%
开关频率 -
类型 -
散热方式 -
输出电流最大值 1.25A,1.25A
输入电压最大值 36V
最大容性负载 -
输入电压最小值 9V~36V(DC)
输出电压组数 2
输出总功率 -
输出方式 -
特性 Remote On/Off,OVP,SCP
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTK3024D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTK3024D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTK3024D12 JTK3024D12数据手册

JTK3024D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 56.87 ¥ 480.5515
5+ $ 54.162 ¥ 457.6689
10+ $ 52.488 ¥ 443.5236
30+ $ 48.8565 ¥ 412.8374
100+ $ 45.6015 ¥ 385.3327
库存: 12
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 480.55
直接购买
加入购物车
