JCK1512S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCK系列, 9 → 18 V 直流输入, 5V 直流输出, 15W
供应商型号: ET-1738220
供应商: 海外现货
标准整包数: 1

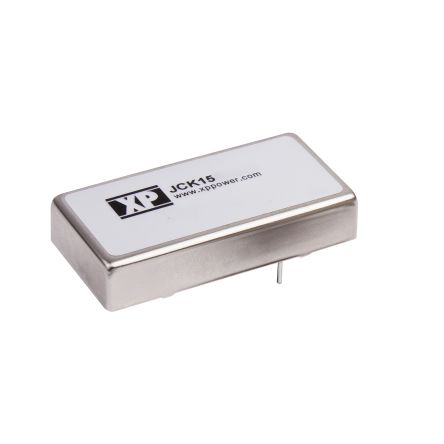

XP POWER AC-DC模块 JCK1512S05

JCK1512S05概述


    产品简介


    JCK系列是直流-直流转换器,适用于各种工业应用。它提供多种输入电压范围(12V、24V和48V),并具有高效率、宽工作温度范围和强隔离电压等特点。这些转换器广泛应用于通信设备、工业自动化系统、医疗设备等领域,为用户提供稳定可靠的电源解决方案。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 12V (9-18VDC), 24V (18-36VDC), 48V (36-75VDC) |
    | 输出电压范围 | 见表 |
    | 最大输出电流 | 见表 |
    | 效率 | 最高达89% |
    | 工作温度范围 | -40°C至+100°C |
    | 隔离电压 | 1600VDC输入到输出,可选3500V |
    | 纹波与噪声 | 75mV峰值-峰值 |
    | 启动延迟 | <20ms |
    | 过载保护 | >140%满负载 |
    | 短路保护 | 自动恢复 |
    | 最大电容负载 | 见表 |
    | EMC认证 | 符合EN标准 |

    产品特点和优势


    1. 宽输入电压范围:支持12V、24V和48V三种输入电压,适用于不同应用场景。
    2. 高效率:最高可达89%,有效降低功耗和发热量。
    3. 宽工作温度范围:可在-40°C至+100°C范围内正常工作。
    4. 强隔离电压:提供1600VDC输入到输出的隔离电压,可选3500V,确保安全可靠。
    5. 短路保护:具备自动恢复的短路保护功能,增强系统的稳定性。

    应用案例和使用建议


    应用案例
    JCK系列直流-直流转换器常用于通信基站、工业自动化控制系统、医疗设备等场合。例如,在通信基站中,JCK系列可以为各种通信设备提供稳定的电源支持,确保通信的连续性和可靠性。
    使用建议
    1. 散热管理:在高温环境下使用时,建议加装散热片以提高散热效果。
    2. 输入滤波:为了减少输入纹波,可以在输入端添加适当的滤波电容。
    3. 负载匹配:根据具体需求选择合适的输出电压和电流,以实现最佳的工作状态。

    兼容性和支持


    JCK系列直流-直流转换器具有良好的兼容性,可以与其他标准接口的电子设备配合使用。制造商提供3年的保修期,并在技术支持方面给予用户全面的支持。

    常见问题与解决方案


    1. 启动延迟过长:
    - 解决方法:检查输入电压是否稳定,确保符合规定的输入电压范围。

    2. 输出电压不稳定:
    - 解决方法:检查负载情况,确保负载不超过最大额定值。同时检查输出电容是否正常。
    3. 过热问题:
    - 解决方法:增加散热措施,如安装散热片或风扇,确保设备在允许的温度范围内工作。

    总结和推荐


    JCK系列直流-直流转换器凭借其宽输入电压范围、高效率、宽工作温度范围和强隔离电压等特点,在工业应用中表现出色。它不仅能够满足各种复杂的应用需求,还能在极端环境下保持稳定运行。因此,我们强烈推荐使用JCK系列直流-直流转换器,特别是在需要高可靠性和高性能电源解决方案的应用场景中。

JCK1512S05参数

参数
输出总功率 15W
输出电流最大值 3A
输出方式 -
特性 OCP,SCP,UVLO
输入电压最大值 18V
输出电压 5V
转换效率 84%
开关频率 -
最大容性负载 -
输入电压最小值 9V
类型 -
散热方式 -
输出电压组数 1
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCK1512S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCK1512S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCK1512S05 JCK1512S05数据手册

JCK1512S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 32.48 ¥ 274.456
5+ $ 32.0148 ¥ 270.5248
库存: 78
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 274.45
