JWL4024D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWL40系列, 9 → 36 V 直流输入, ±15V 直流输出, 40W
供应商型号: 1619272
供应商: 海外现货
标准整包数: 10

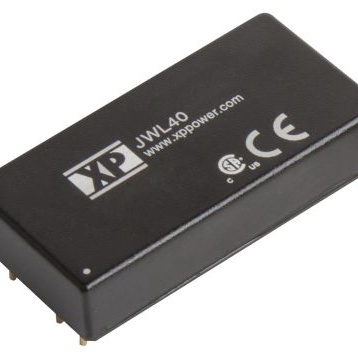

XP POWER AC-DC模块 JWL4024D15

JWL4024D15概述

    JWL40系列DC-DC转换器产品综述

    1. 产品简介


    JWL40系列是一款宽输入范围(4:1)的直流-直流(DC-DC)转换器。它具有单输出和双输出两种型号,适用于多种应用场合。此系列产品具有高功率密度、高效率和广泛的输入电压范围等特点。其主要应用领域包括信息技术设备、工业自动化系统和各类电源管理电路。

    2. 技术参数


    以下是JWL40系列DC-DC转换器的主要技术参数:
    - 输入电压范围: 单输出型号9-36V DC;双输出型号9-36V DC和18-75V DC
    - 输出电压: 可选3.3V、5V、12V、15V、24V、±12V和±15V
    - 最大输出电流: 单输出型号8.00A,双输出型号±1.67A或±1.33A
    - 过压保护: 输出电压的±10%
    - 最大电容负载: 按每个输出计算
    - 效率: 最高达91%
    - 尺寸: 50.8 x 25.4 x 10.2 mm(除24V型号外)
    - 重量: 约30.0克
    - 隔离电压: 输入到输出1500 VDC
    - 工作温度范围: -40°C至+105°C
    - 开关频率: 285 kHz
    - 平均无故障时间: 320 M小时

    3. 产品特点和优势


    JWL40系列DC-DC转换器的主要特点和优势包括:
    - 宽输入电压范围: 能够适应不同类型的电源输入,提高系统的灵活性。
    - 高效率和功率密度: 在高负荷条件下也能保持高效率,同时提供较高的功率密度,适合紧凑空间应用。
    - 1500 VDC隔离电压: 提供出色的电气安全性能。
    - 可选配散热片: 有助于改善热管理,延长使用寿命。
    - 六面金属外壳: 提高机械强度,提供更好的电磁屏蔽效果。
    - 远程开启/关闭功能: 方便系统控制和管理。

    4. 应用案例和使用建议


    JWL40系列转换器广泛应用于各类信息设备和工业控制系统。例如,在信息技术设备中,它们可以作为主电源或辅助电源模块。为了确保最佳性能,建议按照制造商的应用说明正确配置外部电容和其他元件。对于高温环境,建议使用可选散热片以提高散热效果,从而保证长时间稳定运行。

    5. 兼容性和支持


    JWL40系列DC-DC转换器与多种电子设备和系统兼容。制造商提供详细的技术支持文档和培训资料,确保用户能够顺利安装和使用产品。此外,他们还提供了三年质保服务,增强了用户的信心。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:启动时输出电压不稳
    解决方案:检查输入电压是否符合规格要求,并确保所有连接正确无误。
    - 问题:过温保护频繁触发
    解决方案:如果使用环境中温度较高,建议安装散热片或采取其他散热措施。
    - 问题:输出纹波较大
    解决方案:检查输出电容值是否符合规格要求,并适当增加电容容量。

    7. 总结和推荐


    JWL40系列DC-DC转换器以其高效能、高可靠性和广泛的适用性成为众多应用的理想选择。其独特的功能和优势使其在市场上具有较强的竞争力。总的来说,强烈推荐在需要高性能DC-DC转换器的应用中使用该产品。

JWL4024D15参数

参数
开关频率 285KHz(Typ)
特性 Remote On/Off,SCP
最大容性负载 -
转换效率 88%
输出电流最大值 1.33A,1.33A
输出总功率 40W
散热方式 -
输入电压最大值 36V
输出电压组数 1
输出电压 15V
输入电压最小值 9V
输出方式 Fixed
类型 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWL4024D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWL4024D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWL4024D15 JWL4024D15数据手册

JWL4024D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
