ECL15UT03-E

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 15W开关电源, 5 V dc, ±15 V dc输出电压 2 A, 150mA输出电流, 3输出点
供应商型号: 1227770
供应商: 海外现货
标准整包数: 1

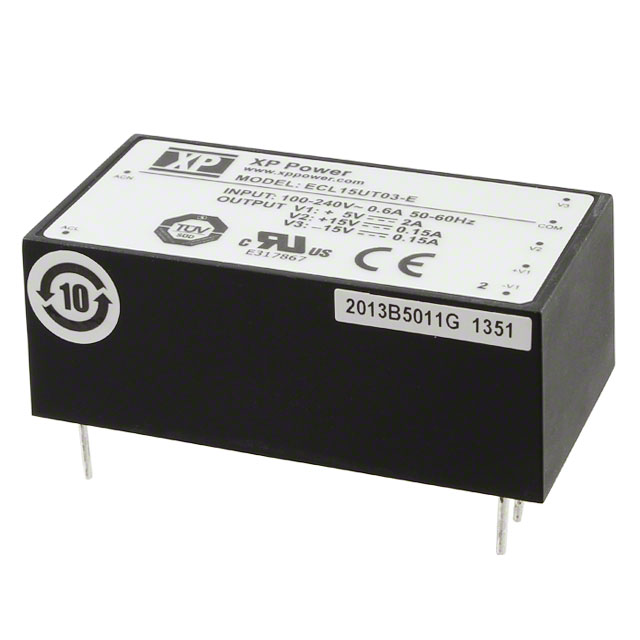

XP POWER AC-DC模块 ECL15UT03-E

ECL15UT03-E概述

    ECL 系列电源模块技术手册

    产品简介


    ECL 系列是专为高效能需求设计的电源转换模块,适用于广泛的工业应用。这些模块提供多种输出电压选择,包括单路、双路和三路输出,满足不同设备的需求。ECL系列具备紧凑的设计,可选择开放式印刷电路板安装或外壳封装版本,以适应不同的应用场景。

    技术参数


    | 参数名称 | 值 |

    | 输入电压范围 | 85-264 VAC (120-370 VDC) |
    | 输入频率范围 | 47-63 Hz |
    | 输入电流(峰值) | ECL05: 0.1 A rms, ECL10: 0.2 A rms, ECL15: 0.3 A rms, ECL25: 0.4 A rms, ECL30: 0.8 A rms at 230 VAC |
    | 工作温度范围 | -20°C 至 +70°C,超出50°C后线性降额 |
    | 输出电压范围 | 见各型号对应表格 |
    | 效率 | 见各型号对应表格 |
    | 隔离电压 | 3000 VAC 输入到输出隔离 |
    | 工作湿度范围 | 95% RH,非凝结状态 |
    | EMC 和安全认证 | IEC60950-1, EN60950-1, UL60950-1, CSA22.2 No. 234 per cULA |

    产品特点和优势


    ECL系列具有如下显著特点和优势:
    1. 超紧凑尺寸:便于安装和节省空间。
    2. 多输出选择:单路、双路和三路输出版本,灵活配置。
    3. 高效率:最高可达84%的效率,适合各种负载。
    4. 可靠性高:3年保修期,可靠性得到保障。
    5. 环境适应性强:可在广泛的温度和湿度范围内稳定运行。

    应用案例和使用建议


    ECL系列广泛应用于工业自动化、通信系统、医疗设备和测试测量设备等领域。例如,在一个自动化设备中,ECL系列可以提供稳定的多路电源输出,确保整个系统的可靠运行。
    使用建议:
    - 在设计电路时,确保每个输出通道都有适当的负载,避免过度加载某些输出。
    - 由于该系列具有较高的效率和较小的体积,因此非常适合空间受限且要求高效率的应用场景。
    - 鉴于其严格的输入保护设计,建议在高压环境中使用时,仔细检查输入电压和电流,避免损坏设备。

    兼容性和支持


    ECL系列具有良好的兼容性,能够与其他标准电子元器件无缝连接。制造商提供详细的技术支持文档和在线支持服务,确保用户能够轻松进行安装和调试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动时无输出电压 | 检查输入电压是否正常,确认连接正确。 |
    | 输出电压不稳定 | 检查负载情况是否符合规定,确认外部干扰因素。 |
    | 设备过热 | 确保设备周围有足够的散热空间,不要堵塞通风孔。 |

    总结和推荐


    综合评估:ECL系列以其紧凑的设计、高效的转换能力和良好的环境适应性脱颖而出。在各种应用场景中表现优异,可靠性高,支持长期连续运行。该系列产品特别适合需要多路电源输出且空间受限的应用场景。
    推荐意见:强烈推荐使用ECL系列电源模块,尤其适用于工业自动化、医疗设备和测试测量等对电源性能要求较高的领域。

ECL15UT03-E参数

参数
输出方式 -
散热方式 -
特性 Universal Input
输出电流最大值 2A,150mA,150mA
输入电压最小值 85V~264V(AC)
最大容性负载 -
开关频率 -
输入电压最大值 -
转换效率 81%
类型 -
输出电压组数 3
输出总功率 -
输出电压 5V
长*宽*高 65mm(长度)*33.3mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ECL15UT03-E厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECL15UT03-E数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECL15UT03-E ECL15UT03-E数据手册

ECL15UT03-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
