JTD2024S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTD20系列, 9 → 36 V 直流输入, 5V 直流输出, 20W
供应商型号: 2729604
供应商: element14
标准整包数: 1

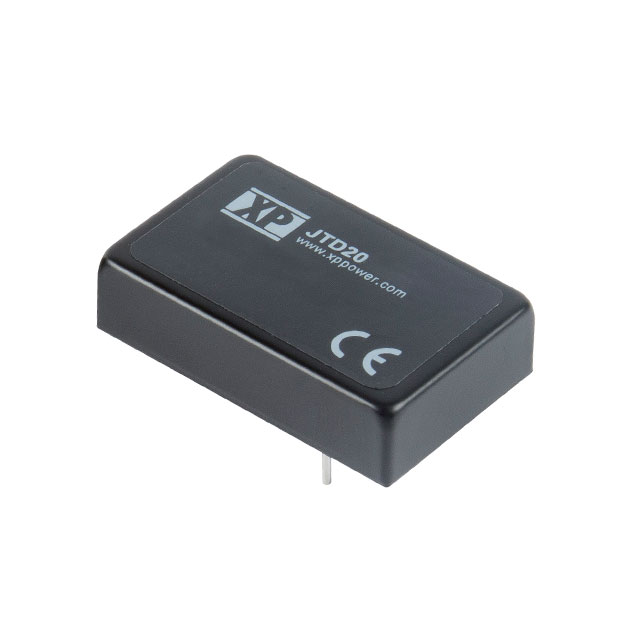

XP POWER AC-DC模块 JTD2024S05

JTD2024S05概述

    JTD20 Series DC-DC Converter

    1. 产品简介


    JTD20 系列 DC-DC 转换器是一款高性能的电源模块,适用于多种电子设备和系统。该系列产品提供单输出和双输出型号,具有宽输入电压范围(4:1 输入范围),能够在 -40°C 至 +100°C 的工作温度范围内正常运行。JTD20 系列适用于广泛的工业和通信设备,如电信基站、医疗设备、自动化控制系统和服务器等。

    2. 技术参数


    JTD20 系列转换器的主要技术参数如下:
    - 尺寸:1.6" x 1.0" x 0.41" (40.6 mm x 25.4 mm x 10.4 mm)
    - 功率:20 瓦
    - 输入电压范围:
    - 单输出:9-36 VDC(24 V 额定)
    - 双输出:18-75 VDC(48 V 额定)
    - 输出电压及电流:
    - 单输出:
    - 3.3 V: 5500 mA
    - 5 V: 4000 mA
    - 12 V: 1670 mA
    - 15 V: 1330 mA
    - 双输出:
    - ±5 V: ±2000 mA
    - ±12 V: ±835 mA
    - ±15 V: ±665 mA
    - 效率:高达 91%
    - 隔离电压:3000 VDC(输入到输出)
    - 工作温度范围:-40°C 至 +100°C
    - 瞬态浪涌:50 VDC(24 V 模型),100 VDC(48 V 模型)
    - 电磁兼容性(EMC):符合 EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8 和 EN55032 标准
    - 安全认证:通过 UL/cUL60950-1, 62368-1;IEC/EN60950-1, 62368-1 认证

    3. 产品特点和优势


    JTD20 系列转换器具备多项独特功能,使其在市场上脱颖而出:
    - 高可靠性:金属外壳设计,具备短路保护、调节和远程控制等功能。
    - 广泛适用性:适用于多种电子设备,支持单输出和双输出。
    - 高效能:高效率可达 91%,适合能源敏感的应用。
    - 宽温操作范围:可在极端环境下可靠工作,从 -40°C 到 +100°C。
    - 高隔离度:3000 VDC 的输入到输出隔离电压,确保系统的安全运行。

    4. 应用案例和使用建议


    JTD20 系列转换器已广泛应用于多种应用场景,例如:
    - 电信基站:高效率和高隔离度使其成为电信基础设施的理想选择。
    - 医疗设备:高可靠性确保医疗设备的稳定运行。
    - 自动化控制系统:可满足复杂系统中的电源需求。
    使用建议:
    - 热管理:确保良好的自然对流散热,以防止高温影响。
    - 外部滤波器:对于高频信号干扰,建议添加外部滤波器以提高 EMC 性能。

    5. 兼容性和支持


    JTD20 系列转换器具有良好的兼容性,能够与其他标准电子元件和设备无缝集成。厂商提供了详细的技术支持和三年质保服务,确保用户可以顺利使用和维护。

    6. 常见问题与解决方案


    - 问题:启动时间过长
    - 解决方案:检查输入电压和负载条件是否符合规定。
    - 问题:效率低下
    - 解决方案:确认是否存在过多的电容负载,适当调整电容值。
    - 问题:短路保护未触发
    - 解决方案:检查线路连接和外部电路是否正常。

    7. 总结和推荐


    总体而言,JTD20 系列 DC-DC 转换器凭借其高效率、宽温操作范围和高可靠性,在多个行业应用中表现出色。其丰富的功能和良好的支持使得它成为值得推荐的产品。
    - 优点:
    - 高效率和宽输入电压范围
    - 宽工作温度范围
    - 金属外壳提供良好的机械防护和散热性能
    - 推荐:强烈推荐给需要高可靠性和高效能电源解决方案的用户。

JTD2024S05参数

参数
输出电压 5V
最大容性负载 -
类型 -
输入电压最小值 9V
特性 Remote On/Off,OCP,OVP,SCP
转换效率 89%
输出电流最大值 4A
开关频率 270KHz(Typ)
散热方式 -
输出方式 Fixed
输出总功率 20W
输出电压组数 1
输入电压最大值 36V
长*宽*高 40.64mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTD2024S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTD2024S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTD2024S05 JTD2024S05数据手册

JTD2024S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 230.5404
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 230.54
