JCB0348D24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP,UVLO 400KHz 3W 63mA,63mA 24V 2 72V 36V Fixed 通孔安装
供应商型号: 1859135
供应商: 海外现货
标准整包数: 1

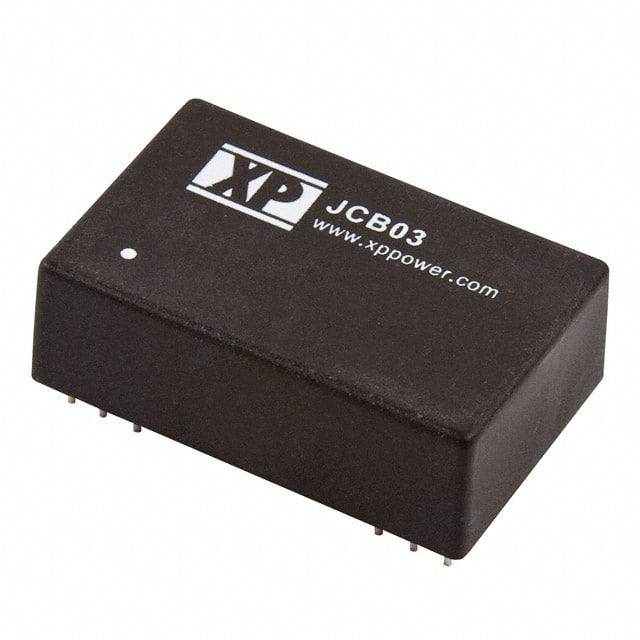

XP POWER AC-DC模块 JCB0348D24

JCB0348D24概述

    JCB Series DC/DC Converter 技术手册

    产品简介


    JCB系列是专为广泛应用而设计的高效DC/DC转换器。这款产品主要提供单输出和双输出版本,适用于各种工业、通信及医疗设备。通过其宽泛的输入电压范围(5V至72V),JCB系列转换器能够适应不同的电源环境。它的典型应用包括工业控制系统、通信设备、医疗仪器以及测试与测量设备等。

    技术参数


    - 输入电压范围:5V (4.5-9V), 12V (9-18V), 24V (18-36V), 48V (36-72V)
    - 输入电流:具体数值见下表
    - 输入滤波器:π型网络
    - 输入反射纹波:最大35mA pk-pk
    - 输入浪涌保护:分别对应不同电压模型的瞬时保护值(如15VDC, 24VDC等)
    - 过压保护:无
    - 过流保护:无
    - 效率:具体数值见下表
    - 隔离电压:输入到输出1500VDC,可选高隔离版本3000VDC
    - 开关频率:100-400kHz可变
    - 工作温度范围:-40°C 至 +100°C,存储温度:-40°C 至 +125°C
    - 冷却方式:自然对流

    产品特点和优势


    JCB系列DC/DC转换器具有多种独特的功能和优势。首先是其宽泛的输入电压范围,使它能适应不同的电源环境。其次是高达3000VDC的隔离电压,使其特别适合需要高电压隔离的应用场合。此外,产品的高效率(最高可达82%)以及紧凑的设计也使其在市场上具有很强的竞争力。

    应用案例和使用建议


    该转换器适用于多种工业设备,如工业控制系统、通信设备、医疗仪器等。在实际应用中,根据输入电压选择合适的型号至关重要。例如,对于5V输入的应用,可以选用JCB0305S05;而对于24V输入,则可选用JCB0324S24。在使用过程中,应注意确保输入电压和负载条件满足规格要求,以保持转换器的最佳性能。

    兼容性和支持


    JCB系列转换器与其他常见的电子元器件有良好的兼容性。厂商提供三年保修期,并针对安装和操作提供了详细的技术支持。对于需要更高隔离电压的应用,可通过特定后缀添加实现。此外,金属外壳版本也可通过后缀选择来定制,以增强机械强度和散热性能。

    常见问题与解决方案


    1. 问题:转换器启动时出现过流现象?
    - 解决方案:检查输入电压和负载是否符合规格要求,确认负载电路无短路。

    2. 问题:输出电压不稳定?
    - 解决方案:检查输入电压波动范围,确保负载在额定范围内,同时检查外围电路元件是否正常。

    总结和推荐


    JCB系列DC/DC转换器凭借其宽泛的输入电压范围、高效率、高隔离度以及良好的兼容性,在工业、通信和医疗等领域中具有广泛的应用前景。建议根据具体应用需求选择合适的型号,并遵循手册中的指导进行使用,以获得最佳性能和使用寿命。

JCB0348D24参数

参数
输出电流最大值 63mA,63mA
输出方式 Fixed
输入电压最小值 36V
输入电压最大值 72V
输出电压 24V
类型 -
最大容性负载 -
特性 OCP,OVP,SCP,UVLO
开关频率 400KHz
输出电压组数 2
输出总功率 3W
转换效率 -
散热方式 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCB0348D24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCB0348D24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCB0348D24 JCB0348D24数据手册

JCB0348D24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 121.7493
5+ ¥ 109.0874
10+ ¥ 107.1394
30+ ¥ 107.1394
50+ ¥ 107.1394
100+ ¥ 105.1914
500+ ¥ 105.1914
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
