JTK2024D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTK系列, 9 → 36 V 直流输入, ±15V 直流输出, 20W
供应商型号: JTK2024D15-ND
供应商: Digi-Key
标准整包数: 1

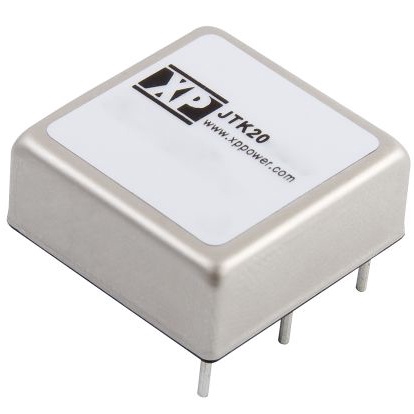

XP POWER AC-DC模块 JTK2024D15

JTK2024D15概述

    JTK系列DC-DC转换器:高效能、高密度的电源解决方案

    产品简介


    JTK系列DC-DC转换器是高性能的电源解决方案,适用于广泛的工业应用。它们提供单输出和双输出版本,能够满足不同应用的需求。这些转换器具有高功率密度、宽输入范围、高效率以及良好的隔离性能,是工业自动化、通信系统、医疗设备和其他高性能设备的理想选择。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 24 V(9-36 VDC)
    48 V(18-75 VDC) |
    | 输入电流 | 见表格 |
    | 输入滤波器 | π网络 |
    | 输入反射纹波电流 | JTK15:20 mA pk-pk
    JTK20:30 mA pk-pk |
    | 输入浪涌电压 | 24 V型号:50 VDC,100ms
    48 V型号:100 VDC,100ms |
    | 输出电压 | 见表格 |
    | 输出调节 | 单输出型号:±10%最大值
    双输出型号:±5%最大值 |
    | 最小负载要求 | 无最小负载要求 |
    | 启动延迟 | 20毫秒典型值 |
    | 线路调整率 | JTK15:±0.2%最大值(单输出),±0.5%最大值(双输出)
    JTK20:±0.5%最大值 |
    | 负载调整率 | JTK15:±0.5%最大值(单输出),±1.0%最大值(双输出)
    JTK20:±0.5%最大值 |
    | 交叉调整率 | 双输出型号:±5%最大值(见注释2) |
    | 暂态响应 | 最大偏差:<3%,恢复至初始值1%内,时间为250μs |
    | 纹波噪声 | 100 mV峰峰值,20 MHz带宽 |
    | 过载保护 | JTK15:额定负载的170%典型值
    JTK20:额定负载的150%典型值 |
    | 过压保护 | 见表格 |
    | 短路保护 | 跳闸并重新启动,自动恢复 |
    | 最大容性负载 | 见表格 |
    | 温度系数 | ±0.02%/℃最大值 |
    | 遥控开/关 | 开启:>3.0 VDC 或开路
    关闭:<1.2 VDC 或短接2、3引脚 |

    产品特点和优势


    - 高功率密度:JTK15功率密度为38.4 W/in³,JTK20为51.3 W/in³,能够有效节省空间。
    - 宽输入范围:支持4:1输入范围,适应多种电源条件。
    - 高效率:最高可达89%,减少能量损失。
    - 高隔离性能:1600 VDC输入到输出、输入到外壳、输出到外壳的隔离。
    - 长期质保:提供3年保修,确保长期可靠性。

    应用案例和使用建议


    - 工业自动化:用于各种工业控制系统,确保稳定供电。
    - 通信系统:在电信设备中使用,提供可靠电源保障。
    - 医疗设备:对电源稳定性要求较高的医疗设备中使用,保证安全可靠运行。
    使用建议:
    - 在高温环境下使用时,注意温度的限制,JTK15从65°C开始降额,JTK20从55°C开始降额。
    - 使用遥控开/关功能时,确保输入信号符合规格要求,避免误操作。

    兼容性和支持


    - 兼容性:与大多数标准接口兼容,确保安装便捷。
    - 支持服务:厂商提供详细的用户手册和技术支持,确保用户能够顺利使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查输入电压是否在规定范围内 |
    | 输出电压不稳定 | 检查负载是否超出规定范围 |
    | 效率低 | 检查输入电压和负载情况,确认工作状态 |

    总结和推荐


    JTK系列DC-DC转换器凭借其高功率密度、宽输入范围、高效率和长寿命,成为众多工业应用的理想选择。其卓越的性能和丰富的功能使其在市场上具有强大的竞争力。强烈推荐给需要高效、稳定电源解决方案的应用领域。

JTK2024D15参数

参数
开关频率 -
散热方式 -
输出电压 15V
输入电压最大值 36V
特性 Remote On/Off,OCP,OVP,SCP
转换效率 89%
最大容性负载 -
输入电压最小值 9V~36V(DC)
输出方式 DC-DC
输出总功率 -
输出电流最大值 667mA
类型 -
输出电压组数 2
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTK2024D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTK2024D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTK2024D15 JTK2024D15数据手册

JTK2024D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
