JCD0612D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 9 → 18 V 直流输入, ±15V 直流输出, 6W
供应商型号: 2065312
供应商: element14
标准整包数: 1

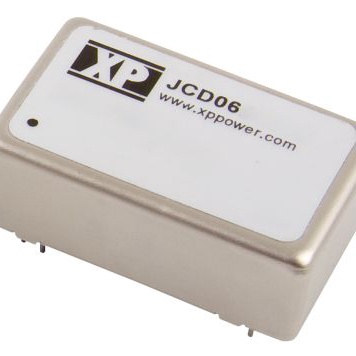

XP POWER AC-DC模块 JCD0612D15

JCD0612D15概述


    产品简介


    JCD系列直流-直流(DC/DC)转换器是专为各种工业和嵌入式应用设计的高性能电源模块。它们提供多种输入电压范围,包括5V、12V、24V和48V,同时具备单输出和双输出两种版本。这些转换器具有高效率和紧凑封装的特点,非常适合于电信、工业控制、医疗设备及各类电子系统中作为电源解决方案。

    技术参数


    - 输入电压范围:4.5-9 VDC, 9-18 VDC, 18-36 VDC, 36-72 VDC
    - 输出电压:根据具体型号,可提供不同电压等级,例如3.3V、5V、12V、15V等。
    - 输出电流:最大可达1400mA(不同型号和电压下有所不同)
    - 效率:最高可达85%
    - 隔离电压:1600 VDC输入到输出,部分型号可选3500 VDC
    - 工作温度范围:-40°C 至 +100°C
    - 尺寸和重量:标准24针DIP封装,约重0.04磅(18克)

    产品特点和优势


    JCD系列转换器具备多个显著特点,使其在市场上脱颖而出:
    - 高可靠性:具备短路保护、过载保护等功能,确保在恶劣环境下稳定运行。
    - 宽输入电压范围:能够适应多种电源环境,减少外部稳压需求。
    - 高效率:通过优化电路设计,实现高达85%的效率,有助于降低能源消耗。
    - 紧凑型设计:采用标准化封装,适用于空间有限的应用场合。
    - 长期质保:提供3年保修期,增加用户信心。

    应用案例和使用建议


    应用案例:
    1. 电信设备:在通信基站中,JCD系列转换器被广泛用于提供稳定的电源输出。
    2. 工业自动化:用于控制系统中,为传感器、执行器等提供可靠的电源。
    3. 医疗设备:在需要高度可靠电源供应的医疗器械中使用,例如便携式心电图仪等。
    使用建议:
    - 确保选择合适的输入电压范围以匹配您的应用需求。
    - 使用推荐的输入滤波电容,以提高系统的稳定性。
    - 在高负载条件下运行时,注意散热问题,必要时可采取主动散热措施。

    兼容性和支持


    JCD系列转换器采用标准24针DIP封装,易于与其他电子组件集成。制造商提供了详尽的技术支持文档和客户支持服务,以确保用户在安装和使用过程中能够获得必要的帮助。此外,还提供详细的机械和电气参数表,方便工程师进行选型。

    常见问题与解决方案


    - 问题1:输入电压波动较大,导致输出不稳定
    解决方案:使用电容值较大的输入滤波电容,可以有效平滑输入电压纹波,提高输出稳定性。

    - 问题2:在高温环境下使用时,输出电压下降
    解决方案:确保良好的散热条件,必要时加装散热片或风扇以辅助降温。

    总结和推荐


    综上所述,JCD系列DC/DC转换器凭借其出色的性能、广泛的适用性和便捷的使用体验,在众多工业和嵌入式应用中都表现出色。对于需要高效率、高稳定性的电源解决方案的应用场合,我们强烈推荐使用JCD系列转换器。

JCD0612D15参数

参数
输入电压最大值 18V
输出总功率 -
开关频率 -
输出电流最大值 200mA
输出方式 -
特性 OCP,OVP,SCP
输出电压组数 2
输入电压最小值 9V~18V(DC)
类型 -
散热方式 -
转换效率 80%
最大容性负载 -
输出电压 15V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0612D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0612D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0612D15 JCD0612D15数据手册

JCD0612D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 141.2802
5+ ¥ 134.19
10+ ¥ 129.84
25+ ¥ 124.06
100+ ¥ 115.38
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 141.28
