JCH1024S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCH系列, 18 → 36 V 直流输入, 5V 直流输出, 10W
供应商型号: 1228204
供应商: 海外现货
标准整包数: 1

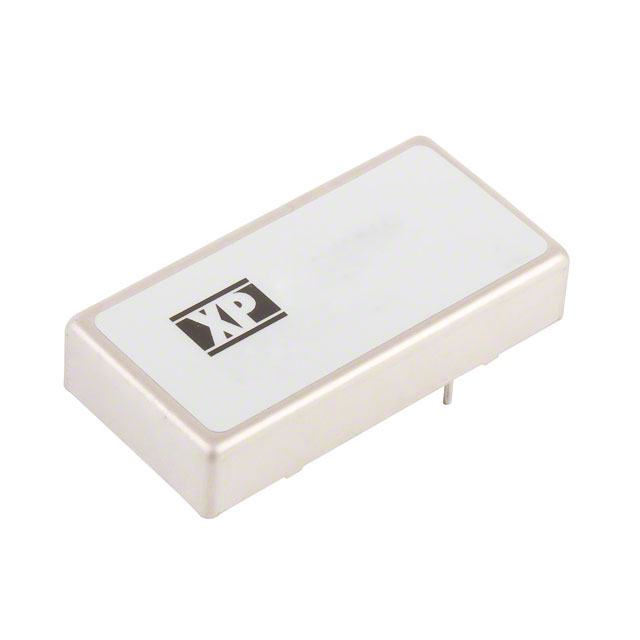

XP POWER AC-DC模块 JCH1024S05

JCH1024S05概述

    # JCH系列直流电源转换器技术手册解析

    产品简介


    JCH系列是一款高效率的直流电源转换器,能够提供高达10瓦的输出功率。此系列适用于多种工业和消费电子应用,如通信设备、计算机系统和工业自动化等。它具有宽输入电压范围(9-72 VDC),可以为各种负载提供稳定的单路或双路输出电压。

    技术参数


    JCH系列的主要技术参数如下:
    输入参数
    - 电压范围:9-18 VDC (12 V), 18-36 VDC (24 V), 36-72 VDC (48 V)
    - 输入电流:见表格详细数据
    - 输入反射纹波电流:35 mA RMS
    - 输入浪涌电流:12 V模型:25 VDC(100 ms),24 V模型:50 VDC(100 ms),48 V模型:100 VDC(100 ms)
    - 输入滤波:π网络
    输出参数
    - 输出电压:见表格详细数据
    - 电压平衡:±1%(±2%用于双输出3.3V型号)
    - 最小负载:无最小负载要求
    - 线性调整率:±0.5%
    - 负载调整率:±0.5%单路输出,±1.0%双路输出
    - 设定精度:±1.0%
    - 纹波与噪声:100 mV峰峰值(3.3V到15V型号),150 mV峰峰值(24V型号),带宽20 MHz
    - 瞬态响应:3%最大偏差,在250 μs内恢复到±1%(25%负载变化)
    - 温度系数:0.02%/℃
    - 过载保护:140%满载
    - 短路保护:hiccup模式触发并自动恢复
    - 最大电容负载:见表格详细数据
    - 启动延迟:<20 ms
    隔离参数
    - 隔离电压:输入到输出1500 VDC,输入到外壳1000 VDC,输出到外壳1000 VDC
    - 隔离电容:典型值为500 pF(输入到输出)
    - 隔离电阻:10^9 Ω
    其他参数
    - 开关频率:200 kHz典型值
    - 功率密度:12.5 W/in³
    - 平均无故障时间:>1.1 M小时(MIL-STD-217F标准,25°C)
    - 转换效率:见表格详细数据
    - 工作温度:-40 °C至+100 °C(85°C以上降额)
    - 存储温度:-40 °C至+125 °C
    - 环境湿度:最高95%(非凝露)

    产品特点和优势


    JCH系列具备以下优势:
    - 宽输入电压范围:支持9-72 VDC输入,满足不同应用需求。
    - 高效能:转换效率高达86%,节能效果显著。
    - 高可靠性:MTBF超过1.1百万小时,确保长期稳定运行。
    - 短路保护:采用hiccup模式触发短路保护,自动恢复能力强。
    - 高隔离电压:提供1500 VDC的输入到输出隔离,增强安全性。
    - 紧凑设计:体积小、重量轻,易于安装。

    应用案例和使用建议


    应用案例
    JCH系列广泛应用于各类电子设备,如通信基站、服务器、工业控制系统等。例如,它可以作为数据中心服务器的后备电源,保证设备在电源故障时的稳定运行。
    使用建议
    - 在选择合适的输出电压和电流时,要参考具体的应用需求和表格中的数据。
    - 建议在低温环境下使用以延长使用寿命。
    - 如需增加电容负载,请确保不超过表格中的最大电容负载限制。
    - 为确保最佳性能,应正确连接输入和输出滤波电路。

    兼容性和支持


    - JCH系列与多种工业标准接口兼容,易于集成到现有系统中。
    - 提供3年质保,用户可通过官方网站获取技术支持和维护服务。

    常见问题与解决方案


    - 问题:电源输出电压不稳定。
    - 解决方法:检查输入电压是否在规定范围内;如果负载变化较大,请考虑增加输出电容。

    - 问题:电源在负载突变时表现不佳。
    - 解决方法:适当调整输出电感值,确保瞬态响应符合要求。

    - 问题:电源温度过高。
    - 解决方法:确保散热良好,必要时可增加外部风扇辅助散热。

    总结和推荐


    综上所述,JCH系列直流电源转换器凭借其宽输入电压范围、高效能和高可靠性,成为各类电子设备的理想选择。尽管初期成本可能略高于部分竞品,但其长期的稳定性和低故障率使其具有较高的性价比。因此,我强烈推荐JCH系列作为高性能电源解决方案。

JCH1024S05参数

参数
开关频率 -
输入电压最大值 36V
散热方式 -
输出电流最大值 1.5A
输入电压最小值 18V
特性 OCP,SCP
转换效率 82%
输出电压 5V
最大容性负载 -
类型 -
输出电压组数 1
输出方式 -
输出总功率 10W
长*宽*高 50.8mm(长度)*25.4mm(宽度)
通用封装 DIP-5
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCH1024S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCH1024S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCH1024S05 JCH1024S05数据手册

JCH1024S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
