首页  >  产品百科  >  VCE10US24

VCE10US24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 10W开关电源, 24V 直流输出电压 420mA输出电流, 1输出点
供应商型号: 1470-4529-ND
供应商: Digi-Key
标准整包数: 1

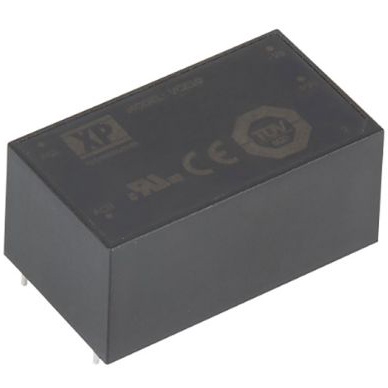

XP POWER AC-DC模块 VCE10US24

VCE10US24概述

    VCE10 Series AC-DC Power Supplies

    产品简介


    VCE10 系列 AC-DC 电源专为信息技术设备(ITE)、工业和家用设备设计,提供紧凑的 PCB 安装选项,包括开放式框架和封装版本。该系列产品支持全球安全标准,包括 ITE 和家庭设备标准,并符合 EN55032 级别 B 的传导和辐射排放标准。此外,这些电源装置采用二级隔离设计,易于集成到各种应用中。

    技术参数


    - 输入电压范围: 85 至 305 VAC
    - 输入频率: 47 至 63 Hz
    - 满载输入电流: 0.20/0.12 A rms(115/230 VAC)
    - 无负载输入功率: 0.3 W
    - 浪涌电流: 40 A(冷启动,230 VAC,25°C)
    - 地漏电流: 二级构造,无需接地
    - 输入保护: 内置保险丝
    - 效率: 80%,型号依赖
    - 工作温度范围: -25°C 至 +70°C
    - 储存温度范围: -40°C 至 +85°C
    - 环境湿度: 非凝结湿气(最高 95% RH)
    - 尺寸:
    - 开放式框架版本: 2.00 x 1.15 x 0.91 英寸(50.8 x 29.2 x 23.1 毫米)
    - 封装版本: 1.90 x 1.05 x 0.88 英寸(48.3 x 26.7 x 22.4 毫米)
    - 重量:
    - 开放式框架版本: 0.051 磅(23 克)
    - 封装版本: 0.115 磅(52 克)

    产品特点和优势


    VCE10 系列电源具有以下特点和优势:
    - 紧凑型 PCB 安装:适合空间受限的应用。
    - 开放式框架和封装版本:适应不同的安装需求。
    - 获得 ITE 和家用设备认证:满足全球安全标准。
    - 二级隔离操作:提供更高安全性。
    - 宽输入电压范围:85 至 305 VAC,适用于不同地区的电网。
    - 低功耗:无负载输入功率小于 0.3 W。
    - 高效率:典型效率达到 80%。
    - 宽工作温度范围:从 -25°C 到 +70°C。
    - 三年保修:提供可靠的质量保证。

    应用案例和使用建议


    VCE10 系列电源广泛应用于信息技术设备、工业自动化系统和家用电器中。例如,在网络路由器、电信设备、智能家居系统等场合中,它能提供稳定可靠的电力供应。使用时建议注意以下几点:
    - 在安装时确保符合本地电网电压标准。
    - 使用时需注意散热,特别是在高温环境下。
    - 若长时间处于满负荷状态,需考虑线性降额操作以延长使用寿命。

    兼容性和支持


    VCE10 系列电源与其他标准电子设备和系统兼容,可轻松集成。厂商提供全方位的技术支持和售后服务,包括安装指导、故障排查和技术咨询等。

    常见问题与解决方案


    - 问题1: 电源启动延迟时间过长。
    - 解决方案: 检查连接电缆是否正确且紧密连接,确保输入电压在正常范围内。
    - 问题2: 输出电压波动大。
    - 解决方案: 检查负载情况,确保负载在规定范围内;若负载不稳定,考虑增加滤波电容。
    - 问题3: 效率降低。
    - 解决方案: 清理电源内部灰尘,确保散热通道畅通;更换老化部件,如保险丝。

    总结和推荐


    VCE10 系列 AC-DC 电源以其紧凑设计、高效率、宽输入电压范围和多重安全认证,在多种应用场景中表现出色。特别是对于需要高性能电源支持的信息技术设备和家用电器来说,是一个非常理想的选择。我们强烈推荐 VCE10 系列电源用于各种应用环境中,尤其是在需要高可靠性、安全性和耐用性的场合。

VCE10US24参数

参数
输入电压最大值 -
最大容性负载 -
输出电流最大值 420mA
散热方式 -
开关频率 -
输入电压最小值 85V~305V(AC)
输出方式 -
输出总功率 -
类型 -
转换效率 80%
特性 -
输出电压 24V
输出电压组数 1
长*宽*高 50.8mm(长度)*29.2mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,管装

VCE10US24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCE10US24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCE10US24 VCE10US24数据手册

VCE10US24封装设计

查看详情并下载
Symbol
Footprint
3D Model
