JTL3024T0515

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTL系列, 9 → 36 V 直流输入, 5 V dc, ±15V 直流输出, 30W
供应商型号: 1227200
供应商: 海外现货
标准整包数: 1

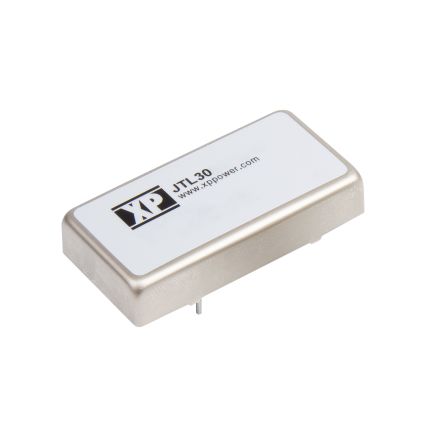

XP POWER AC-DC模块 JTL3024T0515

JTL3024T0515概述


    产品简介




    JTL系列电子元器件是一款高效能直流-直流转换器(DC/DC Converter),主要用于电力供应系统中。它具有多种输入电压范围,包括24V(9-36VDC)和48V(18-75VDC),支持单输出、双输出和三输出模式。此产品适用于各种工业自动化、通信设备、医疗设备及军用电子设备等领域,为这些设备提供稳定可靠的电源解决方案。


    技术参数




    - 输入电压范围:24V (9-36VDC),48V (18-75VDC)
    - 效率:最高可达91%
    - 隔离电压:1600VDC 输入到输出、输入到外壳、输出到外壳
    - 最大输出电流:见表格
    - 最大输出功率:30瓦特
    - 最小负载要求:无最低负载要求(仅限单输出和双输出型号)
    - 远程开关控制:逻辑高电平启动,低电平关闭
    - 浪涌保护:24V 模型50VDC,48V 模型100VDC(持续100毫秒)
    - 温度系数:0.02%/°C
    - 过温保护:115°C 典型值


    产品特点和优势




    JTL系列电子元器件的主要优势包括:

    - 高效率:高达91%,显著降低了能量损失。
    - 宽输入电压范围:能够适应不同电源需求。
    - 高可靠性:通过严格的质量控制和测试,确保长时间稳定运行。
    - 多重保护机制:包括过压保护、短路保护和过载保护,增强了系统的安全性。
    - 高集成度:高密度设计,减少了系统体积,方便集成安装。


    应用案例和使用建议




    JTL系列在各种工业应用中得到了广泛的应用,例如自动化生产线中的控制系统、电信基站中的电源管理模块、医疗设备中的电源供应系统等。为了优化其性能,建议遵循以下几点:

    - 散热管理:选择适当的散热方案,如使用散热片,以提高长期稳定性和使用寿命。
    - 正确连接:确保正确的电源和负载连接,避免接触不良导致的安全隐患。
    - 环境适应性:考虑到产品的操作环境,根据温度变化调整输出功率,保证系统的稳定运行。


    兼容性和支持




    JTL系列电子元器件具有良好的兼容性,可与多种其他电子元件和设备协同工作。厂家提供了详细的技术支持文档,并可通过官方渠道获得产品维护和技术咨询。


    常见问题与解决方案




    以下是一些用户可能会遇到的问题及其解决方案:

    - 问题:设备无法启动。
    - 解决方案:检查输入电压是否在正常范围内,确认所有连接点是否牢固。

    - 问题:输出电压不稳定。
    - 解决方案:调整外部电容器容量至推荐值,确认负载是否超过额定值。

    - 问题:设备过热。
    - 解决方案:增加散热措施,减少负载量,必要时增加风扇辅助散热。


    总结和推荐




    总体来看,JTL系列电子元器件在各方面都表现出色,适用于需要高性能和高可靠性的应用场合。其高效率、高可靠性及全面的保护机制使其成为市场上同类产品的有力竞争者。强烈推荐用于工业自动化、通信设备和医疗设备等领域的电源解决方案。

JTL3024T0515参数

参数
输出总功率 30W
最大容性负载 -
输入电压最大值 36V
输出电流最大值 4A,330mA,330mA
散热方式 -
转换效率 90%
特性 Remote On/Off,OCP,OVP,SCP,UVLO
输入电压最小值 9V
输出电压组数 3
类型 -
输出方式 -
开关频率 -
输出电压 5V
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTL3024T0515厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTL3024T0515数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTL3024T0515 JTL3024T0515数据手册

JTL3024T0515封装设计

查看详情并下载
Symbol
Footprint
3D Model
