JCE0312S12-H

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCE03系列, 9 → 18 V 直流输入, 12V 直流输出, 3W
供应商型号: 1672040
供应商: 海外现货
标准整包数: 10

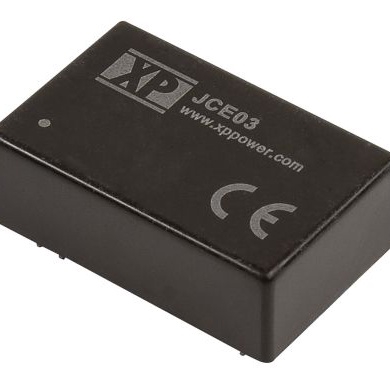

XP POWER AC-DC模块 JCE0312S12-H

JCE0312S12-H概述

    JCE03 Series DC-DC Converter 技术手册解析

    1. 产品简介


    JCE03系列是XP Power公司推出的一款DIP24塑料封装的DC-DC转换器,具有广泛的输入电压范围(9-75V),并提供单路和双路输出选项。这些转换器广泛应用于通信、工业控制、医疗设备以及任何需要稳定电源输出的场合。

    2. 技术参数


    | 输入电压范围 | 输出电压范围 | 最大输出电流 | 效率 | 最大容性负载 | 隔离电压 |
    |
    | 9-18V | 3.3V | 900mA | 74% | 470µF | 1500VDC |
    | 18-36V | 5.0V | 600mA | 78% | 470µF | 1500VDC |
    | 36-75V | 12.0V | 250mA | 81% | 100µF | 1500VDC |
    其他关键参数包括:
    - 初始设置精度:±2%
    - 线性调节率:±0.5%
    - 负载调节率:±1.2%
    - 温度系数:0.02%/℃
    - 开关频率:330kHz
    - 瞬态响应:25%负载变化时,恢复时间小于2ms
    - 电磁兼容性标准:EN61000-4-x 和 EN55022

    3. 产品特点和优势


    - 宽输入电压范围:从9V到75V,适用于多种不同供电需求。
    - 高效率:最高可达81%,在多数条件下都能保持高效能。
    - 全隔离输出:具备1500VDC隔离,可选配高达3000VDC的隔离。
    - 无需最小负载:方便在各种负载条件下使用。
    - 温度范围宽广:-40°C到+100°C的操作温度,适合苛刻环境应用。
    - 三年质保:体现了产品可靠性和制造商对品质的信心。

    4. 应用案例和使用建议


    应用案例:
    JCE03系列特别适用于需要高稳定性和可靠性的系统,如电信基站、工业自动化设备和医疗器械。例如,在通信基站中,它可以为微处理器和其他敏感电路提供稳定的电源。
    使用建议:
    1. 在实际应用中,确保输入电容足够大,以避免输出电压波动。
    2. 使用330µF/100V的外部输入电容器,可以进一步提高EMI/RFI抗干扰能力。
    3. 采用自然对流散热方式,特别是在低功耗应用中。

    5. 兼容性和支持


    JCE03系列与其他标准电子元器件兼容良好,如常见的印刷电路板组件和连接器。XP Power提供全面的技术支持和售后保障,包括详尽的应用指南和技术文档,帮助客户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电容是否符合要求,增加外部滤波电容。 |
    | 过载保护频繁触发 | 减少负载电流,检查是否有短路或过载情况。 |
    | 温度过高 | 改善散热条件,减少周围热源的影响。 |
    | EMC问题(传导或辐射发射) | 添加合适的滤波器,遵守应用指南的建议。 |

    7. 总结和推荐


    总体而言,JCE03系列DC-DC转换器是一款高性价比、高性能的产品,非常适合那些需要稳定且高效的电源解决方案的应用场合。考虑到其广泛的工作温度范围、高效率、宽输入电压范围以及完善的保修政策,强烈推荐给追求可靠性和高性能的设计工程师们。

JCE0312S12-H参数

参数
最大容性负载 -
类型 -
输出总功率 -
特性 SCP
散热方式 -
输出电压 12V
输入电压最大值 18V
开关频率 -
输出方式 -
转换效率 81%
输出电压组数 1
输入电压最小值 9V~18V(DC)
输出电流最大值 250mA
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0312S12-H厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0312S12-H数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0312S12-H JCE0312S12-H数据手册

JCE0312S12-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
