FCM400PS24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 400W开关电源, 24V 直流输出电压 16.6A输出电流, 1输出点
供应商型号: 1821417
供应商: 海外现货
标准整包数: 1

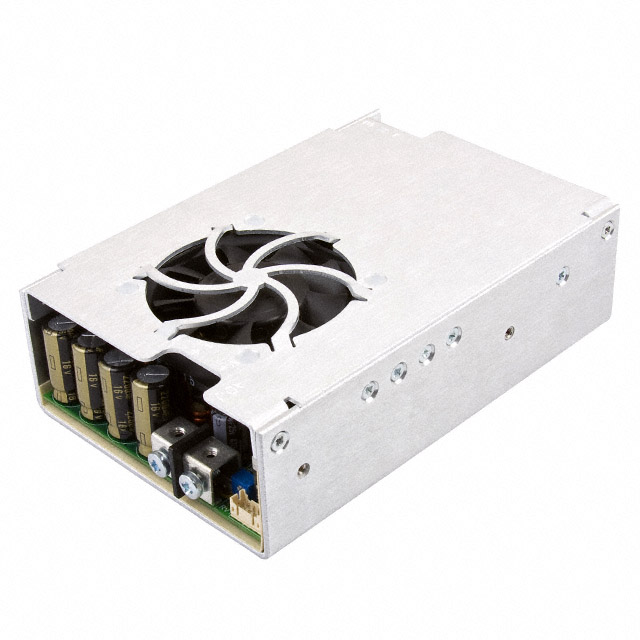

XP POWER AC-DC模块 FCM400PS24

FCM400PS24概述

    FCM400 AC-DC Power Supply Technical Overview

    1. 产品简介


    产品类型: FCM400 是一款 400 瓦的 AC-DC 电源模块,适用于多种工业和医疗设备。它提供 12 V 到 48 V 的输出电压,支持高达 600 瓦的峰值功率输出。
    主要功能:
    - 高达 400 瓦的连续输出功率和高达 600 瓦的峰值输出功率。
    - 医疗和信息技术认证(IT 和医疗)。
    - 宽输入电压范围:80-275 VAC,允许适应不同电网条件。
    - 低噪音风扇设计,确保长时间运行时的操作安静。
    - 内置多种信号接口,包括 5 V 备用、远程开关和交流状态指示。
    - 提供 3 年质保。
    应用领域:
    - 工业自动化
    - 医疗设备
    - 电信设备
    - 测试仪器

    2. 技术参数


    - 输入电压: 80-275 VAC(低于 90 VAC 时降额输出)
    - 输入频率: 47-63 Hz
    - 输入电流:
    - 4.1 A 典型值(115 VAC)
    - 2.1 A(230 VAC 负载为 400 W)
    - 浪涌电流: 冷启动时最大 60 A(264 VAC,25°C)
    - 功率因数: > 0.9
    - 泄漏电流: 最大 260 µA(264 VAC,60 Hz)
    - 输入保护: 内置保险丝
    - 输出电压: 12-48 VDC
    - 输出精度:
    - 初始设定精度:±1% V1, ±5% V2
    - 负载: 无最小负载要求
    - 启动延迟: 1 秒
    - 稳压特性:
    - 线路调节:±0.5% 最大
    - 负载调节:±1% V1, ±5% V2
    - 瞬态响应: 500 微秒内恢复到 1% 内
    - 纹波与噪声: 1% 峰峰值,带宽 20 MHz
    - 过压保护: 115-140% Vnom,自动复位
    - 过温保护: 自动复位
    - 过载保护: 150-165%,仅限 V1
    - 短路保护: 持续,近似恒流
    - 温度系数: 0.05%/°C
    - 效率: 85% 典型值
    - 隔离: 4000 VAC 输入到输出,2 x MOPP;1500 VAC 输入到地,1 x MOPP;500 VAC 输出到地
    - 开关频率: PFC 70 kHz,主转换器 65 kHz
    - 功率密度: 8.6 W/in³
    - 机械:
    - 尺寸:4.00" (101.6 mm) 长,1.93" (49.0 mm) 宽,6.00" (152.4 mm) 高
    - 重量:1.8 磅 (800 g)
    - 环境:
    - 工作温度:-10°C 至 +70°C,线性降额,+50°C 以上为 2.5%/°C
    - 存储温度:-40°C 至 +85°C
    - 湿度:95% RH,非凝结
    - 高度:3000 米
    - 冲击:30g 峰值,半正弦波,6 轴
    - 振动:2g RMS,5Hz 至 500kHz,3 轴
    - 电磁兼容性:
    - 发射:EN55011/22 级别 B 导电;EN55011/22 级别 A 辐射
    - 谐波电流:EN61000-3-2,A 类;C 类(负载≥50%)
    - 电压闪烁:EN61000-3-3
    - 辐射抗扰度:EN61000-4-3,级别 3,标准 A
    - EFT/Burst:EN61000-4-4,级别 3,标准 A
    - 雷击:EN61000-4-5,安装等级 3,标准 A
    - 传导抗扰度:EN61000-4-6,级别 3,标准 A
    - 波动和中断:EN61000-4-11,30% 10ms,60% 100ms,100% 5000ms,标准 A,B,B;EN60601-1,30% 500ms,60% 100ms,100% 10ms,100% 5000ms,标准 A,A,A,B(230 VAC)
    - 安全认证:
    - IEC60950-1 CB 报告,UL60950-1,TUV,EN60950-1,IEC60601-1 CB 报告,CSA 22.2 No.60601-1,ANSI/AAMI ES60601-1,TUV60601-1,包括风险管理

    3. 产品特点和优势


    - 高可靠性: 通过 IEC60950-1 和 IEC60601-1 安全认证,确保设备在关键应用中的可靠性。
    - 高效率: 85% 的典型效率,减少能源浪费,符合环保要求。
    - 宽输入电压范围: 80-275 VAC,适用于全球各地不同的电网条件。
    - 多种保护机制: 包括过压、过温、过载和短路保护,确保设备安全稳定运行。
    - 低噪音: 内置风扇设计降低操作噪音,适合需要静音运行的应用环境。

    4. 应用案例和使用建议


    应用案例:
    - 医疗设备:心电图机、超声诊断仪等医疗设备对电源的稳定性要求较高,FCM400 可提供稳定的输出电压和可靠的保护机制。
    - 工业自动化:如机器人、PLC 控制系统等,需要电源能够适应复杂的电网环境并保证设备的可靠运行。
    使用建议:
    - 在选择电源时,考虑具体应用需求,合理选择输出电压和功率等级。
    - 在高温环境下使用时,根据温度曲线降额输出功率以确保设备安全。
    - 连接电源时,确保所有接地连接正确,避免漏电风险。

    5. 兼容性和支持


    - 兼容性: 与 Tyco MTA-156 & SL-156 系列插件兼容。
    - 支持: 提供详细的技术文档和用户手册,厂商技术支持可协助解决安装和使用过程中的问题。

    6. 常见问题与解决方案


    - Q: 如何确保电源的高效运行?
    - A: 使用过程中保持设备的良好通风和散热,避免长时间高负荷运行。
    - Q: 如何处理过热报警?
    - A: 确认冷却系统是否正常工作,检查是否存在堵塞或风扇故障,并调整设备运行环境,如温度和湿度。
    - Q: 电源出现故障怎么办?
    - A: 首先检查电源连接是否正确,然后查看是否有保护机制触发。如果问题无法自行解决,联系技术支持获取帮助。

    7. 总结和推荐


    综合评估: FCM400 AC-DC 电源模块凭借其高效率、宽输入电压范围、可靠的保护机制和广泛的应用领域,成为一款非常值得推荐的产品。它特别适合于医疗设备、工业自动化、电信设备和测试仪器等领域。
    推荐结论: 如果您的项目需要一个高可靠性的电源解决方案,并且期望在各种复杂环境中保持稳定运行,FCM400 是一个不错的选择。

FCM400PS24参数

参数
开关频率 -
输出电压 24V
输入电压最小值 80V~275V(AC)
转换效率 -
输入电压最大值 -
特性 Adjustable Output,Remote On/Off,Remote Sense,Standby Output,Universal Input
类型 -
输出总功率 -
输出电流最大值 16.6A
散热方式 -
最大容性负载 -
输出方式 -
输出电压组数 1
长*宽*高 152.4mm(长度)*101.6mm(宽度)
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

FCM400PS24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

FCM400PS24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER FCM400PS24 FCM400PS24数据手册

FCM400PS24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2367.7534
5+ ¥ 2324.7033
10+ ¥ 2324.7033
50+ ¥ 2324.7033
100+ ¥ 2324.7033
库存: 43
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2367.75
直接购买
加入购物车
