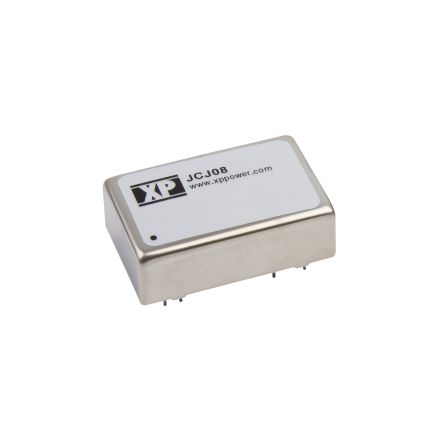

JCJ0824S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCJ系列, 18 → 36 V 直流输入, 5V 直流输出, 8W
供应商型号: ET-1637855
供应商: 海外现货
标准整包数: 1
XP POWER AC-DC模块 JCJ0824S05

JCJ0824S05概述

    # DC-DC 转换器技术手册

    产品简介


    本手册介绍的是JCJ系列DC-DC转换器。这类转换器是用于将一种直流电压转换为另一种不同电压等级的装置。JCJ系列提供两种型号:JCJ08和JCJ10。该系列转器具有高效率和广泛的应用范围,适用于各种工业设备、通信系统、嵌入式系统以及其他需要稳定直流电源的应用场合。

    技术参数


    - 功率范围:8至10瓦特
    - 输入电压范围:
    - 12 VDC(9-18 VDC)
    - 24 VDC(18-36 VDC)
    - 48 VDC(36-75 VDC)
    - 输出电压:见表格
    - 输出电流:见表格
    - 负载调整率:
    - 单独输出模型:±0.5%
    - 双输出模型:±0.7%(3.3-5V),±0.5%(其他)
    - 隔离电压:1500 VDC
    - 工作温度范围:-40°C至+100°C
    - 温度系数:±0.02/°C
    - 开关频率:330 kHz
    - 效率:见表格
    - 浪涌保护:
    - 12 V模型:24/25 VDC,持续100毫秒
    - 24 V模型:40/50 VDC,持续100毫秒
    - 48 V模型:100 VDC,持续100毫秒
    - 过压保护:见表格
    - 过载保护:>150%满负载
    - 短路保护:重置与重启(中断)

    产品特点和优势


    JCJ系列DC-DC转换器具备多种独特功能和优势,包括:
    - 高效率:高达90%,适合能源密集型应用。
    - 宽输入电压范围:可适应广泛的供电系统。
    - 过压保护:防止电压过高对系统造成损坏。
    - 过载保护:确保在极端条件下系统仍能稳定运行。
    - 宽工作温度范围:适用于恶劣环境。
    - 小尺寸设计:适合空间受限的应用场景。

    应用案例和使用建议


    应用案例
    JCJ系列DC-DC转换器被广泛应用于通信系统、嵌入式系统、医疗设备、自动化控制系统等多个领域。在实际应用中,它们通常用于将不同电源电压转换成所需的电压水平,以满足不同组件的工作需求。
    使用建议
    - 在选择具体型号时,应考虑输入电压范围、输出电压、输出电流等关键参数。
    - 尽量避免电压过高的情况,这可能导致输出异常甚至损坏设备。
    - 在应用中,根据需要合理配置电容负载,以提高系统的稳定性和响应速度。
    - 使用外部滤波器,例如π型网络,有助于降低输出噪声和纹波。

    兼容性和支持


    JCJ系列DC-DC转换器具备良好的兼容性,适用于多种标准电路板布局和连接方式。供应商提供了详尽的技术支持,包括在线文档、应用笔记和用户指南,以便用户更好地理解和使用产品。此外,制造商还提供定期维护服务和技术更新支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否符合要求;检查负载是否过重 |
    | 设备过热 | 确保良好的散热环境;检查散热片是否安装正确 |
    | 效率低于预期 | 更换电感值更高的电感;优化输入滤波器 |

    总结和推荐


    总体而言,JCJ系列DC-DC转换器凭借其高效率、宽输入电压范围、稳定的输出电压及优良的保护机制,使其成为各类电子设备的理想电源转换解决方案。我们强烈推荐此系列产品给需要可靠电源解决方案的应用工程师和技术采购人员。

JCJ0824S05参数

参数
输入电压最大值 36V
转换效率 82%
输出电流最大值 1.5A
类型 -
输入电压最小值 18V
开关频率 -
输出方式 -
最大容性负载 -
输出电压组数 1
输出电压 5V
散热方式 -
特性 OCP,OVP,SCP
输出总功率 8W
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
