JHM2012D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHM20系列, 9 → 18 V 直流输入, ±12V 直流输出, 20W
供应商型号: 1470-4695-ND
供应商: Digi-Key
标准整包数: 1

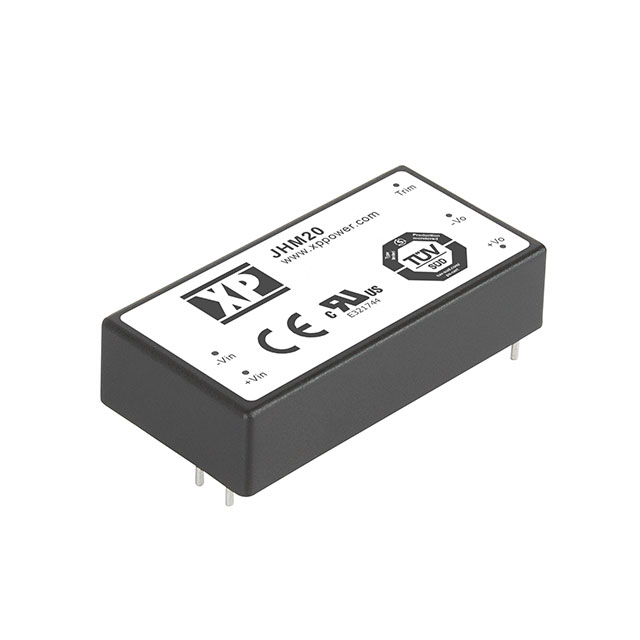

XP POWER AC-DC模块 JHM2012D12

JHM2012D12概述

    # JHM20 Series DC-DC Converter 技术手册

    产品简介


    基本信息
    JHM20系列是XPPower公司推出的一款高性能直流-直流(DC-DC)转换器,适用于各种医疗、工业及电信设备。它具备紧凑型封装(1 x 2英寸),支持宽范围输入电压(9-75VDC),并提供多种输出电压和电流选项。JHM20系列通过国际医疗认证IEC60601-1, 3rd Edition,符合2 x MOPP标准,确保高度安全可靠。
    主要功能
    - 宽输入电压范围:9-75VDC
    - 高效率:最高可达89%
    - 多重保护机制:短路、过载、过压保护
    - 高可靠性:高隔离度(4000VAC),长时间运行稳定
    应用领域
    - 医疗设备
    - 工业自动化
    - 通信设备
    - 军事与航天系统

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 9-18VDC (12V nominal)
    18-36VDC (24V nominal)
    36-75VDC (48V nominal) |
    | 输出电压 | 5.0V
    12.0V
    15.0V
    ±5.0V
    ±12.0V
    ±15.0V |
    | 最大输出电流 | 4000mA (单路5V输出)
    2552mA (单路12V输出)
    1330mA (单路15V输出) |
    | 最小负载电流 | 无限制 |
    | 效率 | 最高达89% |
    | 隔离度 | 4000VAC (2 x MOPP) |
    | 泄漏电流 | 2.5μA |
    | 开关频率 | 250kHz |

    产品特点和优势


    独特功能
    - 高隔离度:4000VAC绝缘强度,符合医疗设备安全标准IEC60601-1。
    - 高效能:高达89%的转换效率,在不同负载下保持稳定性能。
    - 宽输入电压范围:支持从9V到75V的宽输入电压,适应多种电源环境。
    - 强保护机制:具备短路、过载、过压等多重保护,确保长期稳定运行。
    市场竞争力
    - 医疗认证:JHM20系列获得了多项医疗认证,适用于高安全性要求的医疗设备。
    - 尺寸小巧:采用紧凑设计,体积小重量轻,易于集成到各类设备中。
    - 长寿命:MTBF(平均故障间隔时间)大于1百万小时,具备极高的可靠性和耐用性。

    应用案例和使用建议


    应用案例
    JHM20系列广泛应用于医疗设备如心电图机、超声诊断仪,也用于工业自动化控制设备如PLC控制系统。其稳定的电源输出为设备提供了可靠的能源保障。
    使用建议
    - 在高湿度环境中使用时,注意定期检查连接点,防止因湿气引起接触不良。
    - 调整输出电压时,需谨慎使用外部电阻,以免影响输出精度。
    - 设备在高温环境下运行时,应考虑散热措施,避免温度过高导致设备损坏。

    兼容性和支持


    兼容性
    JHM20系列设计与多种设备兼容,可与其他常见的电子元件和系统无缝集成。同时,提供多种输入电压和输出电压配置,以满足不同的应用场景需求。
    支持
    XPPower提供全面的技术支持服务,包括产品安装、调试、维护和升级等。此外,还提供详细的文档和技术资料,帮助用户快速上手和解决问题。

    常见问题与解决方案


    常见问题
    1. 如何调整输出电压?
    - 参考手册中“应用笔记”部分,使用外部电阻进行调整。
    2. 设备无法正常启动?
    - 检查输入电压是否在规定范围内,确认接线正确无误。
    3. 温度过高如何处理?
    - 优化散热设计,增加风扇或热管散热装置,降低工作环境温度。

    总结和推荐


    综合评估
    JHM20系列DC-DC转换器凭借其高效率、高隔离度和多重保护机制,在医疗和工业领域具有显著的应用优势。紧凑的设计和广泛的输入电压范围使其成为各种设备的理想选择。
    推荐结论
    强烈推荐使用JHM20系列DC-DC转换器,尤其是在需要高可靠性和高安全性的应用场景中。它不仅能够提供稳定的电源输出,还能有效提升整个系统的稳定性和使用寿命。

JHM2012D12参数

参数
输出总功率 20W
输入电压最大值 18V
最大容性负载 -
类型 -
输出电流最大值 835mA,835mA
特性 OCP,OTP,OVP,SCP,UVLO
散热方式 -
输出电压 12V
输出方式 Fixed
开关频率 250KHz(Typ)
输出电压组数 2
转换效率 88%
输入电压最小值 9V
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 盒装
