JCD0612D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: OCP,OVP,SCP 266KHz(Typ) 79% 6W 250mA 12V 2 18V 9V Fixed DIP 通孔安装
供应商型号: 2065311
供应商: 海外现货
标准整包数: 1

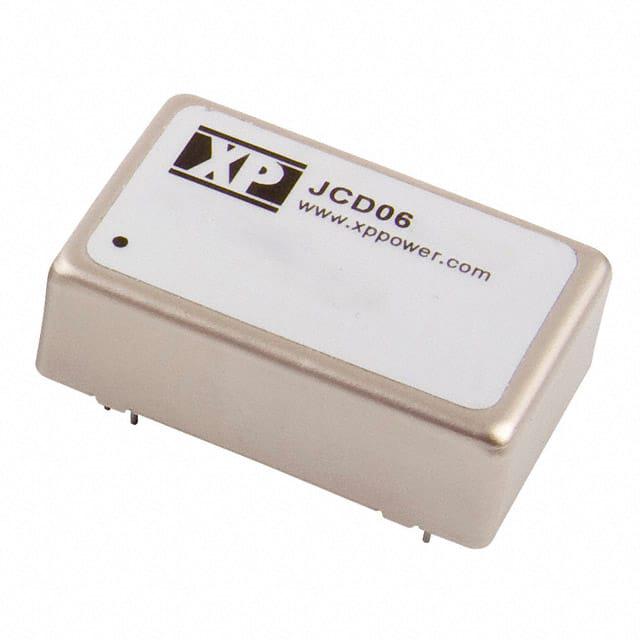

XP POWER AC-DC模块 JCD0612D12

JCD0612D12概述

    # DC/DC 转换器技术手册:JCD 系列产品概述

    产品简介


    JCD系列DC/DC转换器是一款高性能的小型化电源模块,适用于各种工业和通信领域的应用需求。该系列产品提供单路和双路输出版本,输入电压范围灵活(5V、12V、24V、48V),输出电压多样(正负电压及单一正电压),并具有出色的效率和高可靠性。其典型功率范围为4W至6W,广泛应用于通信设备、嵌入式系统、工业控制等领域。
    主要功能
    - 高效能转换:利用高频开关设计实现高效能量转换。
    - 宽输入范围:支持2:1输入电压范围(如5V到9V、12V到18V等),适应不同供电需求。
    - 高隔离电压:具备1600VDC的输入到输出绝缘能力,部分型号可选配3500VDC的增强隔离等级。
    - 多功能保护机制:包括短路保护、过载保护及自动恢复功能。
    应用领域
    JCD系列DC/DC转换器特别适合需要高可靠性、小尺寸和宽温度范围的应用场景,例如:
    - 工业自动化设备
    - 医疗仪器
    - 军用与航空电子设备
    - 通信网络设备
    - 汽车电子系统

    技术参数


    以下是JCD系列产品的关键技术和性能参数概览:
    | 参数类别 | 规格 |

    | 输入电压范围 | 5V: 4.5–9V
    12V: 9–18V
    24V: 18–36V
    48V: 36–72V |
    | 输出电压选项 | 单路或双路输出(正负电压) |
    | 功率输出 | 4W至6W |
    | 隔离电压 | 输入到输出:1600VDC(可选3500VDC版本) |
    | 效率 | 最高达85% |
    | 纹波噪声 | ≤60mVpk-pk |
    | 温度范围 | 工作温度:-40°C至+100°C
    储存温度:-55°C至+125°C |
    | 开关频率 | 266kHz |
    | 保护功能 | 短路保护、过载保护、输入浪涌保护 |

    产品特点和优势


    独特功能
    1. 行业标准封装:采用24针DIP封装,便于安装且易于与其他设备集成。
    2. 强大的负载能力:支持最大1400mA的连续电流输出。
    3. 优异的热管理:无需风扇即可通过自然对流散热。
    4. 长寿命设计:3年质保,满足大多数工业级应用要求。
    市场竞争力
    - 高性价比:相较于同类产品,JCD系列在性能和价格上均具显著优势。
    - 灵活性强:可定制多种电压组合,适应客户个性化需求。
    - 广泛认证支持:符合多项国际安全标准(如UL60950-1、EN55022等),确保合规性。

    应用案例和使用建议


    典型应用场景
    - 通信设备:为路由器、交换机等提供稳定可靠的电源供应。
    - 车载电子:用于汽车信息娱乐系统或ADAS模块供电。
    - 医疗设备:保障精密仪器运行时的安全隔离性能。
    使用建议
    1. 电源稳定性优化:使用推荐的输入滤波电路(如π型滤波器),可有效减少输入纹波影响。
    2. 负载调整策略:在多路输出的情况下,确保负载分布均匀以避免不平衡问题。
    3. 环境适应性测试:极端环境下需验证散热性能,必要时增加外部冷却措施。

    兼容性和支持


    JCD系列产品与市面上主流电子元器件兼容良好,其标准化设计使得与其他控制器、传感器模块无缝对接成为可能。同时,厂商提供了详尽的技术文档和技术支持服务,涵盖选型指导、样品测试以及售后服务等方面。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出额定范围;确认输出滤波电容容量是否合适。 |
    | 瞬态响应时间过长 | 调整负载值或更换更适合的输出滤波器。 |
    | 环境温度过高导致性能下降 | 降低负载水平或加装散热片进行辅助降温。 |

    总结和推荐


    综合评估
    JCD系列DC/DC转换器以其高效的能源利用率、卓越的可靠性以及广泛的适用性,在市场上占据重要地位。其优秀的隔离性能和严格的防护设计尤其适用于严苛的工作环境。此外,产品的高性价比和长期技术支持使其成为众多工程师的首选。
    推荐结论
    对于需要紧凑型、高效率和高可靠性的电源解决方案的用户,JCD系列是理想的选择。无论是小型化设备还是复杂工业装置,这款转换器都能提供稳定的电力支持。强烈推荐在各种电子系统中采用JCD系列产品!

JCD0612D12参数

参数
输出电压 12V
特性 OCP,OVP,SCP
输出电流最大值 250mA
输入电压最小值 9V
转换效率 79%
输出方式 Fixed
类型 -
输出总功率 6W
输出电压组数 2
最大容性负载 -
开关频率 266KHz(Typ)
输入电压最大值 18V
散热方式 -
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0612D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0612D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0612D12 JCD0612D12数据手册

JCD0612D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 195.5749
5+ ¥ 182.5366
10+ ¥ 179.277
30+ ¥ 176.0174
100+ ¥ 176.0174
250+ ¥ 176.0174
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
