JTL4048S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTL系列, 18 → 75 V 直流输入, 5V 直流输出, 40W
供应商型号: 1470-2129-5-ND
供应商: Digi-Key
标准整包数: 1

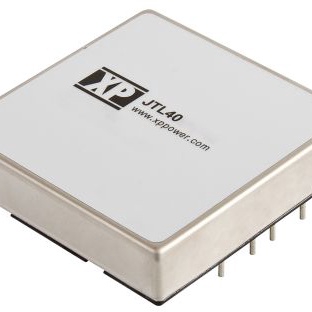

XP POWER AC-DC模块 JTL4048S05

JTL4048S05概述

    # 产品技术手册:JTL40系列电源模块

    产品简介


    JTL40系列是新一代高效能直流电源模块,提供40瓦的输出功率。该系列产品具有4:1宽输入电压范围(9-36 VDC 和 18-75 VDC),适用于多种工业和通信应用。单路和双路输出设计使得其能够满足各种不同的电源需求。此外,高效率、远程开关控制和隔离保护等功能,使其成为高性能电源解决方案的理想选择。

    技术参数


    - 输入电压范围:24 V (9-36 VDC), 48 V (18-75 VDC)
    - 输入电流:具体见表格
    - 输入反射电流:20 mA pk-pk(通过12 µH电感)
    - 输入反向电压保护:无
    - 欠压锁存:24 V模型:开启8.6 V,关闭7.9 V;48 V模型:开启17.8 V,关闭16 V
    - 输入滤波:π型网络
    - 输入浪涌:24 V模型:50 VDC持续100毫秒;48 V模型:100 VDC持续100毫秒
    - 输出电压:见表格
    - 输出电压调节:±10%
    - 最小负载:无要求
    - 线性调节:±0.5%最大
    - 负载调节:单输出模型:±0.5%最大;双输出模型:±1%最大
    - 交叉调节:±5%(双输出时)
    - 设定点精度:±1%
    - 启动时间:25毫秒典型值
    - 纹波与噪声:3.3 V和5 V模型最大50 mV pk-pk,其他单输出模型最大75 mV pk-pk,双输出模型最大150 mV pk-pk,带宽20 MHz
    - 瞬态响应:负载变化25%时最大偏差3%,恢复至1%以内小于250微秒
    - 温度系数:0.02%/°C
    - 过电压保护:见表格
    - 过载保护:>130%满载
    - 短路保护:跳闸并重启(回差模式),自动恢复
    - 远程开关控制:开=逻辑高(>3.0)或开路;关=逻辑低(<1.2 V)或短接针脚2和3
    - 最大容性负载:见表格
    - 效率:见表格
    - 隔离电压:输入到输出 1600 VDC,输入到外壳 1600 VDC,输出到外壳 1600 VDC
    - 隔离电容:最大2500 pF
    - 开关频率:270 kHz,典型值
    - 功率密度:25 W/in³
    - 平均故障间隔时间 (MTBF):在25°C下至少150 kHrs(根据MIL-HDBK-217F标准)
    - 工作温度范围:-40°C 到 +85°C(参见降额曲线)
    - 外壳温度:最大+105°C
    - 冷却方式:自然对流冷却
    - 工作湿度范围:5%-95% RH(非冷凝)
    - 存储温度范围:-40°C 到 +125°C
    - 电磁兼容性 (EMC) 和安全标准
    - 发射:EN55022,A类传导和辐射
    - 静电放电抗扰度:EN61000-4-2,等级3,性能标准A
    - 快速瞬变脉冲群抗扰度:EN61000-4-4,等级3,性能标准A
    - 浪涌抗扰度:EN61000-4-5,安装等级2,性能标准A
    - 传导抗扰度:EN61000-4-6,3 Vrms,性能标准A
    - 磁场抗扰度:EN61000-4-8,1 A/m,性能标准A

    产品特点和优势


    JTL40系列具有以下独特功能和优势:
    - 高功率密度:25 W/in³,确保在紧凑空间内实现高效的能量转换。
    - 宽输入电压范围:4:1输入范围(9-36 VDC 和 18-75 VDC),适用于广泛的输入电压条件。
    - 高效率:最高可达92%,有效降低功耗和发热量。
    - 远程开关控制:可通过逻辑信号远程控制电源的启停,方便系统集成。
    - 高隔离电压:输入到输出1600 VDC,确保安全可靠的应用环境。
    - 完善的保护机制:具备过电压、过载和短路保护功能,保障设备稳定运行。
    - 良好的散热性能:自然对流冷却,无需额外风扇或其他冷却装置,适合严苛环境应用。

    应用案例和使用建议


    应用案例
    JTL40系列广泛应用于工业自动化、通信设备、医疗仪器和测试设备等领域。例如,在一个工业控制系统中,JTL40系列可以作为主控单元的电源供应,确保系统稳定供电并具有较高的可靠性。
    使用建议
    1. 散热管理:尽管JTL40系列采用自然对流冷却设计,但在高温环境下仍需考虑额外的散热措施。建议在环境温度较高或长期高负载运行的情况下,使用散热片或散热器以提高热管理效果。

    2. 负载管理:在选择输出电压和电流配置时,要确保负载不会超过电源的最大输出能力。避免长时间满载运行,特别是在高温环境下,以免影响电源寿命。

    3. 电磁干扰防护:为符合EMC标准,建议在输入端增加必要的滤波和防护电路,如增加220 µF/250 V电容来满足EN61000-4-4和EN61000-4-5标准。

    兼容性和支持


    JTL40系列电源模块与大多数标准接口和协议兼容。制造商提供了详细的技术文档和支持服务,包括产品手册、应用指南和在线技术支持。此外,可选的散热选项(如- HK型号)能够进一步提高电源在高温环境下的性能。

    常见问题与解决方案


    常见问题
    1. 启动困难:电源无法正常启动或启动延迟。
    2. 输出不稳定:输出电压波动较大。
    3. 过热报警:电源温度过高触发报警。
    解决方案
    1. 检查输入电压:确保输入电压在规定的范围内,且电源连接稳固。
    2. 检查负载:确认负载未超出电源的最大输出能力,并检查负载是否有异常情况。
    3. 加强散热:确保电源周围有足够的空气流通,避免堆积灰尘和杂物,必要时添加散热器。

    总结和推荐


    JTL40系列电源模块以其高效率、高可靠性、宽输入电压范围和多样的输出配置,成为各类应用的理想选择。在工业自动化和通信设备等需要稳定电源供应的环境中,JTL40系列表现出色。因此,强烈推荐在相关项目中使用该系列电源模块,以获得最佳的性能和稳定性。

JTL4048S05参数

参数
散热方式 -
输出电流最大值 8A
输出总功率 -
最大容性负载 -
类型 -
转换效率 92%
输入电压最小值 48V(DC)
输出电压组数 1
输出电压 5V
输入电压最大值 75V
开关频率 -
输出方式 DC-DC
特性 Remote On/Off,OCP,OVP,SCP,UVLO
长*宽*高 50.8mm(长度)*50.8mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
