JCA0424S03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 18 → 36 V 直流输入, 3.3V 直流输出, 4W
供应商型号: 1337110
供应商: element14
标准整包数: 1

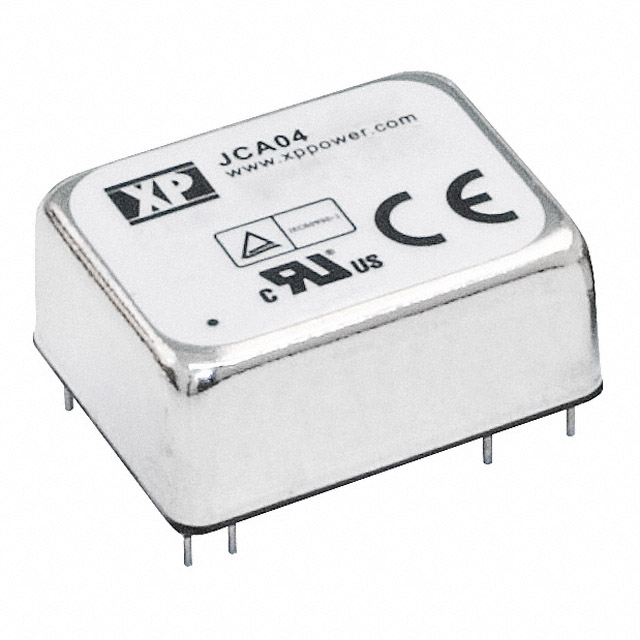

XP POWER AC-DC模块 JCA0424S03

JCA0424S03概述


    产品简介


    JCA系列是一款高效的DC-DC转换器,主要用于电源管理和电压调节。该系列产品适用于各种工业应用,如通信设备、医疗仪器、自动化控制系统及消费电子产品。其紧凑的尺寸(1.0” x 0.8”金属封装)和行业标准的引脚布局使其易于集成到现有设计中,且具有高效率、宽输入电压范围(2:1)和宽温度适应范围等显著特点。

    技术参数


    - 输入电压范围:5 V (4.5-9.0 VDC),12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-75 VDC)
    - 输出电压:多种固定电压,具体见技术手册表格
    - 初始设置精度:±1%
    - 启动延迟:最大200毫秒
    - 启动上升时间:典型值为3.5毫秒
    - 负载调节:±1%
    - 交叉调节(双输出模型):±5%
    - 过流保护:典型值150%,自动重启
    - 短路保护:连续运行,自动恢复
    - 过压保护:典型值150%,自动复位
    - 效率:最高可达85%
    - 隔离电压:输入至输出1500 VDC,输入至外壳500 VDC,输出至外壳500 VDC
    - 工作温度范围:-40°C 至 +100°C,输出功率在+75°C时线性降额至+100°C
    - 存储温度范围:-55°C 至 +125°C
    - 冷却方式:自然对流冷却
    - 电磁兼容性:符合EN55022,等级A(带外部组件时可达到等级B)

    产品特点和优势


    JCA系列DC-DC转换器的主要优势包括:
    - 高效率:最高可达85%,适用于节能应用
    - 宽输入电压范围:支持多种输入电压,适用于不同的电源环境
    - 宽温度范围:能够在极端环境下稳定工作,适合恶劣条件下的工业应用
    - 紧凑设计:金属封装,体积小巧,便于安装和空间利用
    - 高可靠性:通过UL和TUV认证,提供3年质保

    应用案例和使用建议


    应用案例
    - 通信设备:用于电信基站的电源管理,确保稳定供电
    - 医疗仪器:提供可靠的电源解决方案,确保仪器的正常运行
    - 自动化控制系统:适用于工厂自动化系统,确保控制系统的稳定运行
    使用建议
    - 正确选择型号:根据输入电压和输出需求选择合适的型号
    - 注意散热:尽管采用自然对流冷却,但在高负载情况下仍需考虑额外散热措施
    - 合理布局:引脚布局应符合行业标准,确保与电路板的良好连接

    兼容性和支持


    - 兼容性:JCA系列与多种电子设备和模块兼容,但需要确保输入输出电压和电流的匹配
    - 支持服务:厂商提供3年质保服务,并可能提供技术支持和故障排除指南

    常见问题与解决方案


    - 问题1:无法启动
    - 解决方法:检查输入电压是否在允许范围内,确认连接无误
    - 问题2:输出电压不稳定
    - 解决方法:检查负载变化是否过大,调整负载以保持稳定输出
    - 问题3:过热保护启动
    - 解决方法:检查散热情况,必要时增加散热装置

    总结和推荐


    综上所述,JCA系列DC-DC转换器以其高效率、宽输入电压范围、宽温度适应范围和高可靠性等特点,在多个领域具有广泛的应用前景。无论是通信设备还是工业控制系统,都能提供稳定的电源解决方案。强烈推荐在需要高效、可靠电源转换的应用中使用此产品。

JCA0424S03参数

参数
开关频率 -
转换效率 82%
输入电压最小值 24V(DC)
类型 -
输出电流最大值 1.22A
输出电压 3.3V
输出总功率 -
最大容性负载 -
输出电压组数 1
特性 OCP,OVP,SCP,UVLO
散热方式 -
输出方式 -
输入电压最大值 36V
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0424S03厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0424S03数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0424S03 JCA0424S03数据手册

JCA0424S03封装设计

查看详情并下载
Symbol
Footprint
3D Model
