JCM1524D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM系列, 18 → 36 V 直流输入, ±12V 直流输出, 15W
供应商型号: JCM1524D12-ND
供应商: Digi-Key
标准整包数: 1

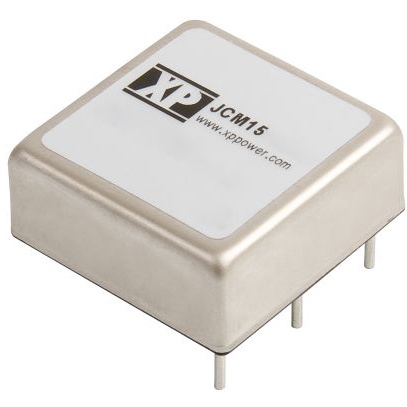

XP POWER AC-DC模块 JCM1524D12

JCM1524D12概述

    JCM Series DC-DC Converter 技术手册

    产品简介


    JCM 系列是高性能的 DC-DC 转换器,适用于多种工业和通信应用。该系列具有非常高的功率密度、宽输入电压范围以及高效率,适用于从15瓦到20瓦的应用需求。此外,JCM系列通过了UL和GB安全认证,并提供长达三年的保修期,确保其可靠性。

    技术参数


    - 输入电压范围:12V(9-18VDC)、24V(18-36VDC)、48V(36-75VDC)
    - 输出电压范围:参见表格
    - 最大效率:高达89%
    - 隔离度:输入到输出、输入到外壳、输出到外壳均为1600VDC
    - 工作温度范围:-40°C 到 +105°C
    - 开关频率:JCM15: 375kHz,JCM20: 330kHz
    - 功率密度:JCM15: 38.4W/in³,JCM20: 51.3W/in³
    - 电磁兼容性:符合EN55022 Class A、EN61000-4-2至EN61000-4-8标准
    - 环境适应性:储存温度-40°C至+125°C,湿度可达90%(非凝露)

    产品特点和优势


    JCM系列DC-DC转换器的主要优势在于其极高的功率密度和宽泛的工作温度范围,使其适合恶劣环境下的应用。此外,该系列产品提供了优秀的隔离度和高效率,保证了长时间稳定运行,提高了系统的整体可靠性和稳定性。

    应用案例和使用建议


    JCM系列广泛应用于电信、工业自动化、医疗设备等领域。在设计电路时,需要注意选择合适的输入电容器和输出电容值以优化系统性能。对于需要大电流的应用场合,如电信基础设施或工业控制系统,推荐使用JCM20系列以获得更高的电流输出能力。

    兼容性和支持


    该系列产品与大多数标准接口兼容,易于集成到现有系统中。制造商提供了详尽的技术支持和售后服务,包括在线文档、电话支持及现场服务,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    - 问题:无法启动
    - 解决方案:检查输入电压是否在指定范围内,确保输入电容器容量符合要求。
    - 问题:输出电压不稳
    - 解决方案:检查负载变化情况,确保负载电流在额定范围内,调整远程ON/OFF信号电平。
    - 问题:过温保护
    - 解决方案:检查散热装置是否正常工作,适当降低负载或增加外部冷却措施。

    总结和推荐


    总体而言,JCM系列DC-DC转换器是一款高度可靠的电源解决方案,具备出色的性能指标和广泛的应用范围。其高功率密度、宽泛的输入电压范围和优良的环境适应性使得它成为众多应用场景的理想选择。强烈推荐给对电源质量有严格要求的应用项目。

JCM1524D12参数

参数
输出方式 -
输入电压最小值 18V
特性 Remote On/Off,OCP,OVP,SCP
输出总功率 15W
输出电流最大值 625mA,625mA
散热方式 -
转换效率 88%
输出电压组数 2
输出电压 12V
开关频率 -
输入电压最大值 36V
最大容性负载 -
类型 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM1524D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM1524D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM1524D12 JCM1524D12数据手册

JCM1524D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.7552 ¥ 299.2263
5+ $ 34.684 ¥ 290.2617
10+ $ 33.6128 ¥ 281.2971
25+ $ 32.178 ¥ 269.2898
100+ $ 30.0354 ¥ 251.3588
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 299.22
