JCA0405D02

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 4.5 → 9 V 直流输入, ±12V 直流输出, 4W
供应商型号: DV-30241646
供应商: 海外现货
标准整包数: 1

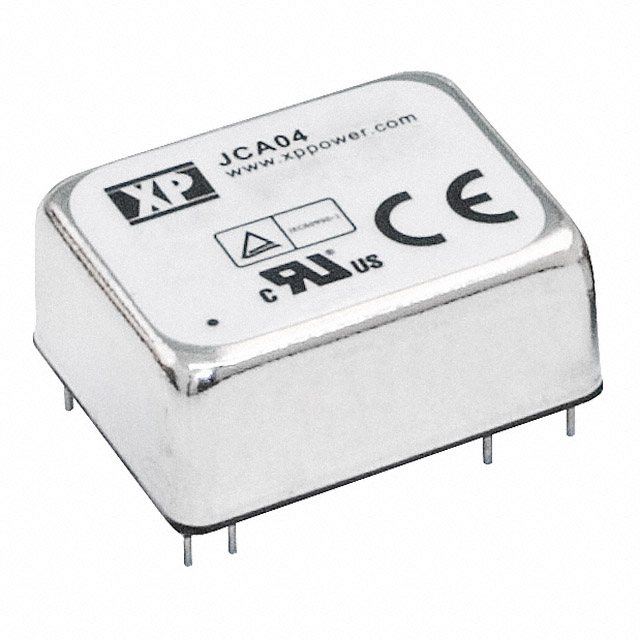

XP POWER AC-DC模块 JCA0405D02

JCA0405D02概述

    电子元器件产品技术手册:JCA系列DC-DC转换器

    1. 产品简介


    JCA系列DC-DC转换器是适用于广泛工业应用的高性能电源解决方案。该系列产品提供4瓦和6瓦两种功率输出,支持单输出和双输出模式,输入电压范围为5V至48V。JCA系列凭借其紧凑的设计和广泛的输入电压范围,在通信设备、工业自动化系统、医疗设备以及各种嵌入式系统中广泛应用。

    2. 技术参数


    - 功率输出:4瓦(JCA04)和6瓦(JCA06)
    - 输入电压范围:5V (4.5-9.0 VDC), 12V (9-18 VDC), 24V (18-36 VDC), 48V (36-75 VDC)
    - 输出电压:根据具体型号不同,提供不同的输出电压选项(如3.3V、5V、12V、15V、±5V、±12V、±15V等)
    - 效率:最高可达85%,具体取决于输入电压和输出电流
    - 启动时间:最大200毫秒,典型启动上升时间为3.5毫秒
    - 负载调节:±1%
    - 温度系数:±0.05%/°C
    - 隔离:输入到输出1500 VDC,基本绝缘;输入到外壳500 VDC;输出到外壳500 VDC
    - 工作温度范围:-40°C至+100°C,输出功率从100%线性降至0%
    - 存储温度范围:-55°C至+125°C
    - 保护功能:过流保护(150%典型)、短路保护(连续自动恢复)、过压保护(150%典型)

    3. 产品特点和优势


    - 紧凑设计:1.0" x 0.8"金属封装,适合空间受限的应用环境。
    - 行业标准引脚布局:易于集成到现有设计中。
    - 宽输入电压范围:支持2:1输入范围,满足多种输入需求。
    - 高可靠性:UL和TUV认证,具备3年质保。
    - 电磁兼容性:符合EN55022、EN61000-4-2、EN61000-4-3、EN61000-4-6、EN61000-4-8标准,确保良好的抗干扰性能。
    - 多功能性:支持单输出和双输出,方便不同应用场景的选择。

    4. 应用案例和使用建议


    - 工业自动化:可用于自动化控制系统,通过稳定的电源供应保障系统的稳定运行。
    - 通信设备:适合用于各类通信设备的电源模块,提供可靠且高效的电力供应。
    - 医疗设备:可用于医疗设备,如X光机、CT扫描仪等,确保医疗设备在复杂环境下稳定运行。
    - 嵌入式系统:特别适合于小型嵌入式设备,提供高效的能量转换,延长电池寿命。
    使用建议:
    - 在进行电源设计时,应考虑电容负载和输出电流的变化,确保选择合适的电容值以避免不稳定情况。
    - 针对高要求的应用场景,可以使用外部组件以进一步降低传导和辐射发射,达到EN55022等级B的标准。

    5. 兼容性和支持


    JCA系列DC-DC转换器与其他主流电子元器件具有良好的兼容性,能够无缝集成到现有的电路设计中。厂商提供了详细的技术支持和售后服务,包括详尽的产品文档、应用指南和故障排除指南,以帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:启动时出现异常延迟。
    - 解决方案:检查输入电压是否在规定的范围内,调整输出负载,确保电源能够正常启动。
    - 问题2:负载变化时输出电压波动较大。
    - 解决方案:检查负载是否超出规定范围,确保负载在额定范围内,同时检查电容值是否匹配,适当增加电容值以减小输出电压波动。
    - 问题3:电磁干扰严重。
    - 解决方案:增加外部滤波器,遵循厂商提供的应用指南,确保所有组件正确安装和配置,以减少电磁干扰。

    7. 总结和推荐


    JCA系列DC-DC转换器凭借其卓越的性能和广泛的适用性,成为各类工业应用的理想选择。该产品不仅在技术规格上表现出色,还在性价比方面极具竞争力。无论是工业自动化、通信设备还是医疗设备,JCA系列都能提供可靠的电源解决方案。鉴于其高效能和广泛的兼容性,我们强烈推荐该产品用于各种需要高效电源管理的应用场景。

JCA0405D02参数

参数
特性 OCP,OVP,SCP,UVLO
输入电压最大值 9V
输出方式 Fixed
输出电流最大值 170mA,170mA
类型 -
散热方式 -
开关频率 300KHz(Typ)
输出电压 12V
输出电压组数 2
转换效率 83%
最大容性负载 -
输入电压最小值 4.5V
输出总功率 4W
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0405D02厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0405D02数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0405D02 JCA0405D02数据手册

JCA0405D02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 52.8217 ¥ 450.569
5+ $ 50.1749 ¥ 427.9922
10+ $ 47.6794 ¥ 406.7054
库存: 9
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 450.56
直接购买
加入购物车
