HPU1K5PS24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Adjustable Output,Remote Sense,Standby Output,Universal Input 50A 24V 1 85V~264V(AC) 底座安装
供应商型号: 1765291
供应商: 海外现货
标准整包数: 1

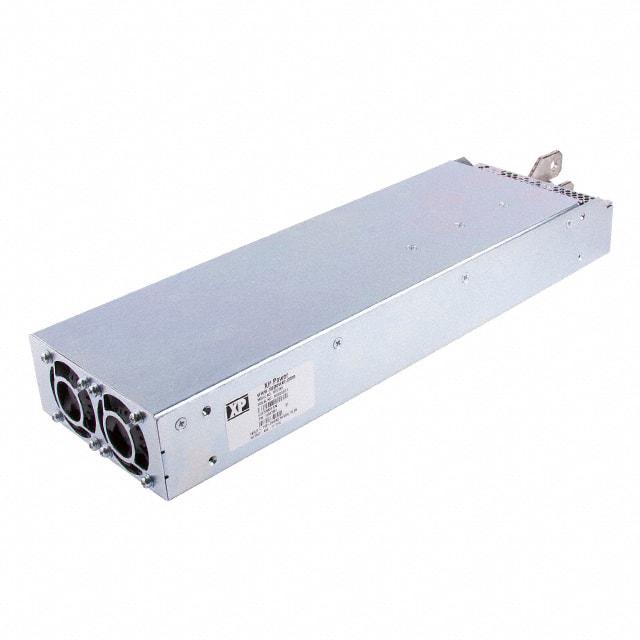

XP POWER AC-DC模块 HPU1K5PS24

HPU1K5PS24概述


    产品简介


    本产品属于HPU1K5系列电源适配器,专为高功率直流输出需求而设计。这些电源适配器适用于医疗、通信、工业自动化等需要高可靠性、高效能的应用领域。它们提供稳定的直流电压输出,具有优异的负载调整率和线性调整率,确保系统运行的稳定性和安全性。

    技术参数


    输入参数
    - 输入电压:85-264 VAC
    - 输入频率:47-63 Hz
    - 输入电流:13 A/6.5 A 典型(115/230 VAC)
    - 启动电流:35 A 最大(264 VAC)
    - 功率因数:>0.9
    - 接地泄漏电流:1.1 mA 最大(264 VAC 60Hz),<300 μA 最大(264 VAC -M 版本)
    - 输入保护:内部 T20 A/250 VAC 熔断器在相线和零线上
    输出参数
    - 输出电压:见型号表
    - 输出电压微调:通过电位器或外部电压,见型号表
    - 初始设置精度:±1% 额定值,满载时50%
    - 最小负载:无要求
    - 线性调整率:±0.5% 最大
    - 负载调整率:V1: ±0.5%,V2: ±5%
    - 启动延迟:1 秒 典型
    - 过冲/欠冲:0.5% 典型
    - 暂态响应:50-75-50% 负载变化时,偏差4%,恢复到2%以内 500μs
    - 波纹与噪声:24-48 V 模型:最大1% pk-pk,12 V 模型:最大2% pk-pk,V 稳压:最大3% pk-pk,带宽 20 MHz
    - 过电压保护:V1 额定值的115-140%,输入AC重启
    - 过温保护:自动重启
    - 过流保护:110 - 140% V1,V 稳压限流
    - 短路保护:连续,触发并重启(回跳模式)
    - 温度系数:0.02%/°C (预热20分钟后)
    信号与控制
    - AC OK:输出调节丢失的最小3 ms警告信号
    - DC OK:输出电压低于额定值90%的警告信号
    - Inhibit:通过向引脚提供2至5 mA的电流可以关闭电源和风扇
    - 故障:发出电源故障或DC故障的警告信号
    其他参数
    - 效率:典型90%
    - 隔离:输入到输出4000 VAC(2 x MOPP),输入到接地1500 VAC(1 x MOPP),输出到接地500 VDC
    - 开关频率:PFC 70 kHz,主转换器130 kHz 典型
    - 功率密度:18 W/in³
    - 平均无故障时间(MTBF):470 kHrs to Telecordia SR-332 at 25 °C

    产品特点和优势


    1. 高效率:高达90%的效率,适用于对能源消耗有严格要求的应用。
    2. 医疗安全认证:符合EN60601-1、ANSI/AAMI ES60601-1和IEC60950-1:2005标准,适合医疗设备使用。
    3. 可调节性和多功能性:可以通过电位器或外部电压进行输出电压的微调,适合不同应用需求。
    4. 良好的环境适应性:工作温度范围从-20°C到+70°C,存储温度范围从-40°C到+85°C,具有良好的抗振动和冲击能力。

    应用案例和使用建议


    应用案例
    - 医疗设备:提供可靠的直流电源,保证设备正常运行。
    - 通信设备:用于通信基站、路由器等高可靠性的应用场合。
    - 工业自动化:适用于自动化控制系统,需要稳定的电源供应以保证系统稳定运行。
    使用建议
    - 在高负载条件下使用时,注意散热,确保通风良好。
    - 适当调整负载,避免过载导致保护机制启动。
    - 对于复杂的应用场景,考虑使用多个单元进行并联,以提高系统的冗余度和稳定性。

    兼容性和支持


    本产品与其他电子元器件的兼容性良好,易于集成到各种系统中。制造商提供详尽的技术支持文档,包括详细的安装指南和维护手册。对于任何技术支持问题,客户可以通过技术支持热线或电子邮件获取帮助。

    常见问题与解决方案


    问题1:电源适配器在启动时无法正常工作
    解决方案:检查输入电源是否符合规范,确保输入电压在85-264 VAC范围内。如果电源开关频繁切换,请尝试更换输入电缆或检查输入电路是否存在短路问题。
    问题2:输出电压不稳定
    解决方案:检查输出端是否有负载变化较大或连接不牢固的情况。可以通过调整电位器来微调输出电压,或者重新配置输出端连接。
    问题3:电源适配器过热
    解决方案:检查散热系统是否正常工作,确保电源适配器周围有足够的通风空间。必要时增加外部冷却措施,如风扇。

    总结和推荐


    HPU1K5系列电源适配器以其高效能、高可靠性以及广泛的应用范围成为众多领域的理想选择。其强大的技术参数和丰富的产品特性使其在医疗设备、通信设施和工业自动化等领域具有明显优势。我们强烈推荐这款产品,特别是那些对电源质量有较高要求的应用场景。

HPU1K5PS24参数

参数
输入电压最小值 85V~264V(AC)
特性 Adjustable Output,Remote Sense,Standby Output,Universal Input
转换效率 -
输出总功率 -
输出电压 24V
输出方式 -
输入电压最大值 -
最大容性负载 -
输出电压组数 1
输出电流最大值 50A
散热方式 -
类型 -
开关频率 -
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HPU1K5PS24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

HPU1K5PS24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER HPU1K5PS24 HPU1K5PS24数据手册

HPU1K5PS24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7222.3272
5+ ¥ 7222.3272
10+ ¥ 7222.3272
50+ ¥ 7222.3272
100+ ¥ 7222.3272
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7222.32
