JCE0348S15-H

产品分类: AC-DC模块
厂牌: XP POWER

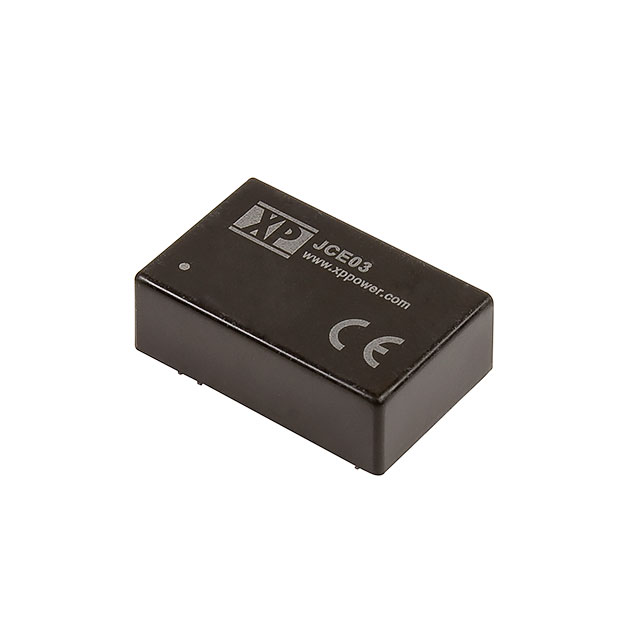

产品描述: XP Power DCDC转换器, JCE03系列, 36 → 75 V 直流输入, 15V 直流输出, 3W
供应商型号: 1672051
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JCE0348S15-H

JCE0348S15-H概述

    # JCE03 Series DC-DC Converter 技术手册

    产品简介


    JCE03系列DC-DC转换器是一款高效的电源模块,适用于多种电子设备。该系列产品具有宽输入电压范围、高隔离度和良好的热稳定性,特别适合于工业控制、通信系统及各种嵌入式应用场合。

    技术参数


    输入输出参数
    - 输入电压范围:9V~18V, 18V~36V, 36V~75V
    - 输出电压:单路输出(3.3V, 5.0V, 12.0V, 15.0V, 24.0V),双路输出(±3.3V, ±5.0V, ±12.0V, ±15.0V, ±24.0V)
    - 最大输出电流:单路输出高达900mA,双路输出高达450mA
    - 工作效率:最高可达81%
    - 隔离电压:1500VDC(可选3000VDC)
    性能参数
    - 线性调节精度:±0.5%
    - 负载调节精度:±1.2%
    - 交叉调节精度:±5%(适用于双输出模型)
    - 暂态响应时间:≤2ms(负载变化25%时)
    - 纹波噪声:80mV pk-pk(单路)/100mV pk-pk(双路,24V型号)
    环境参数
    - 工作温度:-40°C ~ +100°C
    - 存储温度:-55°C ~ +125°C
    - 湿度:95%RH非冷凝
    其他
    - 开关频率:330kHz
    - 封装尺寸:1.25 x 0.80 x 0.40英寸(31.75 x 20.32 x 10.16 mm)
    - 功率密度:7.5W/in³
    - 平均无故障时间:800,000小时

    产品特点和优势


    JCE03系列DC-DC转换器的主要特点是其宽输入电压范围、高效能及高可靠性。具体来说:
    - 宽输入电压范围使得其能够适应不同类型的供电系统;
    - 双路输出模式提供了更灵活的应用选项;
    - 高达3000VDC的隔离电压,确保电气安全;
    - 无最低负载要求的设计提升了系统的灵活性和可靠性;
    - 长达三年的质量保证,表明了厂商对产品质量的信心。

    应用案例和使用建议


    应用场景
    JCE03系列DC-DC转换器广泛应用于工业自动化、医疗设备、电信基础设施等领域,特别是需要宽输入电压范围和高可靠性的场合。
    使用建议
    - 在高湿度环境下使用时,建议加装防潮装置;
    - 当设备在高温环境中运行时,注意散热问题以避免过热;
    - 建议使用外部输入电容(330µF/100V)以增强电磁兼容性。

    兼容性和支持


    - 与其他标准电子元器件高度兼容;
    - 由厂商提供三年质保服务,同时在技术支持方面也提供了全面的支持。

    常见问题与解决方案


    问题一:如何处理纹波噪声过大的问题?
    解决方案:
    - 检查输入电压是否稳定;
    - 检查并调整输出滤波电路。
    问题二:如何解决输入电流不稳定的情况?
    解决方案:
    - 确认输入电压源是否可靠;
    - 确保输入滤波电容器容量充足且没有损坏。
    问题三:设备过热怎么办?
    解决方案:
    - 确保周围环境通风良好;
    - 减少负载以降低功耗。

    总结和推荐


    总体来看,JCE03系列DC-DC转换器凭借其高效、可靠的性能,非常适合作为各类设备的电源解决方案。特别是在工业控制、通信设备和其他需要宽输入电压范围的应用中表现尤为突出。我们强烈推荐这一产品给那些需要高性能、高可靠性的电源转换需求的客户。

JCE0348S15-H参数

参数
最大容性负载 -
输出电压组数 1
转换效率 81%
类型 -
开关频率 -
输出电压 15V
输出方式 -
输入电压最小值 48V(DC)
输出总功率 -
特性 SCP
输出电流最大值 200mA
输入电压最大值 75V
散热方式 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCE0348S15-H厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCE0348S15-H数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCE0348S15-H JCE0348S15-H数据手册

JCE0348S15-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
