JSK5048S3V3

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JSK50系列, 36 → 75 V 直流输入, 3.3V 直流输出, 50W
供应商型号: 1470-3452-ND
供应商: Digi-Key
标准整包数: 1

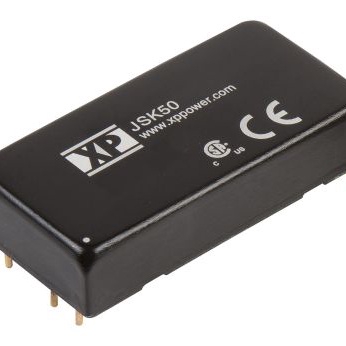

XP POWER AC-DC模块 JSK5048S3V3

JSK5048S3V3概述

    # JSK50 Series DC-DC Converter

    产品简介


    JSK50系列DC-DC转换器是一款高性能电源模块,主要用于提供稳定可靠的直流电压输出。该系列产品具有宽输入电压范围(9-75V),单路输出调节,高效率及高功率密度的特点,适用于信息技术设备(ITE)和其他需要稳定电源的应用场合。

    技术参数


    以下是JSK50系列DC-DC转换器的主要技术规格:
    | 参数 | 规格 |

    | 输入电压范围 | 9-75V DC |
    | 输出电压 | 3.3V至24V |
    | 输出电流 | 最大10A |
    | 过载保护 | 150% |
    | 短路保护 | 持续跳闸并重启 |
    | 工作温度范围 | -40°C至+105°C |
    | 存储温度范围 | -50°C至+125°C |
    | 效率 | 最高达92% |
    | 隔离电压 | 1500VDC,持续60秒 |
    | 尺寸 | 2.00" x 1.00" x 0.43" |
    | 重量 | 0.066磅(约30克) |

    产品特点和优势


    JSK50系列DC-DC转换器具备多项独特的功能和优势:
    1. 高效率:最高效率可达92%,减少能源损耗。
    2. 宽输入范围:支持9-75V宽输入电压范围,适用多种应用。
    3. 远程开关控制:通过外部信号控制开启或关闭,提高系统灵活性。
    4. 金属外壳:六面金属封装,增强散热性能,提高可靠性。
    5. 隔离特性:1500VDC的隔离电压确保安全运行。
    6. 长寿命:3年保修期,平均无故障时间长达220k小时。

    应用案例和使用建议


    应用案例
    JSK50系列DC-DC转换器广泛应用于各类信息技术设备、工业自动化设备以及医疗设备中。例如,在数据中心环境中,它可作为服务器电源的辅助单元,提供稳定的直流电压输出。
    使用建议
    1. 外部电容配置:为保证最佳性能,应在输入端添加适当大小的外部电容(如22µF/25V MLCC)。
    2. 温度管理:由于工作温度范围较广,使用时需注意散热设计,必要时可加装散热片。
    3. 负载管理:建议避免长时间满载运行,以延长产品寿命。

    兼容性和支持


    JSK50系列DC-DC转换器可与多种外部元件配合使用,包括不同类型的电容和电阻。此外,厂商提供详细的文档和技术支持,确保用户能够高效安装和使用该产品。用户手册详细说明了如何连接外部元件,并提供了常见问题解答和故障排除指南。

    常见问题与解决方案


    1. 输出电压不稳定
    - 解决方案:检查输入电压是否在规定范围内,检查外部电容是否正确连接。
    2. 过热保护启动
    - 解决方案:增加散热措施,如使用散热片或优化散热路径。
    3. 短路故障
    - 解决方案:检查负载电路是否有短路现象,排除后重新通电。

    总结和推荐


    总体而言,JSK50系列DC-DC转换器以其出色的性能和广泛的适用范围成为市场上一款极具竞争力的产品。其宽泛的输入电压范围、高效率、强大的隔离性能以及可靠的安全特性使其在众多应用场景中表现出色。对于需要稳定直流电源供应的应用场合,我们强烈推荐使用JSK50系列DC-DC转换器。

JSK5048S3V3参数

参数
输出总功率 50W
特性 Remote On/Off,SCP
开关频率 320KHz(Typ)
类型 -
输入电压最大值 75V
输出电压组数 1
输出电流最大值 10A
输出方式 Fixed
转换效率 89%
最大容性负载 -
输入电压最小值 36V
输出电压 3.3V
散热方式 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JSK5048S3V3厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JSK5048S3V3数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JSK5048S3V3 JSK5048S3V3数据手册

JSK5048S3V3封装设计

查看详情并下载
Symbol
Footprint
3D Model
