JTH1548S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTH系列, 18 → 72 V 直流输入, 15V 直流输出, 15W
供应商型号: 1618972
供应商: 海外现货
标准整包数: 10

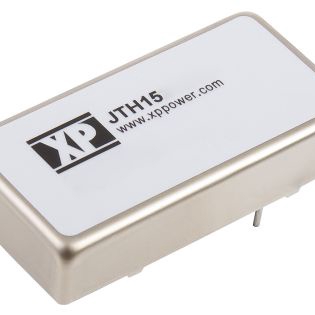

XP POWER AC-DC模块 JTH1548S15

JTH1548S15概述

    # 电子元器件产品技术手册解析
    本文将对一款名为JTH系列的直流到直流转换器进行详细解析,旨在帮助读者更好地了解其技术规格、应用范围及使用建议。

    1. 产品简介


    产品类型与主要功能
    JTH系列是一款高效的直流到直流转换器,专为广泛的工业应用设计。它具有高效率(最高可达86%)、宽输入电压范围(9-72 VDC)和高达1500 VDC的隔离电压,使其适用于多种场合,如电源供应、通信设备和自动化系统。
    应用领域
    - 电源供应:提供稳定可靠的电力输出。
    - 通信设备:满足电信行业对电源稳定性的要求。
    - 自动化系统:用于工厂自动化、机器人控制等领域。

    2. 技术参数


    | 参数类别 | 规格 |

    | 输出功率 | 15瓦 |
    | 输入电压范围 | 24 VDC (9-36 VDC)
    48 VDC (18-72 VDC) |
    | 隔离电压 | 1500 VDC(输入到输出)
    1000 VDC(输入到外壳)
    1000 VDC(输出到外壳) |
    | 效率 | 最高可达86% |
    | 工作温度 | -40°C至+100°C |
    | 认证 | UL认证 |

    3. 产品特点和优势


    独特功能与优势
    - 宽输入电压范围:可适应不同电压环境,提高了设备的通用性。
    - 高效率:节省能源,提高系统能效。
    - 宽工作温度范围:确保在极端环境下仍能稳定运行。
    - UL认证:确保产品符合国际安全标准,可靠性更高。
    - 远程启停:方便控制与监控,适合复杂应用场景。

    4. 应用案例和使用建议


    应用案例
    JTH系列常用于通信基站、工厂自动化系统和汽车电子设备。例如,在通信基站中,它可作为备用电源,确保在主电源故障时持续供电。
    使用建议
    - 合理选择输入电压范围:根据实际需求选择合适的输入电压范围,以保证系统的稳定运行。
    - 考虑散热问题:在高负载或高温环境下,需特别注意散热,确保设备长期稳定工作。

    5. 兼容性和支持


    兼容性
    JTH系列与多种电子设备兼容,广泛应用于各类电路设计中。由于其具备远程启停功能,可轻松集成到现有的控制系统中。
    厂商支持
    提供长达3年的质保服务,确保用户在购买后仍能得到良好的技术支持和维修服务。

    6. 常见问题与解决方案



    常见问题与解决方案


    1. 问:如何正确连接远程启停端口?
    - 答:通过引脚6(ROF)实现远程启停功能。开启时,引脚6电压应在+2.5V至+5.5V之间;关闭时,引脚6电压应在-0.7V至+0.8V之间。
    2. 问:启动延迟时间过长怎么办?
    - 答:检查输入电压是否稳定,必要时调整输入滤波电容值。
    3. 问:输出纹波电压过高如何解决?
    - 答:增大输出电容器容量,通常推荐值在330 µF至3300 µF之间。

    7. 总结和推荐


    综合评估
    JTH系列直流到直流转换器以其宽输入电压范围、高效节能、高可靠性等特点,在工业应用中表现出色。特别是在需要在恶劣环境下提供稳定电力供应的应用场景中,JTH系列是理想的选择。
    推荐
    鉴于其卓越的技术指标和广泛的应用范围,我们强烈推荐使用JTH系列直流到直流转换器。无论是作为备用电源还是主电源使用,它都能可靠地满足您的需求。

JTH1548S15参数

参数
开关频率 -
散热方式 -
输入电压最大值 72V
输出总功率 -
输出电流最大值 1A
类型 -
特性 OCP,OVP,SCP,UVLO
最大容性负载 -
输出方式 -
输出电压组数 1
输入电压最小值 48V(DC)
输出电压 15V
转换效率 86%
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTH1548S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTH1548S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTH1548S15 JTH1548S15数据手册

JTH1548S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
