JTD2024D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTD20系列, 9 → 36 V 直流输入, ±5V 直流输出, 20W
供应商型号: 1470-4095-ND
供应商: Digi-Key
标准整包数: 1

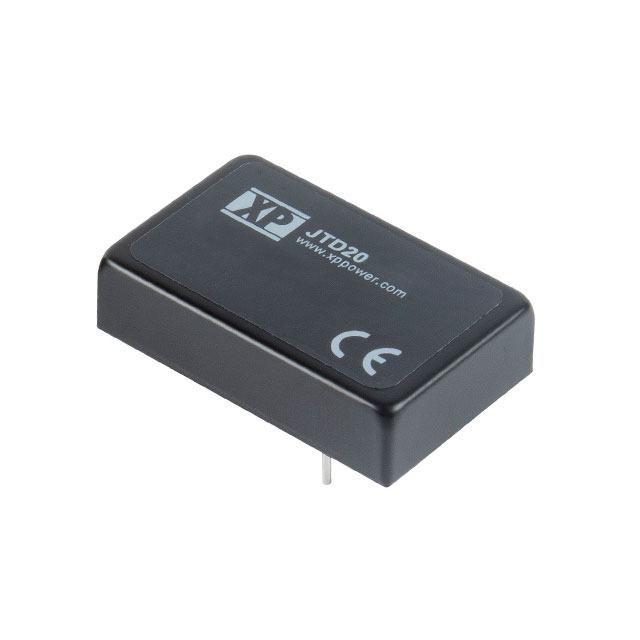

XP POWER AC-DC模块 JTD2024D05

JTD2024D05概述

    JTD20 Series DC-DC Converter 技术手册

    产品简介


    JTD20 系列是一款高效能的直流到直流转换器(DC-DC Converter),适用于多种工业和消费电子应用。它提供单输出和双输出型号,具有广泛的输入电压范围,能够灵活适应不同的电源需求。主要功能包括稳压、输出修剪、远程启停等,旨在为用户提供高可靠性和稳定性的电源解决方案。

    技术参数


    - 输入电压范围:9-36V(单输入)或18-75V(双输入)
    - 输出电压范围:3.3V至30VDC(单输出);±5V至±15VDC(双输出)
    - 输出电流:最大5500mA(3.3V输出),最小10mA(无负载)
    - 输入电流:最大8mA(双输入)
    - 效率:最高可达91%
    - 隔离电压:输入到输出3000VDC,输入和输出到外壳1600VDC
    - 工作温度范围:-40°C至+100°C
    - 封装尺寸:1.6" x 1" x 0.41" (40.6mm x 25.4mm x 10.4mm)
    - 重量:约29克

    产品特点和优势


    1. 宽输入电压范围:支持4:1的输入电压范围,可以灵活应用于不同电压环境。
    2. 高效率:最高效率可达91%,有效降低功耗,提高系统整体效率。
    3. 远程启停功能:通过外部信号控制电源的开关状态,增强系统的可操作性和可靠性。
    4. 全负载能力:能够在高达65°C的环境中满载运行,提高了工作的稳定性和可靠性。
    5. 强抗干扰能力:通过多项电磁兼容测试,确保在复杂环境下正常工作。

    应用案例和使用建议


    - 工业自动化:适用于各种工业设备中的电源转换,特别是在机器人、控制系统和传感器等领域。
    - 医疗设备:为医疗设备提供稳定可靠的电源,确保设备的稳定运行。
    - 通信设备:适用于通讯基站、路由器等设备,保证设备的稳定供电。
    使用建议:
    - 在应用中需要考虑电路板的散热设计,尤其是在高负载情况下,要保证良好的自然对流散热。
    - 使用外部电容器进行输出纹波抑制时,推荐使用330µF/100V电解电容。

    兼容性和支持


    - 兼容性:本系列产品与其他XPPower系列的产品兼容,方便系统集成。
    - 支持:提供三年保修服务,以及详尽的技术文档和支持,帮助用户更好地使用和维护设备。

    常见问题与解决方案


    1. 输出电压不稳定
    - 解决方法:检查输入电压是否在规定范围内,确认连接线是否松动或损坏。
    2. 温度过高导致保护关闭
    - 解决方法:改善散热条件,例如增加散热片或风扇辅助散热。
    3. 启动延迟
    - 解决方法:检查连接线和负载是否正确,尝试重新配置电路。

    总结和推荐


    JTD20 系列 DC-DC 转换器凭借其宽输入电压范围、高效率、远程启停功能以及强抗干扰能力,在众多应用场景中表现出色。其高可靠性使其成为工业自动化、医疗设备及通信设备的理想选择。总体而言,我们强烈推荐使用这款产品,特别是对于那些追求高效率和高可靠性的用户。

JTD2024D05参数

参数
输入电压最小值 9V~36V(DC)
输出电压 5V
输入电压最大值 36V
输出方式 DC-DC
输出电压组数 2
输出电流最大值 2A,2A
特性 Remote On/Off,OCP,OVP,SCP
散热方式 -
最大容性负载 -
转换效率 86%
开关频率 -
输出总功率 -
类型 -
长*宽*高 40.64mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTD2024D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
