JCA0312S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 9 → 18 V 直流输入, 5V 直流输出, 3W
供应商型号: 1289186
供应商: 海外现货
标准整包数: 1

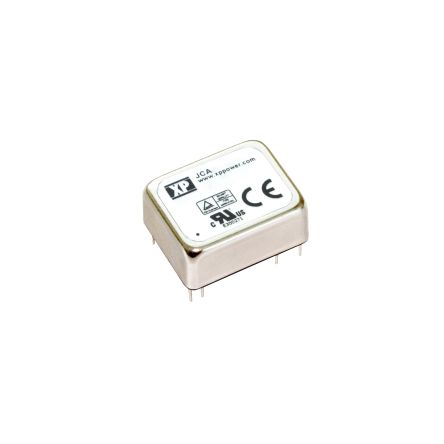

XP POWER AC-DC模块 JCA0312S05

JCA0312S05概述

    JCA 系列 DC-DC 转换器技术手册

    1. 产品简介


    JCA 系列 DC-DC 转换器是一款高性能的电源模块,设计用于各种工业和消费电子应用。它采用紧凑型 1.0" x 0.8" 金属封装,支持单输出和双输出模式,输入电压范围广泛,包括 5V、12V、24V 和 48V,满足不同设备的供电需求。JCA 系列适用于医疗设备、通信系统、自动化控制、仪器仪表等多种场合。

    2. 技术参数


    - 输入电压范围:5V(4.5-9.0VDC),12V(9-18VDC),24V(18-36VDC),48V(36-75VDC)
    - 启动电压:大于 90-95% 的额定输入电压
    - 关闭电压:小于 80% 的额定输入电压
    - 效率:最高可达 78%
    - 初始设置精度:±1%
    - 温度系数:±0.05%/°C
    - 隔离:1500VDC 输入到输出,基本绝缘;500VDC 输入到外壳;500VDC 输出到外壳
    - 开关频率:300kHz
    - 工作温度范围:-40°C 到 +100°C
    - 储存温度范围:-55°C 到 +125°C
    - 冷却方式:自然对流冷却

    3. 产品特点和优势


    - 高可靠性:UL 和 TUV 认证,确保产品符合国际安全标准。
    - 宽输入范围:支持多种输入电压,适应不同的应用场景。
    - 高效率:最大效率可达 78%,减少能源损耗。
    - 良好的温度稳定性:温度系数低,保证在宽温范围内性能稳定。
    - 保护功能:具备过电流保护、短路保护和过电压保护功能,确保长期可靠运行。

    4. 应用案例和使用建议


    JCA 系列 DC-DC 转换器常用于需要稳定电源供应的场合,如医疗设备、通信基站和自动化控制系统。例如,在医疗成像设备中,稳定可靠的电源供应是关键因素。为了确保最佳性能,建议在选择输入电压时考虑实际负载情况,并注意散热设计以保持适当的环境温度。此外,可以参考技术手册中的详细应用说明来优化配置。

    5. 兼容性和支持


    - 兼容性:JCA 系列转换器与其他主流电子设备具有良好的兼容性,可通过标准连接器进行安装和配置。
    - 支持服务:制造商提供三年质保,并有技术支持团队随时为客户提供帮助,确保客户在使用过程中能够得到及时有效的支持。

    6. 常见问题与解决方案


    - Q: 产品在极端温度下的表现如何?
    - A: JCA 系列在-40°C到+100°C的温度范围内均能正常工作。对于极端高温情况,可考虑增加散热措施。

    - Q: 如何处理过电流情况?
    - A: 该转换器内置过电流保护功能,当电流超过150%额定值时会自动切断输出,直到故障消除后恢复。

    - Q: 如何解决 EMI 问题?
    - A: 可通过添加外部滤波组件来降低传导发射水平,达到更高的电磁兼容性标准。

    7. 总结和推荐


    JCA 系列 DC-DC 转换器凭借其出色的性能、广泛的适用性和强大的保护功能,在众多应用场景中表现出色。无论是工业控制还是医疗设备领域,都是理想的选择。强烈推荐在要求高效率、稳定性和可靠性的项目中使用这款产品。

JCA0312S05参数

参数
输出电流最大值 600mA
输入电压最大值 18V
输出电压 5V
转换效率 75%
散热方式 -
输出方式 -
输入电压最小值 9V
输出电压组数 1
开关频率 -
输出总功率 3W
类型 -
最大容性负载 -
特性 OCP,OVP,SCP,UVLO
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA0312S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA0312S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA0312S05 JCA0312S05数据手册

JCA0312S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 168.5391
4+ ¥ 151.011
8+ ¥ 151.011
库存: 15
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 168.53
