JTF1524S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 9 → 36 V 直流输入, 12V 直流输出, 15W
供应商型号: 2099480
供应商: element14
标准整包数: 1

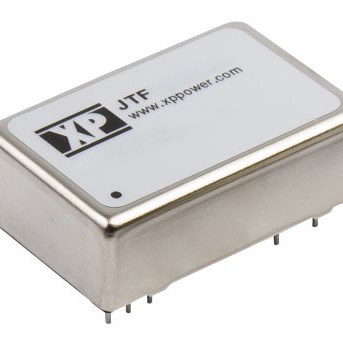

XP POWER AC-DC模块 JTF1524S12

JTF1524S12概述

    JTF系列DC-DC转换器产品手册

    产品简介


    JTF系列是高功率密度的DC-DC转换器,适用于广泛的应用领域。这款转换器具备宽输入电压范围、高效的能量转换和良好的可靠性,适用于工业控制、通信系统、医疗设备和其他需要高效能电力转换的场合。

    技术参数


    - 输入电压范围:24V(9-36VDC),48V(18-75VDC)
    - 输入电流:详见技术表格
    - 输入滤波器:π网络
    - 输入反射纹波电流:20mA峰值到峰值通过12µH电感器和47µF电容器,频率范围为5Hz至20MHz
    - 输入浪涌电流:24V型号:50VDC持续100ms(1秒内为12W版本)
    48V型号:100VDC持续100ms(1秒内为12W版本)
    - 输出电压:详见技术表格
    - 最小负载要求:无最小负载要求
    - 启动延迟:20毫秒典型值
    - 线性调节:±0.2%最大单路输出,±0.5%最大双路输出
    - 负载调节:±0.5%最大单路输出,±1.0%最大双路输出
    - 交叉调节:±5%双路输出型号(见注释2)
    - 瞬态响应:<3%最大偏差,在250微秒内恢复到1%以内
    - 纹波噪声:JTF08、JTF10和JTF12:85mV峰峰值,20MHz带宽;JTF15:60mV峰峰值
    - 过载保护:JTF08和JTF15:150%全负载典型值;JTF10和JTF12:170%全负载典型值
    - 过压保护:详见技术表格
    - 短路保护:跳闸重启(休眠重启)并自动恢复
    - 最大电容负载:详见技术表格
    - 温度系数:±0.02/℃最大
    - 隔离电压:输入对输出1600VDC,输入对外壳1600VDC,输出对外壳1600VDC
    - 隔离电容:JTF15:2000pF最大值,其他型号:1500pF最大值
    - 开关频率:JTF15:330kHz典型值,其他型号:270kHz典型值
    - 功率密度:JTF08:20W/in³,JTF10:25W/in³,JTF12:30W/in³,JTF15:37.5W/in³
    - 平均无故障时间:>1MHrs到MIL-HDBK-217F标准,GB
    - 效率:详见技术表格
    - 工作环境温度:-40°C至+105°C,负载从100%降额到0%在+60°C至+105°C之间
    - 存储温度:-40°C至+125°C
    - 湿度:最高90%,非凝结
    - 冷却方式:自然对流
    - 电磁兼容性
    - 发射:EN55022 A类,外部组件应用注意
    - 静电放电抗扰度:EN61000-4-2,等级3,性能标准B
    - 辐射抗扰度:EN61000-4-3,10V/m,性能标准A
    - 脉冲抗扰度:EN61000-4-4,等级3,性能标准B
    - 浪涌抗扰度:EN61000-4-5,等级2,性能标准B
    - 传导抗扰度:EN61000-4-6,10Vrms,性能标准A
    - 磁场抗扰度:EN61000-4-8,1A/m,性能标准A
    - 安全认证:UL60950-1 & CAN/CSA C22.2 No. 60950-1(仅JTF08、JTF10和JTF12)

    产品特点和优势


    JTF系列DC-DC转换器具有以下独特的功能和优势:
    - 高功率密度:紧凑的设计能够在有限的空间内提供更高的功率输出。
    - 宽输入电压范围:适用于不同电源输入的设备,提高了系统的灵活性。
    - 卓越的环境适应性:工作温度范围广,适应多种环境条件。
    - 高效的能量转换:高效率减少了能耗,降低了运行成本。
    - 全面的保护机制:包括过载、过压和短路保护,确保稳定可靠运行。
    - 高隔离电压:防止高压串扰,提升了安全性。

    应用案例和使用建议


    应用案例:JTF系列DC-DC转换器在工业自动化控制系统中表现出色。例如,在一个工厂自动化生产线中,用于为传感器、执行器等设备供电,以确保生产线的连续性和稳定性。
    使用建议:
    - 在选择输出电压时,根据实际需求选择合适型号,避免因过载而影响系统稳定性。
    - 使用适当的输入滤波器可以减少纹波噪声,提高系统整体性能。
    - 定期检查和维护,确保转换器处于最佳工作状态。

    兼容性和支持


    JTF系列DC-DC转换器设计兼容多种输入电压和输出电压组合,适用于广泛的工业设备。制造商提供了详尽的技术支持和维护文档,包括安装指南、维护手册等,帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    - 问题:如何进行远程开启和关闭?
    - 解答:通过控制引脚1上的电压来实现。当引脚1电压在3至12VDC范围内或开路时,输出开启;当引脚1电压小于1.2VDC或短接引脚1、2和3时,输出关闭。

    - 问题:如何解决过载保护触发问题?
    - 解答:首先确认负载是否超出额定范围,如是,则减小负载或更换更高额定的转换器。如无负载问题,则检查电路连接和电源输入是否正常。

    总结和推荐


    JTF系列DC-DC转换器凭借其高功率密度、宽输入电压范围、高效的能量转换及卓越的保护机制,成为工业自动化、通信系统等领域的重要选择。其广泛的应用范围和强大的兼容性使其在市场上具备较强的竞争力。综上所述,强烈推荐在需要高效、稳定电力转换的场合使用此产品。

JTF1524S12参数

参数
散热方式 -
最大容性负载 -
开关频率 -
输出方式 -
类型 -
输出电压 12V
转换效率 90%
输出总功率 -
输出电流最大值 1.25A
输入电压最小值 9V~36V(DC)
输入电压最大值 36V
输出电压组数 1
特性 Remote On/Off,OCP,OVP,SCP
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF1524S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
