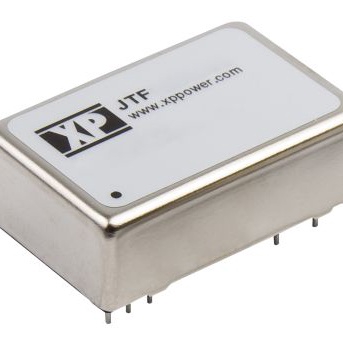

JTF0824D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 9 → 36 V 直流输入, ±15V 直流输出, 8W
供应商型号: JTF0824D15
供应商: TME
标准整包数: 1
XP POWER AC-DC模块 JTF0824D15

JTF0824D15概述

    # JTF系列电源转换器技术手册

    产品简介


    基本介绍
    JTF系列是高功率密度的直流-直流转换器,专为工业和电信应用设计。这些转换器具有广泛的输入电压范围、多种输出电压选项和优良的电气特性,适用于各种严苛的应用环境。
    主要功能
    - 高功率密度:适用于空间有限的应用场合。
    - 广泛的输入电压范围(9-75 VDC):能够适应不同供电系统的需求。
    - 宽工作温度范围:从-40°C到+105°C,适合极端环境。
    - 隔离保护:提供1600 VDC的隔离保护,确保设备的安全性。
    - 多种输出配置:支持单路和双路输出。
    应用领域
    广泛应用于通信设备、工业自动化、医疗设备、航空航天等领域。

    技术参数


    | 参数名称 | 描述 |

    | 输入电压范围 | 9-36 VDC (24V版本), 18-75 VDC (48V版本) |
    | 输出电压 | 见型号和规格表格 |
    | 最大输出电流 | 见型号和规格表格 |
    | 初始设定精度 | ±1.0%(JTF15),±1.2%(其他) |
    | 负载调节率 | ±0.5%(单输出),±1.0%(双输出) |
    | 交叉调节率 | ±5%(双输出型号) |
    | 瞬态响应时间 | <3%偏差,250µs内恢复至1% |
    | 过载保护 | 150%至170%额定负载 |
    | 短路保护 | 自动重启动 |
    | 效率 | 见型号和规格表格 |
    | 工作温度范围 | -40°C至+105°C |
    | 储存温度范围 | -40°C至+125°C |

    产品特点和优势


    - 高功率密度:体积小、功率高,适合空间受限的应用场合。
    - 宽输入电压范围:可适应不同的输入电压,灵活多变。
    - 优良的电气特性:出色的负载调节率和初始设定精度保证了稳定的输出。
    - 隔离保护:提供高标准的隔离保护,提高设备的安全性。
    - 长寿命:长达3年的保修期和超过1百万小时的平均无故障时间。

    应用案例和使用建议


    应用案例
    JTF系列转换器广泛应用于通信基站、数据中心、医疗设备和工业自动化系统。例如,在一个医疗设备中,JTF系列转换器可以为设备的各个模块提供稳定可靠的电源。
    使用建议
    - 在选择具体型号时,应根据实际需求选择合适的输入电压和输出电压组合。
    - 确保散热良好,尤其是在高负载情况下。
    - 对于需要严格电磁兼容性的应用,可以参考技术手册中的相关建议进行防护设计。

    兼容性和支持


    - 兼容性:该系列产品与其他标准接口兼容,可方便集成到现有系统中。
    - 支持服务:制造商提供详尽的技术支持和售后服务,包括使用指导、故障排查等。

    常见问题与解决方案


    常见问题及解决方案
    1. Q:输出电压不稳定
    - A:检查负载是否过轻或过大,调整负载大小至合适范围。
    2. Q:转换效率低
    - A:确保散热良好,使用适当的散热片或风扇。
    3. Q:输出纹波过大
    - A:检查输出滤波电容容量,更换更高容量的电容。

    总结和推荐


    JTF系列直流-直流转换器以其高功率密度、宽输入电压范围和优良的电气特性在市场上占据显著位置。其广泛的应用范围和卓越的可靠性使其成为众多行业用户的首选。无论是从性能还是成本考虑,都值得推荐使用。建议在选择时充分考虑实际应用场景的需求,以确保最佳效果。

JTF0824D15参数

参数
开关频率 -
输出总功率 -
输出电压 15V
散热方式 -
输出电流最大值 265mA,265mA
特性 Remote On/Off,OCP,OVP,SCP
输入电压最小值 9V~36V(DC)
输出方式 -
转换效率 87%
最大容性负载 -
输出电压组数 2
类型 -
输入电压最大值 36V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF0824D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF0824D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF0824D15 JTF0824D15数据手册

JTF0824D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 42.237 ¥ 326.3296
5+ $ 32.9232 ¥ 265.8982
10+ $ 29.2182 ¥ 235.9754
50+ $ 27.7415 ¥ 226.0319
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 326.32
直接购买
加入购物车
