JCM2012D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM系列, 9 → 18 V 直流输入, ±15V 直流输出, 20W
供应商型号: 1227472
供应商: 海外现货
标准整包数: 1

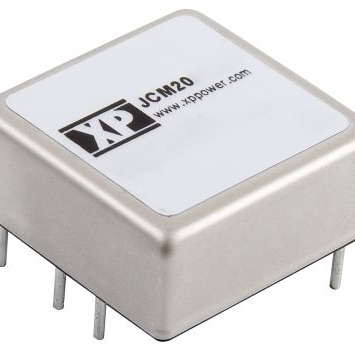

XP POWER AC-DC模块 JCM2012D15

JCM2012D15概述


    产品简介




    JCM系列直流-直流转换器是一种高效的电源模块,适用于各种工业应用。该系列产品提供15瓦和20瓦两种功率等级,具有高功率密度、宽输入电压范围和良好的电气性能。其主要功能包括多种输出电压选择、过载保护和远程控制等功能,广泛应用于通信设备、工业自动化控制系统和医疗设备等领域。


    技术参数




    - 输入电压范围:12 V(9-18 VDC)、24 V(18-36 VDC)、48 V(36-75 VDC)
    - 输入电流:见具体型号表格
    - 效率:最高可达89%
    - 隔离电压:1600 VDC
    - 输出电压:详见型号表格
    - 最大负载电容:见具体型号表格
    - 工作温度范围:-40 °C 至 +105 °C
    - 启动延迟时间:20 ms(典型值)


    产品特点和优势




    JCM系列直流-直流转换器具备以下显著特点和优势:
    - 高功率密度:JCM15的功率密度高达38.4 W/in³,JCM20的功率密度为51.3 W/in³,大大节省了空间。
    - 宽输入电压范围:可接受12 V至75 V的输入电压,适用于不同的应用场合。
    - 高效率:最高效率可达89%,有效减少能耗。
    - 过压保护:提供针对不同输出电压的过压保护机制,确保系统安全。
    - 隔离特性:具有高隔离电压,保证安全可靠运行。


    应用案例和使用建议




    应用案例:JCM系列常用于需要稳定电源供应的通信设备,如路由器和交换机,以及医疗设备中的电源模块。此外,在工业自动化控制系统中,这些转换器也被广泛应用于传感器和执行机构的供电。

    使用建议:根据实际需求选择合适的型号。在使用过程中,建议采用适当的散热措施以保持设备正常运行。例如,若设备在高温环境下运行,应考虑增加外部散热装置。


    兼容性和支持




    - 兼容性:JCM系列直流-直流转换器与其他标准电子元器件和设备兼容,方便集成到现有的系统中。
    - 支持:制造商提供三年质保,并提供详尽的技术文档和客户支持服务。


    常见问题与解决方案




    - 问题1:如何调整输出电压?
    - 解决方法:使用外部电位器(如100 kΩ)进行调节。

    - 问题2:设备在启动时出现延时现象。
    - 解决方法:检查输入电源是否符合要求,必要时增加输入滤波电容。

    - 问题3:输出电压不稳定。
    - 解决方法:检查输出端电容是否合适,并适当增加电容值。


    总结和推荐




    综上所述,JCM系列直流-直流转换器凭借其高效、稳定和高可靠性的特点,在工业应用中表现出色。其广泛的适用范围和强大的技术支持使其成为众多设备的理想选择。强烈推荐使用此产品,特别是对高效能和稳定性有较高要求的应用场合。

JCM2012D15参数

参数
转换效率 89%
散热方式 -
特性 Remote On/Off,OCP,OVP,SCP
输出方式 Fixed
输出电压组数 2
类型 -
输出电压 15V
输入电压最大值 18V
最大容性负载 -
输出总功率 20W
开关频率 330KHz
输入电压最小值 9V
输出电流最大值 667mA,667mA
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM2012D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM2012D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM2012D15 JCM2012D15数据手册

JCM2012D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 530.1124
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 530.11
直接购买
加入购物车
