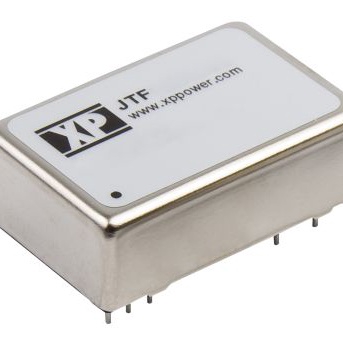

JTF1548D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTF系列, 18 → 75 V 直流输入, ±15V 直流输出, 15W
供应商型号: 1672506
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JTF1548D15

JTF1548D15概述


    产品简介


    JTF系列直流-直流转换器是一种高功率密度的电源解决方案,适用于多种应用领域。这些转换器能够提供单输出和双输出电压,广泛应用于工业自动化、通信设备、医疗仪器和航空航天等领域。它们具备宽输入范围和高效率,确保在各种工作条件下稳定运行。

    技术参数


    - 输入电压范围:24V(9-36VDC),48V(18-75VDC)
    - 最大功率:8-15瓦特
    - 工作效率:高达90%
    - 工作温度范围:-40°C 至 +105°C
    - 隔离电压:1600 VDC(输入到输出、输入到外壳、输出到外壳)
    - 输入电流:见表格
    - 输入滤波器:π型网络
    - 浪涌电流:24V型号:50VDC,48V型号:100VDC
    - 输出电压精度:±1.0%(JTF15), ±1.2%(其他)
    - 负载调节率:±0.5%(单输出),±1.0%(双输出)
    - 瞬态响应:<3%最大偏差,恢复到1%以内需要250µs
    - 过载保护:150%-170%全负载
    - 短路保护:自动恢复
    - 安全认证:UL60950-1 & CAN/CSA C22.2 No. 60950-1

    产品特点和优势


    JTF系列直流-直流转换器具有以下几个显著优势:
    - 高功率密度:使得体积更小,重量更轻,便于安装和集成。
    - 宽输入范围:支持广泛的电压输入,提高了系统的灵活性。
    - 高效率:在不同的负载和工作条件下均能保持高效。
    - 高可靠性:工作温度范围广,具备全面的保护机制。
    - 高隔离电压:确保安全性,符合相关标准。

    应用案例和使用建议


    JTF系列转换器在许多应用中表现出色,例如在自动化控制系统中作为电源模块。在实际使用中,可以遵循以下建议以获得最佳效果:
    - 确保正确的输入电压范围:选择合适的输入电压以避免损坏设备。
    - 合理分配负载:根据输出负载调整输入电流,以实现最佳效率。
    - 考虑散热:由于JTF系列转换器可在自然对流下工作,设计时需确保良好的散热环境。

    兼容性和支持


    - 兼容性:JTF系列转换器可与其他标准电子元件和设备无缝配合使用。
    - 技术支持:厂商提供详细的用户手册和技术支持服务,以帮助用户正确安装和使用产品。

    常见问题与解决方案


    1. 问题:设备无法启动。
    - 解决方案:检查输入电压是否在规定范围内,确认远程控制信号正常。

    2. 问题:输出电压不稳定。
    - 解决方案:检查输入电压稳定性,增加外部输入电容器以提高滤波效果。

    3. 问题:设备出现过热现象。
    - 解决方案:改善散热条件,确保通风良好;适当减少负载。

    总结和推荐


    总体而言,JTF系列直流-直流转换器以其高功率密度、宽输入范围、高效率和强大的保护机制,成为一款出色的电源解决方案。它在多个领域的广泛应用证明了其可靠性和优越性。因此,我强烈推荐这一产品给需要高性能电源模块的用户和工程师。

JTF1548D15参数

参数
散热方式 -
类型 -
输出电流最大值 500mA,500mA
开关频率 -
最大容性负载 -
输出电压组数 2
特性 Remote On/Off,OCP,OVP,SCP
输入电压最大值 75V
输入电压最小值 18V
转换效率 90%
输出方式 -
输出总功率 15W
输出电压 15V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTF1548D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTF1548D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTF1548D15 JTF1548D15数据手册
