JTC0624D05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: SCP 266KHz(Typ) 80% 6W 600mA 5V 2 36V 9V Fixed DIP 通孔安装
供应商型号: 1435473
供应商: 海外现货
标准整包数: 1

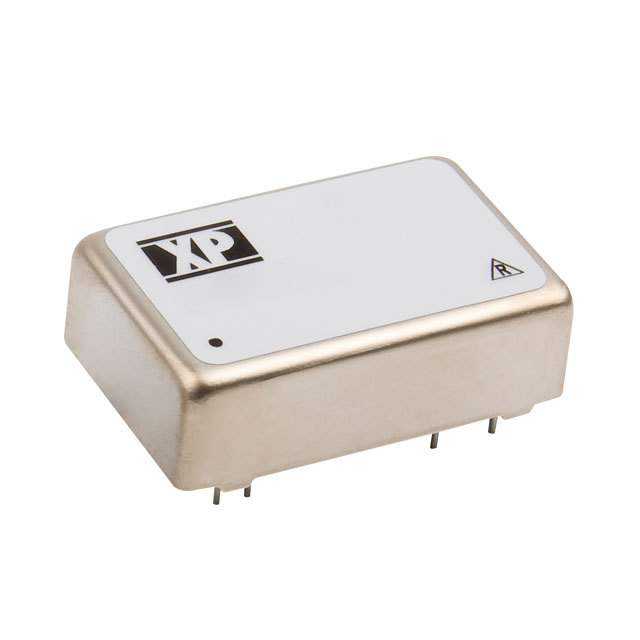

XP POWER AC-DC模块 JTC0624D05

JTC0624D05概述


    产品简介


    JTC系列电子元器件是高效率、高可靠性的DC-DC转换器,适用于多种工业和通信应用。该系列产品包括单输出和双输出型号,可以广泛应用于电信、数据中心、医疗设备、测试仪器以及任何需要稳定电源输出的领域。这些转换器具有宽输入电压范围、高隔离电压、快速瞬态响应和紧凑的封装设计,确保了卓越的性能和稳定性。

    技术参数


    - 输入电压范围:9-36V DC(24V输入)或18-72V DC(48V输入)
    - 输出电压:见表格
    - 输出电流:见表格
    - 最大电容负载:见表格
    - 效率:见表格
    - 输入电流:见表格
    - 启动延迟:<800ms
    - 启动上升时间:<10ms
    - 线性调节率:±0.5%
    - 负载调节率:±0.5%(±1.5%对于3.3V和±3.3V模型)
    - 交叉调节率:±5%(双输出模型)
    - 瞬态响应:最大偏差<1.5%,恢复至1%内需200µs
    - 纹波噪声:60mV峰峰值(3.3V到15V模型),100mV峰峰值(18V模型),150mV峰峰值(24V模型),带宽为20MHz
    - 短路保护:自动重启模式
    - 隔离电压:1500VDC输入到输出,可选3500VDC(添加后缀“-H”)
    - 隔离电阻:10^9 Ω
    - 开关频率:266kHz
    - 功率密度:JTC04: 10W/in³,JTC06: 15W/in³
    - 温度范围:-40°C至+100°C
    - 存储温度:-40°C至+125°C
    - 湿度:最高95%,非凝结
    - 冷却方式:自然对流

    产品特点和优势


    JTC系列DC-DC转换器的主要特点是高效率、高可靠性、宽输入电压范围和紧凑设计。特别值得一提的是,它们具有优秀的负载和线性调节能力,以及可靠的短路保护机制。这些特性使得JTC系列在恶劣环境中依然能够提供稳定的电源输出。此外,3500VDC的隔离电压和10^9 Ω的隔离电阻进一步提高了其在安全关键应用中的适用性。因此,JTC系列在工业自动化、通信设备和其他高可靠性需求的应用中表现出色。

    应用案例和使用建议


    JTC系列DC-DC转换器广泛应用于电信设备、医疗设备和测试仪器等领域。例如,在数据中心中,JTC系列可以用于提供稳定的电源给服务器和网络设备;在医疗设备中,高精度和高稳定性的电源输出对其正常运行至关重要,而JTC系列能够满足这些需求。使用时,建议关注输入电压范围、负载调节率和散热情况,以确保转换器的最佳性能。

    兼容性和支持


    JTC系列DC-DC转换器与多种输入电压和负载条件兼容。如果需要更高的隔离电压(3500VDC),可以通过添加后缀“-H”来实现。制造商提供三年质保和全面的技术支持,包括详细的安装指南和故障排除手册,帮助用户更好地使用和维护这些产品。

    常见问题与解决方案


    1. 问题:设备启动时电源输出不稳定。
    - 解决方案:检查输入电压是否在规定范围内,并确认所有连接是否正确。若问题依旧,检查是否有过载现象。

    2. 问题:转换器发热严重。
    - 解决方案:确保设备周围有足够的通风空间,并参考数据表中的温度限制。必要时可加装散热片或其他散热装置。
    3. 问题:电源输出纹波较大。
    - 解决方案:增加输出电容容量,以提高滤波效果。同时,检查输入电源的质量,确保输入电压稳定。

    总结和推荐


    总体来看,JTC系列DC-DC转换器是一款高性能、高可靠性的电源解决方案。其广泛的输入电压范围、优秀的负载和线性调节能力、可靠的短路保护机制以及良好的散热设计使其成为各种工业和通信应用的理想选择。无论是电信、医疗还是测试仪器领域,JTC系列都表现出色。因此,强烈推荐使用这款产品,特别是在对电源质量要求较高的场合。

JTC0624D05参数

参数
类型 -
转换效率 80%
输出电压组数 2
输入电压最小值 9V
输出电压 5V
特性 SCP
最大容性负载 -
输出电流最大值 600mA
输入电压最大值 36V
开关频率 266KHz(Typ)
输出方式 Fixed
散热方式 -
输出总功率 6W
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTC0624D05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTC0624D05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTC0624D05 JTC0624D05数据手册

JTC0624D05封装设计

查看详情并下载
Symbol
Footprint
3D Model
