JCP4024T0512

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,OCP,OVP,SCP 350KHz(Typ) 90% 40W 6A,400mA,400mA 5V 3 36V 18V Fixed 通孔安装
供应商型号: 1435548
供应商: 海外现货
标准整包数: 1

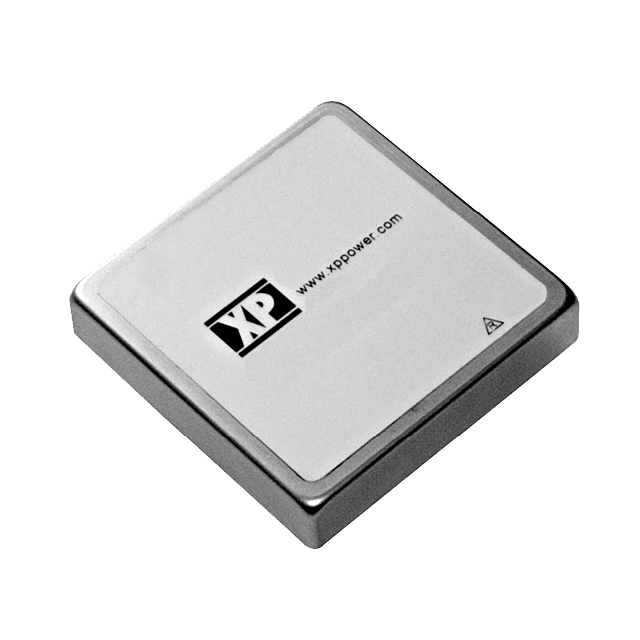

XP POWER AC-DC模块 JCP4024T0512

JCP4024T0512概述


    产品简介


    JCP系列是一款高效且可靠的电源模块,适用于多种工业和商业应用。该系列包括单输出、双输出及三输出型号,输入电压范围广泛,能够满足不同场合的需求。JCP系列电源模块具有高效率(最高可达92%)、宽工作温度范围(-40°C至+100°C)和坚固的金属外壳设计,使其能够在恶劣环境中稳定运行。

    技术参数


    - 输入参数:
    - 输入电压范围:9-18 VDC, 18-36 VDC, 36-75 VDC
    - 输入电流:具体值见表
    - 输入滤波器:π网络
    - 欠压锁定:开启>71%额定输入,关闭<67%额定输入
    - 输出参数:
    - 输出电压:见表
    - 输出电压调节:±10%
    - 最小负载:见表
    - 线路调节:±0.5%最大值(单输出和双输出),±1.0%最大值(三输出的V1),±3.0%最大值(三输出的辅助输出)
    - 负载调节:±0.5%最大值(单输出),±1.0%最大值(双输出),±1.0%最大值(三输出的V1),±4.0%最大值(三输出的辅助输出)
    - 设定点精度:±1.5%最大值(单输出和双输出),±1.5%最大值(三输出的V1),±3.0%最大值(三输出的辅助输出)
    - 电压平衡:±2.0%最大值
    - 纹波与噪声:2.5V, 3.3V, 5.0V模型:50mV pk-pk最大值;12.0V, 15.0V模型:75mV pk-pk最大值(带宽20MHz)
    - 暂态响应:5%最大偏差,300μs内恢复到1%(负载变化25%)
    - 保护功能:
    - 过电压保护:具体值见表
    - 过电流保护:110%-140%
    - 短路保护:连续,跳闸后重启(限流模式)
    - 遥控开/关:ON:>3.5至75 VDC或开路;OFF:<1.8 VDC
    - 温度保护:当外壳温度达到110°C时自动关闭
    - 隔离参数:
    - 隔离电压:输入对输出 1500 VDC,输入对外壳 1500 VDC
    - 隔离电阻:最小10^9 Ω
    - 环境参数:
    - 工作温度:-40°C至+100°C,从+60°C开始降额至+100°C
    - 存储温度:-55°C至+125°C
    - 工作湿度:最高90%,非凝结
    - 冲击:30g,半正弦波18ms脉冲,6个轴各3次
    - 振动:5-500Hz,3g,3个轴各10分钟
    - EMC与安全:符合EN55022标准,ESD免疫符合EN61000-4-2标准,辐射免疫符合EN61000-4-3标准,传导免疫符合EN61000-4-6标准

    产品特点和优势


    JCP系列电源模块以其高效率、宽输入电压范围、多功能输出选择和坚固耐用的设计著称。这些特点使其非常适合于工业自动化、通信系统、医疗设备和数据中心等多种应用场景。此外,宽工作温度范围和严格的环境适应性标准,确保其在各种苛刻环境下的可靠性。

    应用案例和使用建议


    应用案例:
    - 工业自动化:用于驱动电机、传感器和其他控制设备。
    - 通信系统:为路由器、交换机和其他电信设备提供稳定电源。
    - 医疗设备:在医疗成像设备和诊断仪器中作为稳定电源。
    - 数据中心:为服务器和存储设备提供可靠电源。
    使用建议:
    - 确保输入电压范围匹配实际需求,避免因电压不匹配导致设备损坏。
    - 使用遥控开关功能时,确保输入电压正确设置,以防止误操作。
    - 定期检查温度保护功能是否正常工作,确保设备不会过热。

    兼容性和支持


    JCP系列电源模块具有广泛的兼容性,可以与大多数标准接口和设备配合使用。厂商提供3年的保修服务,对于技术问题和维护需求,可以通过厂商的技术支持团队获得帮助。

    常见问题与解决方案


    - 问题:无法启动
    - 解决方案:检查输入电压是否在允许范围内,确保输入滤波器正常工作。
    - 问题:输出电压不稳定
    - 解决方案:检查负载是否超过额定值,调整负载以保持在推荐范围内。
    - 问题:温度过高
    - 解决方案:确保良好的散热条件,必要时增加外部风扇进行辅助冷却。

    总结和推荐


    JCP系列电源模块凭借其高效率、宽输入电压范围、多功能输出选择和坚固耐用的设计,成为工业和商业应用的理想选择。强烈推荐给需要稳定可靠电源供应的应用场景。

JCP4024T0512参数

参数
最大容性负载 -
输入电压最小值 18V
输出总功率 40W
输出电压组数 3
散热方式 -
类型 -
输出电压 5V
开关频率 350KHz(Typ)
输出电流最大值 6A,400mA,400mA
特性 Remote On/Off,OCP,OVP,SCP
输出方式 Fixed
输入电压最大值 36V
转换效率 90%
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

JCP4024T0512厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCP4024T0512数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCP4024T0512 JCP4024T0512数据手册

JCP4024T0512封装设计

查看详情并下载
Symbol
Footprint
3D Model
