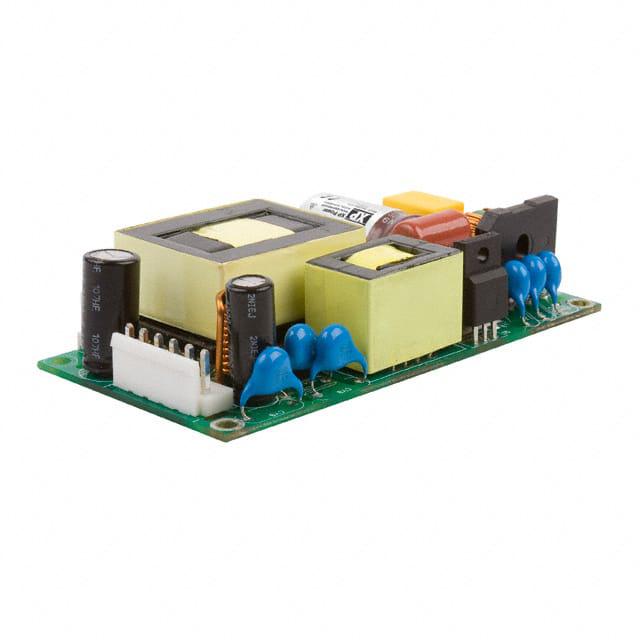

ECP180PS48

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 180W开关电源, 48V 直流输出电压 3.75A输出电流, 1输出点
供应商型号: 2365137
供应商: element14
标准整包数: 1

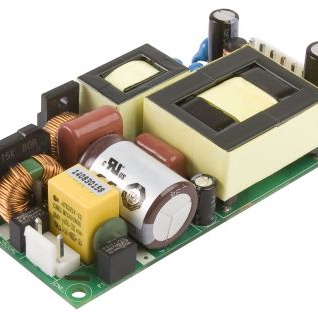

XP POWER AC-DC模块 ECP180PS48

ECP180PS48概述


    产品简介


    ECP180系列电源模块是一种高效能的直流电源转换器,适用于医疗和信息技术(ITE)设备等多种应用场合。该系列产品提供多种输出电压选项,包括12V、15V、24V、28V、36V和48V,每个电压等级都具有不同的电流输出能力。产品以其紧凑的尺寸(1"高度和2"x4"底座)、高效率(最高可达95%)和坚固的结构设计而著称,适用于各种工业及医疗设备。

    技术参数


    - 输入电压: 85-264 VAC(降额:100VAC时120W,90VAC时110W,85VAC时100W)
    - 输入频率: 47-63 Hz
    - 输入电流: 1.8A(115VAC),0.9A(230VAC)
    - 输入保护: 内置T3.15A/250VAC保险丝
    - 输出电压: 12.0V, 15.0V, 24.0V, 28.0V, 36.0V, 48.0V(具体见表)
    - 启动延迟: 1秒
    - 过压保护: 输出电压在主输出的110%-140%
    - 过载保护: 110%-160%
    - 短路保护: 跳闸并重启(打嗝模式)
    - 瞬态响应: 最大偏差4%,在500µs内恢复到小于1%
    - 效率: 见表格(最小平均效率测量为92%-94%)
    - 隔离度: 输入到输出4000VAC,输入到地1500VAC,输出到地1500VAC
    - 功率密度: 自然对流冷却下15W/in³,强制冷却下22W/in³
    - 开关频率: PFC:70-130 KHz,PWM:50-90 KHz
    - 温度系数: 0.02%/°C
    - 工作温度: -20°C至+70°C(50°C以上降额)
    - 湿度范围: 5%至90%RH(非冷凝状态)
    - 存储温度: -40°C至+85°C
    - 安全认证: UL60950-1, IEC60950-1, EN60950-1, ANSI/AAMI ES 60601-1, IEC60601-1, EN60601-1

    产品特点和优势


    ECP180系列电源模块的主要优势在于其卓越的效率(最高达95%)、紧凑的设计(低至1"的高度)以及广泛的适用温度范围(-20°C至+70°C)。这些特性使得它非常适合医疗设备、通信系统和工业自动化控制等高要求的应用场合。此外,它的高可靠性(MTBF>300k小时)和严格的电磁兼容性标准(EN55032/11, EN61000-3-2, EN61000-3-3等)进一步提升了其市场竞争力。

    应用案例和使用建议


    ECP180系列电源模块可广泛应用于医疗设备、服务器、通信设备、测试仪器及自动化控制系统。对于需要高可靠性和高效能的场合尤为适用。在安装时应注意保持良好的通风条件以确保最佳性能。例如,在强制冷却模式下(10CFM)可以达到最大输出功率(180W),而在自然对流条件下则为120W。此外,建议定期检查连接端子的状态,确保长期稳定运行。

    兼容性和支持


    ECP180系列电源模块设计符合国际安全标准,如UL60950-1和IEC60950-1等,因此能够轻松与大多数电子系统集成。厂商提供了三年保修期和详尽的技术支持服务,包括安装指导、故障排除和维护建议,确保客户能够充分利用其产品特性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源启动延迟长 | 检查负载条件是否满足要求;检查是否有外部干扰信号影响 |
    | 输出电压不稳定 | 确认输入电压是否在正常范围内;检查输出端负载是否过重 |
    | 过热警告频繁触发 | 优化通风条件,增加风扇转速;减少输出负载 |

    总结和推荐


    ECP180系列电源模块凭借其高效能、宽泛的工作温度范围以及严格的电磁兼容性标准,成为了医疗设备和工业自动化领域的理想选择。其卓越的可靠性及技术支持也使得它成为长期项目中的首选产品。强烈推荐给需要高性能、高可靠性的应用场合。

ECP180PS48参数

参数
散热方式 -
特性 Adjustable Output,Universal Input
开关频率 -
转换效率 -
输入电压最大值 -
输出方式 -
最大容性负载 -
输出电流最大值 3.75A
输出电压组数 1
输出总功率 -
输出电压 48V
输入电压最小值 85V~264V(AC)
类型 -
长*宽*高 101.6mm(长度)*50.8mm(宽度)
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

ECP180PS48厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECP180PS48数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECP180PS48 ECP180PS48数据手册

ECP180PS48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 662.06
5+ ¥ 642.21
10+ ¥ 622.35
25+ ¥ 616.53
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 662.06
