ECS130US18

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 130W开关电源, 18V 直流输出电压 7.3A输出电流, 1输出点
供应商型号: 1227127
供应商: 海外现货
标准整包数: 1

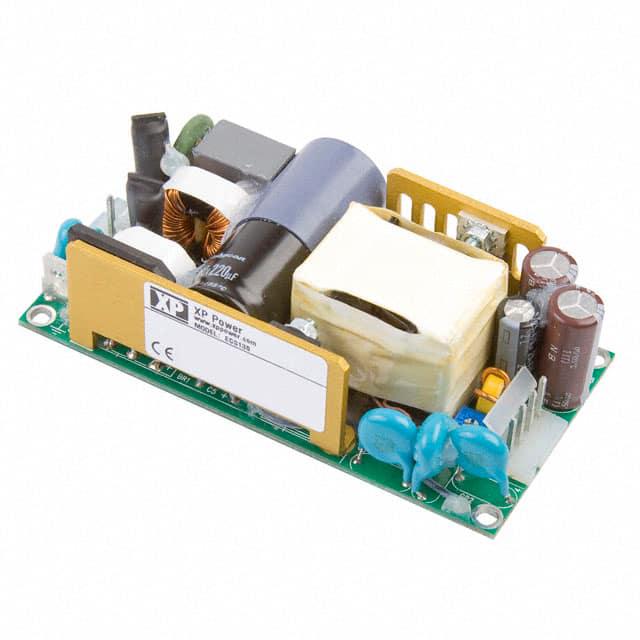

XP POWER AC-DC模块 ECS130US18

ECS130US18概述

    ECS系列电源模块技术手册

    一、产品简介


    ECS系列电源模块是专为工业、信息技术(IT)及医疗领域设计的高效、可靠的电源转换解决方案。该系列产品提供了65W、100W和130W三种输出功率版本,广泛应用于各种设备中,如计算机服务器、通信设备、医疗设备等。

    二、技术参数


    - 输入电压范围: 80-264VAC,负载低于90VAC时需降额处理。
    - 输入频率范围: 47-400Hz(仅ECS65为400Hz)。
    - 输入电流:
    - 65W: 1.0/0.6A(115/230VAC典型值)
    - 100W: 1.5/0.9A(115/230VAC典型值)
    - 130W: 1.9/1.1A(115/230VAC典型值)
    - 启动电流: 40A(230VAC冷启动,25℃)
    - 功率因数: 符合EN61000-3-2标准,等级A。
    - 空载输入功率: 小于0.5W。
    - 漏电流: 最大260μA(65/130W),最大230μA(100W)。
    - 隔离电压: 输入到输出4000VAC,输入到接地1500VAC,输出到接地500VDC。
    - 切换频率: 65kHz典型值。
    - 效率: 高达90%(模型相关)。
    - 热设计寿命: 65W:850kHrs,100W:834kHrs,130W:715kHrs(MIL-HDBK-217F标准)。
    - 操作温度: -20°C至+70°C(50°C以上线性降额)。
    - 存储温度: -40°C至+85°C。
    - 机械冲击: 30g峰值半正弦波,六个轴向。
    - 振动: 2g RMS,5Hz至500Hz,三个轴向。

    三、产品特点和优势


    - 高效率: 最高达90%,提供出色的能效。
    - 高隔离电压: 满足严苛的应用需求。
    - 宽输入电压范围: 支持全球电网标准,便于国际应用。
    - 低漏电流: 减少安全风险。
    - 内置保护机制: 过压、过载、短路保护。
    - 高可靠性: MTBF时间长,保障长时间稳定运行。
    - 兼容性强: 可与多种标准连接器配合使用。

    四、应用案例和使用建议


    - 应用场景: 数据中心、医疗设备、通信基站等。
    - 使用建议: 在高湿度环境中使用时,应注意保持良好的通风;在极端温度条件下使用时,应选择适合的工作模式(强制冷却或自然对流冷却)。

    五、兼容性和支持


    - 兼容性: 与多种标准连接器兼容,如Molex PN 09-50-1031、PN 09-50-1041等。
    - 技术支持: 厂商提供详细的技术文档和客户支持服务,包括安装指南、故障排查手册等。

    六、常见问题与解决方案


    - 问题: 设备启动时电流过大。
    - 解决方案: 确保输入电压在正常范围内,并检查连接器是否有松动。
    - 问题: 设备发热严重。
    - 解决方案: 使用风扇辅助散热,或者在设计时预留更多的散热空间。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压波动情况,调整外部稳压设备以保证输入电压稳定。

    七、总结和推荐


    ECS系列电源模块凭借其高效的转换能力、宽广的输入电压范围、内置多重保护措施及高可靠性,在众多应用场景中表现出色。我们强烈推荐该产品用于需要高性能、高可靠性的应用场景中。无论是数据中心、医疗设备还是通信设备,ECS系列电源模块都能提供卓越的表现。

ECS130US18参数

参数
转换效率 -
输出电压 18V
输入电压最小值 80V~264V(AC)
最大容性负载 -
特性 Adjustable Output,DC Input Capable,Universal Input
输入电压最大值 -
开关频率 -
散热方式 -
输出总功率 -
输出方式 -
类型 -
输出电压组数 1
输出电流最大值 7.3A
长*宽*高 101.6mm(长度)*50.8mm(宽度)
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 盒装

ECS130US18厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECS130US18数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECS130US18 ECS130US18数据手册

ECS130US18封装设计

查看详情并下载
Symbol
Footprint
3D Model
