JCM3012S05

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM30系列, 9 → 18 V 直流输入, 5V 直流输出, 30W
供应商型号: 1245039
供应商: 海外现货
标准整包数: 1

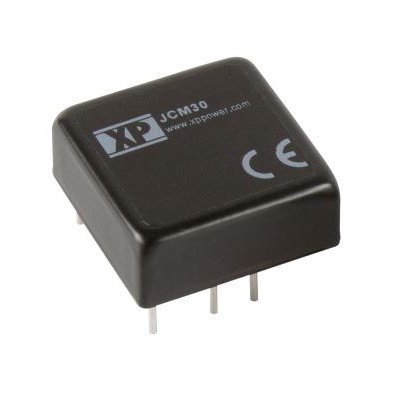

XP POWER AC-DC模块 JCM3012S05

JCM3012S05概述

    JCM30 系列 DC-DC 转换器技术手册

    1. 产品简介


    JCM30 系列 DC-DC 转换器是 XP Power 公司推出的一款高效能、小型化的电源转换器。它适用于多种应用场景,如通信设备、工业自动化系统、医疗设备以及各类便携式电子设备。此系列转换器具备单输出和双输出两种版本,提供不同的输入电压范围和输出电压配置。

    2. 技术参数


    JCM30 系列转换器的主要技术参数如下:
    - 输入电压范围:9-18 VDC(单输入)、18-36 VDC(双输入)、36-75 VDC(三输入)
    - 输出电压范围:3.3 V 至 15 VDC
    - 输出电流范围:最大 7 A
    - 效率:最高可达 92%
    - 隔离电压:输入到输出隔离 1600 VDC
    - 工作温度范围:-40°C 到 +100°C
    - 封装尺寸:1.0" x 1.0" x 0.41"(25.4 mm x 25.4 mm x 10.4 mm)

    3. 产品特点和优势


    JCM30 系列转换器具有以下显著优势:
    - 宽输入电压范围:支持 2:1 输入范围,可适应多种电源条件。
    - 高效率:高达 92% 的转换效率,降低功耗,提高系统可靠性。
    - 高隔离电压:1600 VDC 的输入到输出隔离电压,确保电气安全。
    - 远程控制功能:具备远程开关控制功能,便于系统集成和管理。
    - 长寿命:平均无故障时间(MTBF)达到 370 kHrs,表现出色的可靠性。
    - 紧凑设计:尺寸仅为 1.0" x 1.0" x 0.41",适合空间受限的应用场合。

    4. 应用案例和使用建议


    JCM30 系列转换器广泛应用于各种需要高效电源转换的场合。例如,在通信设备中作为辅助电源,用于传感器节点的供电。在使用时,需要注意以下几点:
    - 外部滤波:对于某些型号,需要额外安装 EMI 滤波器以满足电磁兼容要求。
    - 散热设计:虽然转换器具有良好的自然散热性能,但在高负载情况下,建议安装散热片以延长使用寿命。
    - 负载调节:注意负载变化对输出电压的影响,合理分配负载以保持稳定运行。

    5. 兼容性和支持


    JCM30 系列转换器与其他标准电路板具有良好的兼容性。XP Power 提供全面的技术支持和售后服务,包括产品手册、应用指南和技术咨询,以帮助客户快速解决问题。

    6. 常见问题与解决方案


    - 问题:如何进行远程开关控制?
    - 解决办法:通过连接到引脚 3 上的信号线进行控制,高电平表示开启状态,低电平表示关闭状态。
    - 问题:出现过载保护时如何复位?
    - 解决办法:在短路解除后,转换器会自动恢复到正常工作状态。
    - 问题:是否可以进行输出电压微调?
    - 解决办法:可以通过调整电阻值来实现输出电压的微调。

    7. 总结和推荐


    JCM30 系列转换器凭借其高效的性能、灵活的输入范围和出色的可靠性,成为众多应用场景的理想选择。它不仅适用于对电源要求严格的工业领域,还适用于需要紧凑设计的便携式设备。综合考虑,我们强烈推荐 JCM30 系列转换器给寻求高性能电源解决方案的客户。

JCM3012S05参数

参数
转换效率 89%
输入电压最大值 18V
输入电压最小值 9V
散热方式 -
输出总功率 30W
输出方式 Fixed
特性 Remote On/Off,OVP,SCP
类型 -
开关频率 270KHz(Typ)
输出电压 5V
输出电压组数 1
输出电流最大值 6A
最大容性负载 -
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM3012S05厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM3012S05数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM3012S05 JCM3012S05数据手册

JCM3012S05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 353.9583
3+ ¥ 339.8028
5+ ¥ 333.0011
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 353.95
