VCE05US48

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 5W开关电源, 48V 直流输出电压 100mA输出电流, 1输出点
供应商型号: SG-VCE05US48
供应商: 国内现货
标准整包数: 1

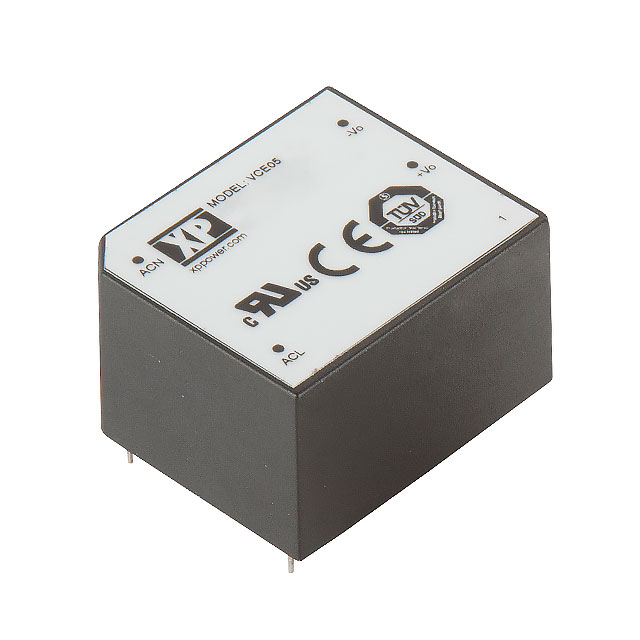

XP POWER AC-DC模块 VCE05US48

VCE05US48概述

    VCE05 Series AC-DC Power Supplies:全面解析

    一、产品简介


    VCE05 系列是专为低费用的信息技术(ITE)及工业应用而设计的一系列开放框架和封装式交流直流单输出电源。其设计目标是为了满足这些应用领域的基本需求。VCE05系列提供了两种机械选择,即开放框架和封装式PCB安装方式,以适应不同的应用需求。凭借全球安全标准认证以及符合B类辐射发射标准,VCE05能够轻松集成到各种系统中,从而帮助系统设计师简化设计流程。

    二、技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 85 | - | 264 | VAC |
    | 输出电压范围 | 3.3 | - | 48 | VDC |
    | 最大输出功率 | - | 5 | - | W |
    | 效率 | - | 78 | - | % |
    | 线性调整率 | ±1.0 | - | - | % |
    | 负载调整率 | 3/2 | - | - | % |
    | 启动延迟时间 | 2 | - | - | s |
    | 恢复时间 | 14 | - | - | ms |
    | 输出纹波噪声 | 180 | - | - | mV pk-pk |
    | 过压保护 | 115 | - | 140 | % Vnom |
    | 过载保护 | 110 | - | 180 | % |
    | 短路保护 | - | - | - | - |
    | 温度系数 | 0.05 | - | - | %/℃ |
    | 输入电流 | - | - | - | A rms |
    | 无负载输入功率 | 0.3 | - | - | W |
    | 瞬态响应 | - | 4 | - | % |
    | 输入频率 | 47 | - | 63 | Hz |

    三、产品特点和优势


    VCE05系列具有多种显著特点,使其在同类产品中脱颖而出:
    - 紧凑尺寸:仅需很小的空间即可安装,非常适合空间有限的应用场景。
    - 多样的输出电压:从3.3V到48V的单输出电压,可以满足各种不同应用的需求。
    - 高效能与低功耗:高达78%的效率以及小于0.3W的待机输入功率,最大限度降低能耗。
    - 良好的温度适应性:可在-25°C至+70°C范围内正常工作,并具备线性降额功能,适用于多种恶劣环境。
    - 高可靠性与长寿命:平均无故障时间超过40万小时,具备出色的可靠性和长期稳定性。
    - 宽泛的输入电压范围:可接受85至264VAC的输入电压,确保在全球范围内稳定运行。
    - 低成本解决方案:采用高品质组件制造而成,同时控制成本,提供更具竞争力的价格。

    四、应用案例和使用建议


    VCE05系列适配广泛的工业和信息技术应用场景,例如计算机、通讯设备、自动化控制系统、医疗设备和消费电子产品等。对于需要小体积、高效率及低成本电源解决方案的设计工程师而言,VCE05系列产品无疑是一个理想的选择。实际使用过程中,建议工程师根据具体项目需求选择合适的型号,并充分考虑其输入电压范围、输出电压与电流、工作温度范围等因素,确保最佳的性能表现。

    五、兼容性和支持


    - VCE05系列提供开放框架和封装式PCB安装选项,可以根据实际应用需求灵活选择。
    - 拥有CB报告和UL认证,符合国际安全标准。
    - 厂商提供3年的质保期,保障客户利益。
    - 如有需要,可联系销售团队获取额外外部组件详情,以应对不同应用场景下的需求变化。

    六、常见问题与解决方案


    1. 问题:电源无法启动
    - 解决方法:检查输入电压是否在规定的范围内,确保所有连接正确无误。
    2. 问题:过热保护触发
    - 解决方法:检查散热条件,确保空气流通良好,必要时增加散热片。
    3. 问题:输出电压不稳定
    - 解决方法:确认负载是否在允许范围内,如果需要,可尝试调节负载或更换更大容量的电源模块。

    七、总结和推荐


    综上所述,VCE05系列凭借其高效能、紧凑设计、广泛适用性及良好的成本效益比,成为众多低功耗电源解决方案的理想选择。无论是工业还是信息技术领域,VCE05系列都能提供可靠的电力支持。因此,我强烈推荐使用VCE05系列电源模块,以实现更稳定、高效的系统性能。

VCE05US48参数

参数
输出电压组数 1
输出总功率 -
输入电压最大值 -
输出电压 48V
转换效率 -
开关频率 -
输出电流最大值 100mA
散热方式 -
最大容性负载 -
特性 Universal Input
输出方式 -
类型 -
输入电压最小值 85V~264V(AC)
长*宽*高 27.94mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

VCE05US48厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VCE05US48数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VCE05US48 VCE05US48数据手册

VCE05US48封装设计

查看详情并下载
Symbol
Footprint
3D Model
