JCD0512S12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCD系列, 9 → 18 V 直流输入, 12V 直流输出, 5W
供应商型号: JCD0512S12
供应商: TME
标准整包数: 1

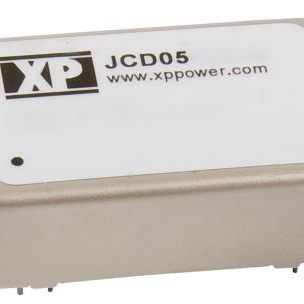

XP POWER AC-DC模块 JCD0512S12

JCD0512S12概述

    # JCD系列DC/DC转换器技术手册

    产品简介


    JCD系列是一款高效率的DC/DC转换器,广泛应用于工业控制、通信设备、医疗设备等领域。该系列产品提供单路和双路输出选项,输入电压范围宽广(4.5-72V),并具备出色的电气隔离性能(1600VDC输入到输出)。凭借其高效能和可靠性,JCD系列成为众多应用场景的理想选择。
    主要功能:
    - 宽范围输入电压:支持4.5-9V、9-18V、18-36V、36-72V多种输入电压等级。
    - 高效能:典型转换效率高达85%,最高可达90%。
    - 多重保护:具备过载保护、短路保护及输入浪涌保护。
    - 高隔离电压:1600VDC输入到输出隔离,可选更高的3500VDC隔离版本。
    应用领域:
    - 工业自动化设备
    - 医疗电子设备
    - 通信电源系统
    - 测试与测量仪器

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 4.5-72V |
    | 输出电压 | 单输出:3.3V至24V
    双输出:±3.3V至±24V |
    | 输出功率 | 4W至6W |
    | 隔离电压 | 1600VDC(标准)
    3500VDC(可选) |
    | 输入电流 | 见规格表 |
    | 输出电流 | 见规格表 |
    | 最大电容负载 | 见规格表 |
    | 效率 | 最高85% |
    | 开关频率 | 266kHz典型值 |
    | 工作温度范围 | -40°C至+100°C |
    | 存储温度范围 | -55°C至+125°C |

    产品特点和优势


    1. 高效率与低功耗
    JCD系列转换器在宽负载范围内均保持高效率,有助于降低系统整体功耗,延长电池使用寿命。
    2. 高隔离度
    提供1600VDC的输入到输出隔离电压,确保系统的安全性和稳定性。
    3. 宽输入电压范围
    支持从4.5V到72V的输入电压范围,适应各种复杂供电环境。
    4. 强大的保护机制
    具备连续短路保护、过载保护及输入浪涌保护,显著提升系统的可靠性。
    5. 灵活的设计
    提供单路和双路输出选择,便于满足不同的设计需求。

    应用案例和使用建议


    应用案例
    1. 工业自动化设备
    在PLC和工业机器人中,JCD系列作为核心电源模块,提供稳定可靠的电压输出,保证设备运行的连续性。
    2. 通信电源系统
    用于电信基站和路由器,其宽输入范围和高隔离电压特性使其适用于各种复杂的供电环境。
    使用建议
    - 散热设计:尽管为自然对流冷却,但建议通过合理布局避免热源堆积。
    - 负载匹配:根据负载需求选择合适的型号,以达到最佳效率。
    - 输入滤波:使用适当的输入滤波电路(如π型网络)以减少电磁干扰。

    兼容性和支持


    兼容性
    JCD系列DC/DC转换器采用行业标准的24针DIL封装,易于集成于现有设计中。此外,其广泛的输入电压范围和灵活的输出配置使其能够轻松兼容大多数主流电子设备。
    厂商支持
    制造商提供三年质保服务,并可通过官网获取详细的技术文档和支持资源。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 转换效率低于预期 | 检查输入电压和负载是否在推荐范围内 |
    | 短路保护未自动恢复 | 确认短路点已消除后重启设备 |
    | 输出纹波过大 | 添加输出端的陶瓷电容以改善滤波效果 |

    总结和推荐


    综合评估
    JCD系列DC/DC转换器以其高效率、宽输入电压范围和强大保护机制脱颖而出。它在工业、通信和医疗领域的广泛应用证明了其可靠性和实用性。尤其是其高隔离度特性,使其特别适合需要严格电气隔离的应用场景。
    推荐使用
    鉴于其卓越的性能和广泛的应用适配性,我们强烈推荐JCD系列DC/DC转换器用于需要高效率、高隔离度和强保护机制的电源设计中。对于希望提升系统可靠性的工程师而言,JCD系列无疑是理想的选择。
    最终结论:推荐!

JCD0512S12参数

参数
散热方式 -
输入电压最大值 18V
类型 -
开关频率 -
特性 OCP,OVP,SCP
输入电压最小值 9V~18V(DC)
输出电压 12V
输出电压组数 1
输出总功率 -
最大容性负载 -
输出电流最大值 417mA
转换效率 82%
输出方式 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCD0512S12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCD0512S12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCD0512S12 JCD0512S12数据手册

JCD0512S12封装设计

查看详情并下载
Symbol
Footprint
3D Model
