JCA1024S15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCA系列, 18 → 36 V 直流输入, 15V 直流输出, 10W
供应商型号: 1228052
供应商: 欧时
标准整包数: 1

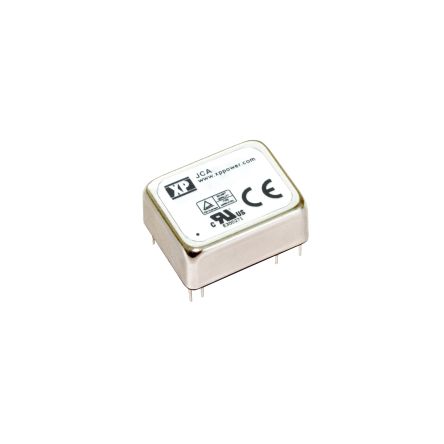

XP POWER AC-DC模块 JCA1024S15

JCA1024S15概述

    JCA 系列直流电源转换器产品介绍

    一、产品简介


    JCA系列直流电源转换器是一款高性能的开关电源模块,适用于工业自动化、通信设备、医疗仪器等多个领域。它具有紧凑的金属外壳(1.0" x 0.8"),提供单输出和双输出版本,以适应不同的应用需求。JCA系列支持宽输入电压范围(5V至75V DC),确保其能够在各种供电环境中稳定工作。此外,这款产品通过了多项安全认证(如UL、CB和TUV),并且享有三年质保。

    二、技术参数


    以下是JCA系列产品的详细技术参数:
    - 输入电压范围:5V (4.5-9.0 VDC),12V (9-18 VDC),24V (18-36 VDC),48V (36-75 VDC)
    - 效率:最高可达90%
    - 初始设置精度:±1%最大值
    - 启动延迟:最大30毫秒
    - 启动上升时间:典型值为3.5毫秒
    - 最小负载要求:无最低负载要求
    - 过流保护:典型值为150%,具有自动重启功能(间歇模式)
    - 短路保护:连续工作并自动恢复
    - 过压保护:典型值为150%,需要重置输入才能恢复
    - 温度系数:±0.05%/°C
    - 隔离电压:输入到输出1500VDC(基本绝缘),输入到外壳500VDC,输出到外壳500VDC
    - 开关频率:300kHz典型值
    - 功率密度:31.25W/in³
    - 平均故障间隔时间 (MTBF):大于950 kHrs(在25°C时符合MIL-HDBK-217F标准)

    三、产品特点和优势


    JCA系列直流电源转换器的主要特点包括:
    - 宽输入电压范围,能够适应多种电源环境;
    - 高效能和高可靠性设计;
    - 多种输出电压选项,方便选择和灵活应用;
    - 具备全面的安全保护机制,如过流、短路和过压保护,保障设备运行的安全性;
    - 优异的温度特性,可在-40°C到100°C范围内正常工作;
    - 较高的温度系数和较低的温度漂移,保证长期工作的稳定性。

    四、应用案例和使用建议


    JCA系列直流电源转换器适用于广泛的工业自动化设备,如PLC控制器、传感器网络和通信设备等。此外,它们也可以用于医疗设备和测试测量仪器。使用建议如下:
    - 在选择具体型号时,请根据实际应用需求确定合适的输入电压和输出电压。
    - 使用过程中,注意保持适当的散热条件,避免过热现象的发生。
    - 安装时确保符合相应的电气规范和安全标准,特别是考虑到电磁干扰和防静电防护措施。

    五、兼容性和支持


    JCA系列直流电源转换器设计为易于集成和兼容,与其他主流电子产品具有良好的兼容性。厂商提供了详尽的技术文档和支持服务,包括安装指南、用户手册及在线技术支持等,帮助客户快速有效地解决问题。

    六、常见问题与解决方案


    针对JCA系列常见的用户疑问和问题,手册提供了详细的解答。例如:
    - 问:如何正确连接电源转换器?
    解答:请参照手册中提供的接线图和说明进行操作。
    - 问:如何处理过温报警?
    解答:当发生过温报警时,可以检查是否有散热不良的情况,并调整安装位置以改善通风情况。

    七、总结和推荐


    综上所述,JCA系列直流电源转换器凭借其出色的性能、可靠性以及广泛的适用性,在众多行业中得到了广泛的应用。它不仅具备卓越的技术参数,还拥有全面的安全保护机制和良好的用户体验。因此,对于那些对高性能、高可靠性的电源解决方案有需求的用户来说,JCA系列是一个非常值得推荐的选择。

JCA1024S15参数

参数
最大容性负载 -
转换效率 90%
输出电流最大值 660mA
输入电压最大值 36V
特性 OCP,OVP,SCP,UVLO
输入电压最小值 18V
输出总功率 10W
散热方式 -
输出电压组数 1
类型 -
输出电压 15V
开关频率 -
输出方式 -
长*宽*高 25.4mm(长度)*20.3mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCA1024S15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCA1024S15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCA1024S15 JCA1024S15数据手册

JCA1024S15封装设计

查看详情并下载
Symbol
Footprint
3D Model
