JTL6024D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: Remote On/Off,OVP,SCP 225KHz(Typ) 60W 2A,2A 15V 2 36V 9V Fixed DIP-6 通孔安装
供应商型号: ET-2664262
供应商: 海外现货
标准整包数: 1

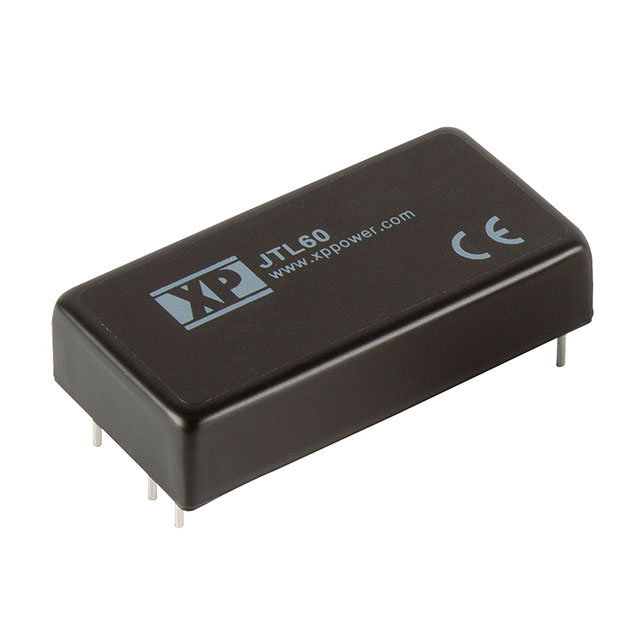

XP POWER AC-DC模块 JTL6024D15

JTL6024D15概述

    JTL60 Series DC-DC Converter 技术手册

    1. 产品简介


    JTL60 系列 DC-DC 转换器是一款高性能的电源转换模块,适用于多种工业和消费电子产品。该系列提供了单输出和双输出两种型号,输入电压范围广泛,覆盖从9V到75V的电压区间。JTL60 系列产品具有高效率(最高可达93%)、宽输入电压范围、高隔离度(1600 VDC)等特点,适合用于电信、医疗设备、工业自动化控制等领域。

    2. 技术参数


    JTL60 系列 DC-DC 转换器的技术规格如下:
    | 参数 | 单输出 | 双输出 |
    |
    | 输出电压 (V) | 5.0 / 6.2 / 12.0 / 15.0 / ±12.0 / ±15.0 | 5.0 / 6.2 / 12.0 / 15.0 / ±12.0 / ±15.0 |
    | 输出电流 (A) | 12.0 / 9.2 / 5.0 / 4.0 / ±2.5 / ±2.0 | 12.0 / 9.2 / 5.0 / 4.0 / ±2.5 / ±2.0 |
    | 输入电压范围 (V) | 9-36 / 18-75 | 9-36 / 18-75 |
    | 最大容性负载 (µF) | 30,000 / 5850 / 3900 / 3900 / ±3900 / ±2400 | 30,000 / 5850 / 3900 / 3900 / ±3900 / ±2400 |
    | 效率 (%) | 93 / 92 / 91 | 93 / 92 / 91 |
    | 隔离度 (VDC) | 1600 | 1600 |

    3. 产品特点和优势


    - 宽输入电压范围:JTL60 系列可以处理从9V到75V的宽泛输入电压范围,适应性强。
    - 高效率:达到最高93%的效率,减少能耗并提高系统整体能效。
    - 高隔离度:1600 VDC 的隔离电压确保了电路的安全可靠。
    - 内置远程开关控制:通过 pin 3 实现远程控制开关,方便进行系统管理。
    - 紧凑尺寸:仅为 2.0 x 1.0 x 0.45 英寸,便于安装在有限的空间内。

    4. 应用案例和使用建议


    JTL60 系列 DC-DC 转换器常用于电信基站、医疗设备、工业控制和通信设备等场合。例如,在电信基站中,JTL60 可以有效地将直流电源转换为所需的不同电压,支持不同类型的通信设备运行。在使用过程中,建议结合具体的应用需求选择合适的型号,以达到最佳效果。

    5. 兼容性和支持


    JTL60 系列提供可选的散热片(加后缀“-HK”),以满足不同工作环境下的散热需求。制造商提供3年的保修期,并且可以在技术手册中找到详细的安装和维护指南。

    6. 常见问题与解决方案


    - 问题:电源开启时,输出电压不稳定。
    - 解决方案:检查输入电压是否稳定,确认所有连接都已正确接好。如果仍存在问题,考虑更换滤波电容。

    - 问题:电源效率低于预期。
    - 解决方案:确保输入电压在额定范围内,检查散热措施是否得当,必要时添加外部散热片。

    - 问题:负载调节超出范围。
    - 解决方案:根据负载大小调整输出电压,参考技术手册中的调整方法进行外部电阻调节。

    7. 总结和推荐


    JTL60 系列 DC-DC 转换器凭借其高效、宽输入范围、高隔离度和紧凑设计等优势,成为了市场上颇具竞争力的产品。对于需要稳定且高效的电源解决方案的场合,强烈推荐选用 JTL60 系列。

JTL6024D15参数

参数
输出电压 15V
类型 -
开关频率 225KHz(Typ)
输入电压最大值 36V
输入电压最小值 9V
输出方式 Fixed
特性 Remote On/Off,OVP,SCP
输出总功率 60W
最大容性负载 -
转换效率 -
输出电流最大值 2A,2A
散热方式 -
输出电压组数 2
通用封装 DIP-6
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTL6024D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTL6024D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTL6024D15 JTL6024D15数据手册

JTL6024D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
