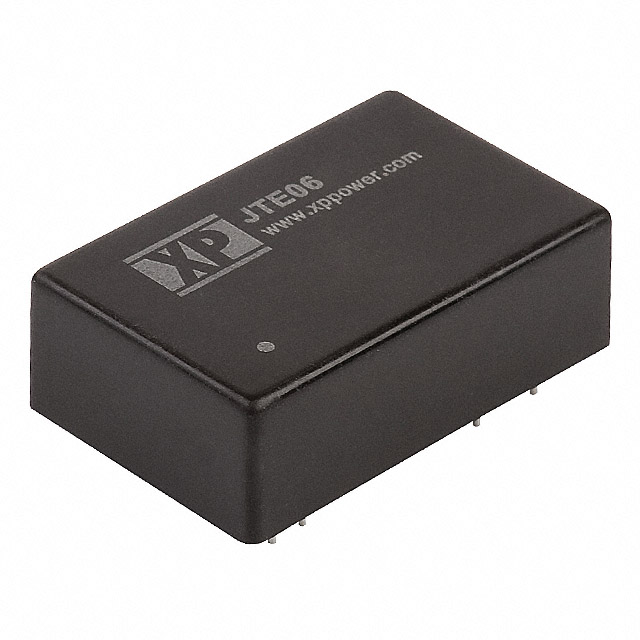

JTE0648D03

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTE系列, 18 → 75 V 直流输入, ±3.3V 直流输出, 6W
供应商型号: 1672522
供应商: 海外现货
标准整包数: 10
XP POWER AC-DC模块 JTE0648D03

JTE0648D03概述

    # JTE系列DC-DC转换器技术手册

    产品简介


    JTE系列DC-DC转换器是一款高效的电源解决方案,广泛应用于通信设备、工业控制、医疗设备等领域。该系列转换器提供单输出和双输出版本,支持广泛的输入电压范围(9-75VDC),确保其适用于各种不同的供电环境。其设计采用了坚固耐用的塑料外壳,也可选择金属外壳版本以适应更严苛的应用环境。所有型号均提供三年保修,体现了制造商对产品质量的信心。

    技术参数


    输入特性
    - 输入电压范围:24V (9-36VDC) 或 48V (18-75VDC)
    - 输入电流:见表
    - 输入滤波器:π网络
    - 输入反射纹波:20mA峰峰值,通过12μH电感和4.7μF电容
    - 输入浪涌:24V型号为50VDC持续100ms,48V型号为100VDC持续100ms
    - 欠压锁定:24V型号在>8.5V时开启,<8.0V时关闭;48V型号在>16.5V时开启,<15.5V时关闭
    输出特性
    - 输出电压:见表
    - 输出电压平衡:最大±2%,双输出型号
    - 初始设置精度:最大±2%
    - 最小负载要求:无最小负载要求
    - 线性调整率:最大±0.5%
    - 负载调整率:单输出最大±1.2%,双输出最大±5%
    - 交叉调整率:双输出型号最大±5%
    - 启动延迟:20ms典型值
    - 纹波与噪声:最大80mV峰峰值(D24型号为100mV),带宽20MHz
    - 暂态响应:最大偏差<3%,恢复到±1%在300μs内(S3V3型号最大偏差4%)
    - 过载保护:满载的135%-185%
    - 短路保护:跳闸并重启(Hiccup模式),自动恢复
    - 最大电容负载:见表
    - 温度系数:±0.02/°C最大值
    其他特性
    - 效率:见表
    - 隔离电压:1500VDC输入到输出,可选3000VDC(加后缀‘-H’到型号编号)
    - 隔离电容:1000pF典型值,输入到输出
    - 隔离电阻:10^9 Ω
    - 开关频率:330kHz典型值
    - 功率密度:15W/in³
    - 平均无故障时间:>800千小时,符合MIL-HDBK-217F标准,GB
    - 环境温度:-40°C至+100°C,超过60°C降额到100%负载至+100°C无负载
    - 储存温度:-55°C至+125°C
    - 冷却方式:自然对流
    - 工作湿度:高达95%,非冷凝
    - EMC辐射发射:EN55022 Class A传导
    - ESD抗扰性:EN61000-4-2,Level 3,8kV空气放电,性能指标B;6kV接触放电,性能指标B
    - 辐射抗扰性:EN61000-4-3,10V/m,性能指标A
    - 快速瞬变/脉冲:EN61000-4-4,Level 3,性能指标A
    - 浪涌:EN61000-4-5,Level 2,性能指标A
    - 传导抗扰性:EN61000-4-6,10Vrms,性能指标A
    - 磁场抗扰性:EN61000-4-8,1A/m,性能指标A
    - 安全认证:UL60950-1,CAN/CSA C22.2 No.60950-1

    产品特点和优势


    JTE系列DC-DC转换器以其高效能、宽输入范围和良好的电气特性在市场上脱颖而出。其双输出版本特别适用于需要多个电压等级的应用,例如电信基站和工业控制系统。产品采用了高隔离电压设计(可选3000VDC),确保了安全性,适合于高压环境下的使用。此外,紧凑的设计和轻量级使其易于安装和集成,降低了应用复杂度和成本。

    应用案例和使用建议


    应用案例
    - 通信设备:用于移动基站的电源供应,保证设备稳定运行。
    - 工业控制:用于自动化生产线上的各种控制器,确保系统可靠运行。
    - 医疗设备:用于便携式医疗设备,如心电图机和监护仪,确保在低电压环境下也能正常工作。
    使用建议
    - 在选择JTE系列转换器时,应根据具体的应用需求确定所需的输入电压和输出电压。
    - 注意根据负载情况正确选择输出电流,确保设备的安全性和稳定性。
    - 在实际应用中,需考虑到环境温度的影响,特别是在高温环境下,需注意适当降额使用,以保证长期可靠性。

    兼容性和支持


    - JTE系列转换器具有较强的兼容性,可以与其他主流品牌的电子元器件配合使用。
    - 厂商提供详细的技术文档和支持服务,用户可通过官方渠道获取技术支持和售后服务。

    常见问题与解决方案


    1. 问题:转换器启动延迟过长。
    - 解决方案:检查输入电压是否在规定范围内,确保滤波电路正常工作。
    2. 问题:输出电压不稳定。
    - 解决方案:检查负载是否超出规定范围,同时确认输入电压和电流是否稳定。
    3. 问题:温度过高导致性能下降。
    - 解决方案:确认散热措施是否到位,必要时可选用金属外壳版本以增强散热效果。

    总结和推荐


    JTE系列DC-DC转换器凭借其出色的效率、宽泛的工作范围和稳定的性能,在多种应用场景中表现出色。特别是在通信、工业控制和医疗设备等领域,该产品展现出了强大的市场竞争力。我们强烈推荐此款转换器作为高性能电源解决方案的首选。

JTE0648D03参数

参数
输出总功率 -
输出方式 -
输出电流最大值 909mA,909mA
类型 -
输入电压最大值 75V
特性 OCP,SCP,UVLO
散热方式 -
转换效率 78%
输出电压组数 2
最大容性负载 -
开关频率 -
输入电压最小值 48V(DC)
输出电压 3.3V
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTE0648D03厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。
