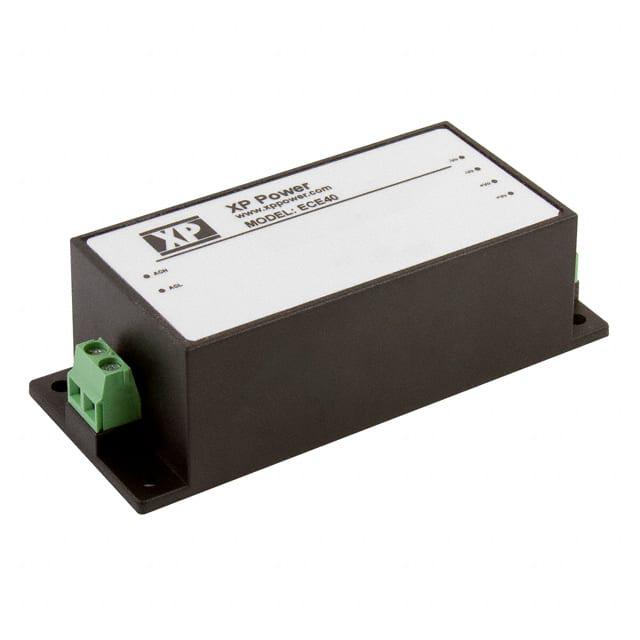

ECE40US09-S

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power 40W开关电源, 9V 直流输出电压 4.44A输出电流, 1输出点
供应商型号: 1860870
供应商: element14
标准整包数: 1

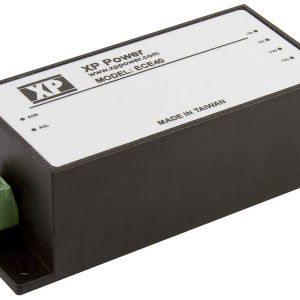

XP POWER AC-DC模块 ECE40US09-S

ECE40US09-S概述


    产品简介


    ECE系列电子元器件是专为各种电力应用设计的高效电源模块。这些电源模块具有超紧凑尺寸,单路输出电压范围从3.3V到48V,并提供PCB及机壳安装版本。其主要用于需要高稳定性和可靠性的设备中,如工业自动化、通信系统、医疗设备等领域。

    技术参数


    - 输入电压:85-264 VAC(120-370 VDC),负载从100%降额至85 VAC
    - 输入频率:47-63 Hz
    - 输入电流:
    - ECE20: 在230 VAC下为0.3 A rms
    - ECE40: 在230 VAC下为0.5 A rms
    - 启动冲击电流:冷启动时在115 VAC下为20 A,在230 VAC下为40 A
    - 功率因数:符合EN61000-3-2标准
    - 无负载输入功率:<0.3 W
    - 输入保护:内置保险丝,具体规格见型号说明
    - 输出电压:根据型号不同而变化,具体见表
    - 初始设置精度:±1%
    - 最小负载要求:无最小负载要求
    - 启动延迟:最大2秒
    - 过压保护:115-140% Vnom, 195-216% Vnom
    - 过载保护:110-180%
    - 短路保护:保护并重启模式
    - 温度系数:0.05%/°C
    - 效率:根据不同型号,具体数值参见表
    - 隔离:输入到输出3000 VAC
    - 开关频率:典型值为100 kHz
    - 功率密度:
    - ECE20: 9.97 W/in³
    - ECE40: 7.82 W/in³
    - MTBF:>450 K小时(按MIL-HDBK-217F计算)
    工作环境
    - 工作温度:-25°C至+70°C,线性降额至+50°C到+70°C的50%
    - 冷却方式:自然对流
    - 工作湿度:最高95%,不凝结
    - 存储温度:-40°C至+85°C
    - 振动:2 g,10 Hz至500 Hz,每周期10分钟,每个轴60分钟
    - 安全认证:EN60950-1, UL60950-1, CSA22.2 No. 234 per cUL

    产品特点和优势


    - 超紧凑设计:适用于空间受限的应用场合。
    - 宽输入电压范围:适应多种电源环境。
    - 高性能输出:提供高达86%的效率。
    - 高可靠性:MTBF超过450 K小时,且通过多项严格的环境测试。

    应用案例和使用建议


    ECE系列电子元器件广泛应用于工业自动化、通信系统、医疗设备等领域。建议在选择具体型号时,根据实际负载需求进行详细选型,确保输出电压和电流匹配系统要求。对于有特殊要求的环境,可考虑加装额外的散热装置或防护措施。

    兼容性和支持


    ECE系列与各类标准接口兼容,支持多种安装方式。制造商提供了详尽的技术文档和支持服务,包括但不限于安装指南、维护手册和技术咨询。

    常见问题与解决方案


    1. 问题:如何正确连接电源?
    - 解决方案:参照技术手册,确保输入和输出接线正确无误。
    2. 问题:在高湿度环境中使用时需要注意什么?
    - 解决方案:确保设备周围环境湿度不高于95%,并在必要时增加通风或除湿措施。
    3. 问题:电源启动后无法正常工作?
    - 解决方案:检查输入电压是否在允许范围内,确认输入电缆连接无误。

    总结和推荐


    ECE系列电子元器件凭借其小巧紧凑的设计、宽泛的输入电压范围、高效率和高可靠性,成为众多应用场合的理想选择。强烈推荐在需要稳定、高效电源供应的系统中采用该系列产品。

ECE40US09-S参数

参数
输出总功率 40W
输出方式 Fixed
输入电压最大值 -
输出电压 9V
输出电压组数 1
最大容性负载 -
类型 -
开关频率 -
转换效率 80%
散热方式 -
输出电流最大值 4.44A
特性 DC Input Capable,Universal Input
输入电压最小值 85V~264V(AC)
长*宽*高 96mm(长度)*40mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

ECE40US09-S厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

ECE40US09-S数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER ECE40US09-S ECE40US09-S数据手册

ECE40US09-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 492.41
5+ ¥ 477.65
10+ ¥ 462.89
25+ ¥ 443.19
100+ ¥ 413.58
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 492.41
直接购买
加入购物车
