JWL5048S24

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JWL50系列, 18 → 75 V 直流输入, 24V 直流输出, 50W
供应商型号: 2532749
供应商: element14
标准整包数: 1

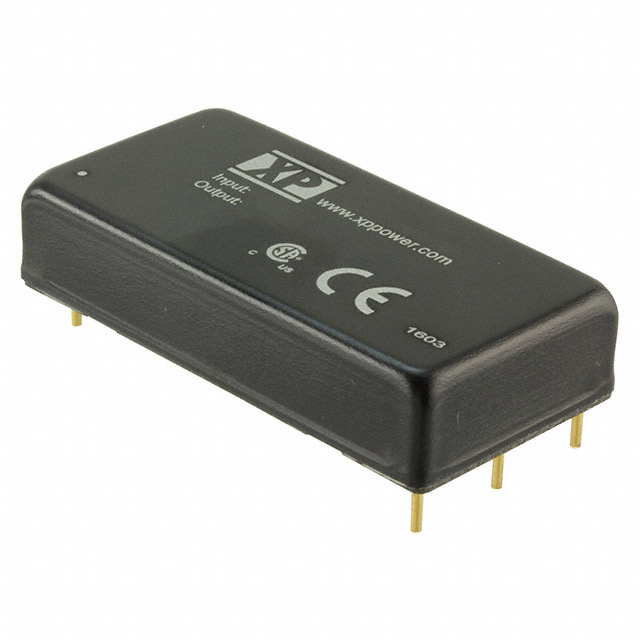

XP POWER AC-DC模块 JWL5048S24

JWL5048S24概述


    产品简介


    JWL50系列DC-DC转换器是一种高度集成的电源转换解决方案,适用于多种电子设备。这些转换器的主要功能是将输入电压转换为所需的输出电压,以满足特定的供电需求。它们广泛应用于信息技术设备、通信设备、工业控制系统等领域,能够提供稳定的电源供应,确保设备正常运行。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 9-36V 或 18-75V(根据型号) |
    | 输出电压范围 | 3.3V 至 30V(根据型号) |
    | 输出电流 | 最大可达 10.00 A(根据型号) |
    | 过压保护 | 150% |
    | 最大电容负载 | 根据型号不同(具体数值见手册) |
    | 效率 | 90%-92% |
    | 工作温度范围 | -40°C 至 +105°C |
    | 封装尺寸 | 2.00 x 1.00 x 0.43 英寸 (50.8 x 25.4 x 11.0 mm) |

    产品特点和优势


    1. 宽输入电压范围:JWL50系列具有4:1的宽输入电压范围,使其能够在各种电压环境下稳定工作。
    2. 高效率:转换器效率高达92%,有效减少能量损耗。
    3. 远程控制和调节功能:支持远程开关和输出电压微调,方便灵活地控制电源供应。
    4. 高功率密度:紧凑的设计使得功率密度达到58 W/in³,非常适合空间受限的应用场合。
    5. 良好的隔离性能:1500 VDC的隔离电压保证了安全可靠的电力传输。
    6. 长期保修:提供3年的产品质量保证。

    应用案例和使用建议


    应用案例:JWL50系列广泛应用于信息技术设备(如服务器、路由器)、通信设备和工业控制系统中,例如数据中心、工厂自动化系统等。
    使用建议:为了获得最佳性能,建议在设计电路时预留适当的散热措施,尤其是在高负载和高温环境下使用。此外,在实际应用中可以根据需要调整输出电压和电流,以适应不同的用电需求。

    兼容性和支持


    JWL50系列转换器采用标准接口,与大多数常见的电子设备和系统兼容。制造商提供详细的技术文档和支持服务,包括安装指南、用户手册和技术支持热线,帮助客户解决可能出现的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定,检查连接是否松动,必要时更换损坏部件。 |
    | 设备过热 | 确保良好的散热条件,可加装散热片或改进散热设计。 |
    | 输出电流不足 | 检查负载是否超出额定值,调整负载或选择更高功率的转换器。 |

    总结和推荐


    综上所述,JWL50系列DC-DC转换器凭借其宽输入电压范围、高效率、远程控制功能以及高功率密度等特点,是一款优秀的电源转换解决方案。其广泛的应用范围和可靠的性能使其成为各种电子设备的理想选择。对于需要高效稳定电源供应的用户,强烈推荐使用JWL50系列转换器。

JWL5048S24参数

参数
类型 -
输入电压最大值 75V
输出总功率 -
输出方式 -
转换效率 91%
输出电流最大值 2.08A
输入电压最小值 48V(DC)
输出电压 24V
散热方式 -
输出电压组数 1
特性 Remote On/Off,SCP
开关频率 -
最大容性负载 -
长*宽*高 50.8mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JWL5048S24厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JWL5048S24数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JWL5048S24 JWL5048S24数据手册

JWL5048S24封装设计

查看详情并下载
Symbol
Footprint
3D Model
