JHM1012D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JHM系列, 9 → 18 V 直流输入, ±12V 直流输出, 10W
供应商型号: 1227480
供应商: 海外现货
标准整包数: 1

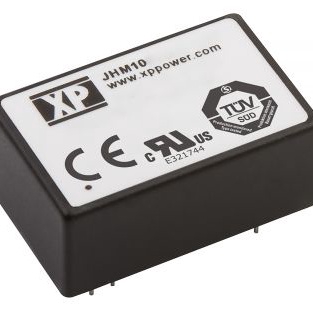

XP POWER AC-DC模块 JHM1012D12

JHM1012D12概述

    JHM10系列电源模块技术手册



    产品简介




    JHM10系列是一款高性能、高可靠性的医疗级电源模块,主要应用于医疗器械、诊断仪器和其他需要高度稳定和安全电源的应用领域。该系列模块具有国际医疗认证,采用双重/增强型绝缘设计,确保了高隔离电压和低患者泄漏电流,符合IEC60601-1标准。


    技术参数




    输入规格

    - 输入电压范围:5V (4.5-9 VDC), 12V (9-18 VDC), 24V (18-36 VDC)
    - 输入电流:见表格
    - 最大浪涌电流:20A(在36V输入时)
    - 输入滤波器:Pi网络
    - 患者泄漏电流:最大2μA
    - 欠压锁定:不同型号有不同的触发电压范围
    - 输入浪涌保护:不同的电压保护阈值

    输出规格

    - 输出电压:见表格
    - 输出电压调节范围:±10%
    - 最小负载要求:无最小负载要求
    - 初始设定精度:+Vout最大±1%,-Vout最大±2%
    - 启动延迟:5ms典型值
    - 线路调整率:±0.3%最大值
    - 负载调整率:±2%(0%-10%负载),±1%(10%-100%负载)
    - 交叉调整率:±4%(双输出模式下)
    - 瞬态响应:4%最大偏差,恢复至1%以内需小于500μs
    - 纹波与噪声:1%pk-pk最大值(带宽20MHz)
    - 过载保护:120%-200%范围内启动并重新启动
    - 过电压保护:115%-140%范围内
    - 温度系数:±0.03/℃最大值
    - 短路保护:自动恢复

    其他规格

    - 效率:见表格
    - 隔离:4000VAC,1分钟;符合IEC60601-1标准
    - 输入到输出电容:最大20pF
    - 开关频率:80kHz到1.2MHz可变
    - 功率密度:20.0W/in³
    - 平均故障间隔时间:>1百万小时(MIL-STD-217F标准)


    产品特点和优势




    JHM10系列电源模块的主要特点包括:

    - 高可靠性:通过了国际医疗设备认证(如IEC60601-1)和严格的浪涌保护,适用于对安全性和稳定性有高要求的医疗设备。
    - 高效率:最高可达89%的转换效率,减少能耗损失。
    - 宽输入范围:能够适应多种输入电压,简化系统设计。
    - 高隔离电压:达到4000VAC,有效防止高压泄露,保证用户安全。
    - 低患者泄漏电流:最大仅为2μA,满足严格的医疗设备标准。
    - 高可靠性:采用自然对流冷却,无风扇设计,提高使用寿命。


    应用案例和使用建议




    应用案例

    - 医疗器械:如心电图机、呼吸机等。
    - 诊断仪器:如超声仪、CT扫描仪等。
    - 工业设备:如工业自动化控制系统。

    使用建议

    - 在使用过程中,注意确保输入电压在额定范围内,以避免损坏设备。
    - 建议对负载变化较大的系统增加额外的稳压措施,以确保输出电压的稳定性。
    - 对于高温环境,建议增加散热装置,或者将设备放置在通风良好的位置。


    兼容性和支持




    - 兼容性:JHM10系列电源模块可以与其他电子元器件良好兼容,便于集成到现有系统中。
    - 支持和服务:供应商提供长达三年的保修期,并可提供技术支持和维修服务。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |------|---------|
    | 设备无法启动 | 检查输入电压是否在规定范围内 |
    | 输出电压不稳定 | 调整负载,确保负载在规定范围内 |
    | 设备过热 | 增加散热措施或降低负载 |


    总结和推荐




    综合评估

    JHM10系列电源模块凭借其高效能、高稳定性和高安全性,在医疗设备和高端工业设备中具有显著的优势。它的国际医疗认证和严格的测试标准使其成为对安全性和稳定性要求极高的应用领域的理想选择。

    推荐

    强烈推荐JHM10系列电源模块用于医疗设备、诊断仪器和其他需要高可靠性电源的应用场合。无论是从性能还是安全性角度考虑,该系列电源模块都是市场上最佳的选择之一。

JHM1012D12参数

参数
开关频率 -
输入电压最大值 18V
输出电压组数 2
输入电压最小值 9V~18V(DC)
类型 -
最大容性负载 -
输出方式 -
散热方式 -
转换效率 88%
输出电流最大值 420mA,420mA
特性 OCP,OVP,SCP,UVLO
输出电压 12V
输出总功率 -
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级
零件状态 在售
包装方式 管装
