VET36US240C2-JA

产品分类: AC-DC模块
厂牌: XP POWER

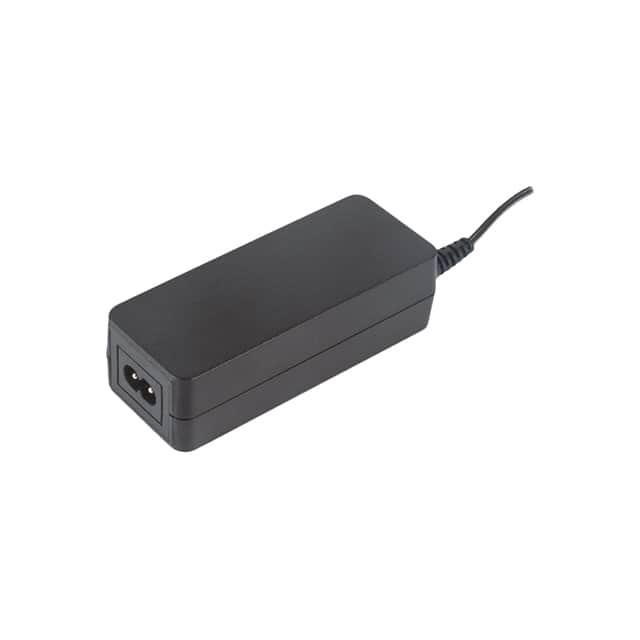

产品描述: XP Power 电源适配器 VET36系列, 24V 直流输出, Maximum of 1500mA输出, IEC插头
供应商型号: 2708295
供应商: element14
标准整包数: 1
XP POWER AC-DC模块 VET36US240C2-JA

VET36US240C2-JA概述

    VET36 系列 AC-DC 电源适配器技术手册

    产品简介


    VET36 系列 AC-DC 电源适配器是一款高效能的桌面型电源解决方案。它能够提供从 12V 到 24V 的输出电压,满足各种不同应用需求。该产品符合能源效率标准 Level VI 和欧洲能效 CoC Tier 2,具有低功耗和高效率的特点。其应用领域广泛,适用于消费电子产品、工业控制设备以及家庭自动化系统等。

    技术参数


    - 输入电压范围: 90VAC 至 264VAC
    - 输入频率范围: 47Hz 至 63Hz
    - 最大输入电流: 0.8A(100VAC),120A(冷启动,240VAC)
    - 功率因数: 符合 EN61000-3-2 标准,Class A
    - 无负载输入功率: 75mW
    - 保护措施: 内置保险丝,额定值为 1.0A/250VAC
    - 输入保护: 瞬态过压保护
    - 启动延迟时间: 4秒
    - 启动上升时间: 30ms
    - 保持时间: 8ms(满载及 100VAC 输入)
    - 总调节率: 5%
    - 瞬态响应: 5% 偏差,500µs 内恢复到 1% 以内
    - 纹波与噪声: 180mV 峰峰值(20MHz 带宽下测量)
    - 短路保护: 持续、跳闸并重启(hiccup 模式)且自动恢复
    - 温度系数: 0.05%/℃
    - 隔离度: 3000VAC(输入至输出)
    - 转换频率: 24kHz 至 70kHz 可变
    - 平均故障间隔时间: 250,000 小时(MIL-HDBK-217F 标准,25℃)
    - 环境温度范围: 工作温度 -40℃ 至 +85℃,存储温度 0℃ 至 +60℃
    - 湿度范围: 5% 至 95% RH,非凝露条件
    - 冷却方式: 自然对流
    - 冲击测试: 1m 跌落,每个轴 6 次
    - 振动测试: 10Hz 至 300Hz,加速度 2g,每次扫频 15 分钟,每个轴 60 分钟
    - 电磁兼容性: 静电放电 EN61000-4-2,±4kV 接触放电,±8kV 空气放电;辐射抗扰度 EN61000-4-3,3V/m;电快速瞬变 EN61000-4-4,等级 2;浪涌 EN61000-4-5,等级 2;传导抗扰度 EN61000-4-6,3V;磁场 EN61000-4-8,1A/m
    - 跌落和中断: EN55024(115VAC),100% UT(0VAC)持续 10ms,30% UT(80.5VAC)持续 500ms,100% UT(0VAC)持续 5000ms;EN55024(230VAC),同上
    - 电磁兼容性发射: 导电 EN55032,等级 B;辐射 EN55032,等级 B;谐波电流 EN61000-3-2,Class A;电压闪烁 EN61000-3-3

    产品特点和优势


    - 高效能: 高达 87% 的平均效率,符合能源效率标准 Level VI
    - 宽电压范围: 输入电压范围广,适合全球范围内的电网条件
    - 低功耗: 极低的无负载功率消耗,符合环保要求
    - 多功能连接器: 支持多种输出电压和电流配置,适应不同应用需求
    - 坚固耐用: 通过严格的冲击和振动测试,确保在恶劣环境下稳定运行
    - 认证齐全: 符合多项国际安全和 EMC 认证标准,包括 IEC60950-1、UL/cUL60950-1、TUV EN60950-1 和 CCC

    应用案例和使用建议


    VET36 系列电源适配器适用于多种应用场景,如智能家居系统、办公设备和小型工业控制系统。在使用时应注意以下几点:
    - 环境适应性: 确保工作环境温度和湿度符合产品规格要求
    - 散热管理: 由于采用自然对流冷却,建议在通风良好的环境中使用以保证散热效果
    - 接线规范: 确保正确连接正负极,并按照产品手册中的指示进行安装

    兼容性和支持


    - 兼容性: VET36 系列适配器设计灵活,可与多种电子设备兼容
    - 支持和维护: 厂商提供详尽的技术文档和客户支持服务,确保用户能够及时解决问题

    常见问题与解决方案


    - Q: 设备无法正常启动?
    - A: 检查输入电源是否正常,确认输入电压和频率在规定范围内
    - Q: 输出电压不稳定?
    - A: 检查负载是否超过规定范围,确保负载在规定范围内使用
    - Q: 设备发出异常噪音?
    - A: 检查输入电源是否有波动或干扰,如无则可能是内部组件问题,建议联系售后支持

    总结和推荐


    VET36 系列 AC-DC 电源适配器凭借其高效能、宽电压范围、低功耗和坚固耐用等特点,在众多应用领域中表现出色。其在国际市场上获得广泛认可,并通过了多项权威认证,因此强烈推荐用于需要高性能电源解决方案的应用场合。

VET36US240C2-JA参数

参数
输出电流最大值 1.5A
输出电压 24V
最大容性负载 -
输入电压最小值 90V~264V(AC)
散热方式 -
转换效率 87%
输出总功率 36W
输出电压组数 1
类型 -
输出方式 Fixed
输入电压最大值 -
特性 -
开关频率 -
应用等级 商用级
零件状态 最后售卖
包装方式 盒装

VET36US240C2-JA厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

VET36US240C2-JA数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER VET36US240C2-JA VET36US240C2-JA数据手册

VET36US240C2-JA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 123.726
5+ ¥ 118.88
10+ ¥ 116.45
20+ ¥ 114.03
库存: 72
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 123.72
