JCM2024D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCM系列, 18 → 36 V 直流输入, ±12V 直流输出, 20W
供应商型号: 1672532
供应商: 海外现货
标准整包数: 10

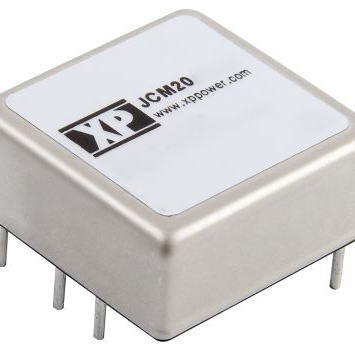

XP POWER AC-DC模块 JCM2024D12

JCM2024D12概述

    JCM系列DC-DC转换器技术手册

    1. 产品简介


    产品类型:JCM系列DC-DC转换器是高功率密度、高性能的产品,适用于多种工业和消费电子应用。该系列包括单输出和双输出型号,具有高效率、紧凑设计和广泛的输入电压范围。
    主要功能:
    - 高功率密度(高达51.3 W/in³)
    - 宽泛的输入电压范围(12 V, 24 V, 48 V)
    - 高隔离度(1600 VDC)
    - 高效率(最高可达89%)
    - 保护机制(过压、过载、短路保护)
    应用领域:
    - 工业自动化
    - 通信设备
    - 测试与测量仪器
    - 医疗设备
    - 航空航天

    2. 技术参数


    | 参数类别 | 描述 |

    | 输入电压范围 | 12 V (9-18 VDC),24 V (18-36 VDC),48 V (36-75 VDC) |
    | 输入电流 | 见表 |
    | 输入滤波器 | Pi网络 |
    | 输入浪涌电压 | 12 V模型:36 VDC,24 V模型:50 VDC,48 V模型:100 VDC |
    | 输出电压 | 见表 |
    | 输出调节 | ±10%最大(单输出),±0.2%最大(单输出),±0.5%最大(双输出) |
    | 纹波噪声 | ≤100 mV峰峰值,20 MHz带宽 |
    | 过压保护 | 见表 |
    | 过载保护 | 150%满负载典型值 |
    | 短路保护 | 断路并重启,自动恢复 |
    | 最大电容负载 | 见表 |
    | 工作温度 | -40°C到+105°C |
    | 存储温度 | -40°C到+125°C |
    | 环境湿度 | 最高90%,非凝结状态 |
    | EMC标准 | 符合EN55022,EN61000-4-2至EN61000-4-8 |
    | 安全认证 | UL60950-1,CAN/CSA C22.2 No.60950-1,UL62368-1 |

    3. 产品特点和优势


    高功率密度:在如此小的空间内提供高输出功率,非常适合空间受限的应用场合。
    宽泛的输入电压范围:能够在不同电压环境下稳定运行,增强了系统的灵活性和可靠性。
    高效率:在多种工作条件下保持高效能,降低了能耗和运行成本。
    可靠的安全保护:集成过压、过载和短路保护机制,确保长时间稳定运行。
    广泛的应用领域:适用于多种工业和消费电子领域,展示了其在多个行业中的广泛应用潜力。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化设备中,JCM系列转换器用于为控制板提供稳定的电源。
    - 在医疗设备中,用于为各种传感器和显示器提供可靠的电源。
    - 在测试与测量设备中,用于为信号发生器和数据分析模块供电。
    使用建议:
    - 根据实际应用需求选择合适的输入电压和输出电压组合。
    - 注意输入电压范围内的波动情况,合理配置输入滤波器。
    - 确保散热设计满足额定工作温度要求,以防止过热损坏。

    5. 兼容性和支持


    JCM系列转换器设计兼容各类主流工业标准接口和协议,易于与其他设备集成。供应商提供全面的技术支持和三年质保服务,帮助客户快速解决问题并优化系统性能。

    6. 常见问题与解决方案


    Q1:如何调整输出电压?
    - 可通过外部电位器实现 ±10% 的电压调整范围。具体参考手册中的接线图。
    Q2:遇到过载报警时如何处理?
    - 检查输入电压是否超出额定范围,确认负载连接正确且无异常。如问题持续,联系技术支持寻求进一步帮助。
    Q3:如何判断转换器是否正常工作?
    - 观察指示灯状态,正常情况下绿灯亮起;同时检查输出电压是否稳定。

    7. 总结和推荐


    综合评估:JCM系列DC-DC转换器以其高功率密度、宽泛的输入电压范围和高效的性能表现,在多种应用场景中展现出了强大的竞争力。其可靠的保护机制和优良的EMC特性使其成为理想的电源解决方案。
    推荐意见:对于需要高效率、高可靠性电源供应的应用场景,JCM系列转换器是一个值得考虑的选择。它不仅能够满足苛刻的工作条件,还能提供出色的性能和用户体验。

JCM2024D12参数

参数
输出电压组数 2
转换效率 89%
输出总功率 -
输出电流最大值 833mA,833mA
类型 -
最大容性负载 -
特性 Remote On/Off,OCP,OVP,SCP
输出方式 -
散热方式 -
输入电压最小值 24V(DC)
输出电压 12V
开关频率 -
输入电压最大值 36V
长*宽*高 25.4mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCM2024D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCM2024D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCM2024D12 JCM2024D12数据手册

JCM2024D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
