首页  >  产品百科  >  JCB0324D15

JCB0324D15

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JCB系列, 18 → 36 V 直流输入, ±15V 直流输出, 3W
供应商型号: 1228075
供应商: 海外现货
标准整包数: 1

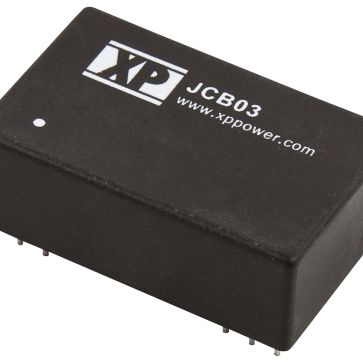

XP POWER AC-DC模块 JCB0324D15

JCB0324D15概述

    JCB Series DC/DC Converter 技术手册

    产品简介


    JCB系列是一款高效且多功能的DC/DC转换器,适用于广泛的应用领域。这些转换器能够将不同的输入电压范围(5V至48V)转换为所需的输出电压(单路或双路)。它们被广泛应用于通信系统、工业自动化、医疗设备以及任何需要高效率、稳定输出的应用场合。

    技术参数


    以下是JCB系列的主要技术参数:
    - 输入电压范围:5V (4.5-9VDC), 12V (9-18VDC), 24V (18-36VDC), 48V (36-72VDC)
    - 输入电流:具体数值请参见表格
    - 输入滤波:π型网络
    - 输入反射纹波:最大35mA pk-pk(通过12µH电感)
    - 输入浪涌:不同型号有所不同,例如5V模型可在15VDC下承受100ms
    - 输出电压:具体数值请参见表格
    - 负载要求:最小负载(见注释1)
    - 初始设置精度:最大±1%
    - 线性调节率:最大±0.5%
    - 负载调节率:最大±0.5%
    - 交叉调节率:±5%(双路输出模型)
    - 瞬态响应:<3%偏离,在2ms内恢复到1%以内
    - 纹波与噪声:最大60mV pk-pk(20MHz带宽)
    - 短路保护:连续,自动恢复
    - 过压保护:无
    - 过流保护:无
    - 最大容性负载:具体数值请参见表格
    - 温度系数:最大±0.02/°C
    - 效率:具体数值请参见表格
    - 隔离电压:输入至输出1500VDC,可选3000VDC(见注释3)
    - 开关频率:100-400kHz可变
    - 隔离电阻:10^9Ω
    - 功率密度:7.5W/in³
    - 平均故障间隔时间(MTBF):>2百万小时(在25°C下)

    产品特点和优势


    - 宽输入电压范围:覆盖5V至48V,满足多种应用需求。
    - 高效率:最高可达82%,确保在各种条件下均能高效运行。
    - 高隔离电压:标准配置1500VDC,可选3000VDC,提供更高的安全性和可靠性。
    - 紧凑设计:功率密度高达7.5W/in³,适用于空间受限的应用。
    - 强抗干扰能力:符合EN标准,具备良好的电磁兼容性和抗干扰性能。

    应用案例和使用建议


    - 通信系统:JCB系列在通信系统中表现出色,能够为各类通讯设备提供稳定的电源。
    - 工业自动化:由于其高可靠性和抗干扰性能,JCB系列适合用于工业自动化控制系统。
    - 医疗设备:在医疗设备中,JCB系列的高精度和稳定性确保设备正常运行。
    使用建议:
    - 在选择具体型号时,应根据应用需求选择合适的输入电压和输出电压。
    - 为避免噪音和纹波增大,建议保持至少25%的负载。
    - 在安装过程中,建议使用220µF/100V电容器来满足EMC标准要求。

    兼容性和支持


    - JCB系列与多种输入电压和输出电压配置兼容,易于集成到现有系统中。
    - 厂商提供3年的质保期,并支持定制化需求,如金属外壳选项和不同引脚布局。

    常见问题与解决方案


    1. 问题:如何连接外部电容器以满足EMC标准?
    - 解答:需在输入端添加一个220µF/100V电容器。
    2. 问题:如何处理负载低于25%的情况?
    - 解答:当负载低于25%时,纹波会增加,建议保持至少25%的负载。
    3. 问题:如何进行过载保护?
    - 解答:JCB系列具备连续短路保护,自动恢复功能,无需额外配置。

    总结和推荐


    JCB系列DC/DC转换器以其高效的性能、宽泛的输入电压范围、高隔离电压以及强大的抗干扰能力,在多个应用领域展现出卓越的表现。鉴于其广泛的兼容性、长期的质保支持及合理的价格,我们强烈推荐该系列产品作为首选电源解决方案。无论是对于新项目还是升级现有系统,JCB系列都是一个理想的选择。

JCB0324D15参数

参数
开关频率 -
输入电压最小值 24V(DC)
输出方式 -
散热方式 -
输出电压 15V
转换效率 80%
类型 -
输出总功率 -
最大容性负载 -
输出电压组数 2
输入电压最大值 36V
输出电流最大值 100mA,100mA
特性 OCP,OVP,SCP,UVLO
长*宽*高 31.75mm(长度)*20.32mm(宽度)
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JCB0324D15厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JCB0324D15数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JCB0324D15 JCB0324D15数据手册

JCB0324D15封装设计

查看详情并下载
Symbol
Footprint
3D Model
