JTD2024D12

产品分类: AC-DC模块
厂牌: XP POWER
产品描述: XP Power DCDC转换器, JTD20系列, 9 → 36 V 直流输入, ±12V 直流输出, 20W
供应商型号: 1358179
供应商: 欧时
标准整包数: 1

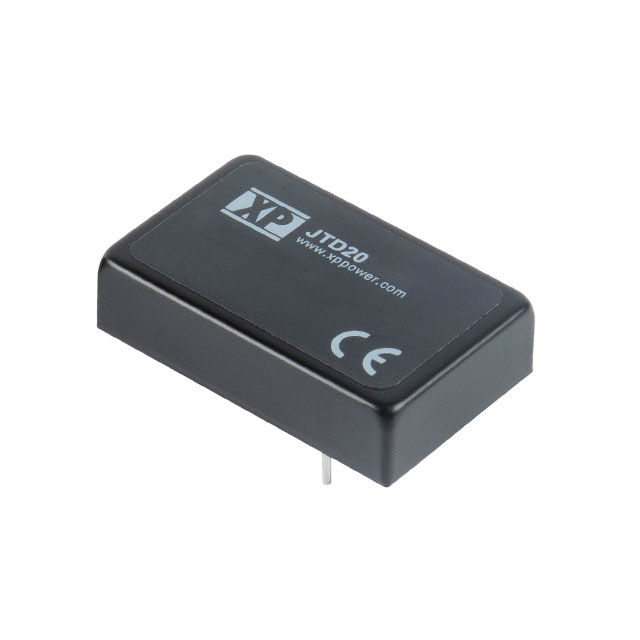

XP POWER AC-DC模块 JTD2024D12

JTD2024D12概述

    JTD20 Series DC-DC Converter

    1. 产品简介


    JTD20 系列 DC-DC 转换器是一款经济高效的电源解决方案,适用于广泛的工业应用。该系列产品包括单输出和双输出型号,具有宽输入电压范围(9-36V 和 18-75V),适用于各种电源系统。其紧凑的尺寸(1.6" x 1")使其在空间受限的应用中表现出色,如电信设备、工业自动化系统和医疗设备等。

    2. 技术参数


    以下是 JTD20 系列 DC-DC 转换器的主要技术参数:
    - 输入电压范围:9-36V 或 18-75V
    - 输出电压范围:3.3V 至 30VDC
    - 输出电流:最大可达 5500mA
    - 效率:最高可达 91%
    - 隔离电压:3000VDC
    - 操作温度范围:-40°C 到 +100°C
    - 重量:约 29.0g
    - 封装尺寸:1.6” x 1” x 0.41”
    - 封装类型:塑料基座,UL94V-0 级别

    3. 产品特点和优势


    - 宽输入电压范围:能够适应不同输入电源,减少了电源设计的复杂性。
    - 高效率:高达 91%,有助于减少功耗和发热量。
    - 3000VDC 隔离:确保高压隔离,增强系统的安全性和可靠性。
    - 远程控制功能:提供远程开关控制,方便系统管理。
    - 满负载条件下可承受的高温:能够在高达 65°C 的环境中满负载运行。
    - 三年质保:体现了对产品质量的信心和用户的长期支持。

    4. 应用案例和使用建议


    JTD20 系列转换器广泛应用于工业自动化、通信系统、医疗设备和电信基础设施等领域。例如,在电信基站中,JTD20 系列可以为基站内的各类电子设备提供稳定的电源供应。在工业自动化设备中,它可以通过远程控制功能简化设备管理和故障排查。
    使用建议:
    - 在使用过程中,注意保持输入电压在规定的范围内,以保证转换器的正常工作。
    - 安装时,确保有足够的散热空间,特别是在高温环境下使用时。
    - 通过外部电阻进行输出调整时,可以根据需要选择合适的阻值。

    5. 兼容性和支持


    - 兼容性:该转换器可以与各种标准工业接口兼容,便于集成到现有的系统中。
    - 厂商支持:提供 3 年的保修服务,并提供详细的使用手册和技术支持,以帮助用户解决问题。

    6. 常见问题与解决方案


    - 问题:启动时间过长。
    - 解决方案:检查输入电压是否稳定,确认是否有足够的输入电容。

    - 问题:输出电压不稳定。
    - 解决方案:检查负载情况,确保负载不超过最大容量;检查输出电容是否损坏。

    - 问题:发热严重。
    - 解决方案:增加散热措施,确保良好的空气流通。

    7. 总结和推荐


    JTD20 系列 DC-DC 转换器凭借其高效能、高可靠性和宽输入电压范围,在众多应用中表现出色。其强大的功能和用户友好的设计使其成为市场上极具竞争力的产品之一。我们强烈推荐 JTD20 系列用于需要高效率、宽输入电压范围和高可靠性的应用场合。
    总之,JTD20 系列 DC-DC 转换器是一款高度可靠且易于使用的电源解决方案,特别适合于需要高性能和广泛应用范围的应用场合。

JTD2024D12参数

参数
类型 -
输出总功率 20W
输入电压最小值 9V
开关频率 330KHz(Typ)
输出电流最大值 835mA,835mA
输出方式 Fixed
最大容性负载 -
散热方式 -
输入电压最大值 36V
输出电压 12V
特性 Remote On/Off,OCP,OVP,SCP
输出电压组数 2
转换效率 88.5%
长*宽*高 40.64mm(长度)*25.4mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

JTD2024D12厂商介绍

XP Power是一家全球领先的电源解决方案供应商,专注于为各种工业、医疗、测试和测量、交通和电信等领域提供定制和标准电源产品。公司的产品线涵盖了AC-DC电源、DC-DC转换器、DC-AC逆变器等多种电源解决方案。

XP Power的产品主要分为以下几类:
1. 标准产品:包括AC-DC电源模块、DC-DC转换器、DC-AC逆变器等,适用于广泛的工业和商业应用。
2. 定制产品:根据客户特定需求设计和制造的电源解决方案,以满足特定应用的挑战。
3. 电源系统:集成多个电源模块的系统,提供更高效的电源管理。

XP Power的优势在于:
- 高度可靠性:产品经过严格的测试和认证,确保在各种环境下的稳定运行。
- 广泛的产品线:提供多种标准和定制电源解决方案,满足不同客户的需求。
- 快速响应:快速响应客户需求,提供及时的技术支持和解决方案。
- 全球服务:在全球范围内设有办事处和服务中心,为客户提供便捷的本地化服务。

XP Power以其创新、质量和服务在电源行业中建立了良好的声誉,是许多知名企业和项目的首选电源解决方案供应商。

JTD2024D12数据手册

厂牌 PDF简要描述 下载
XP POWER AC-DC模块 XP POWER JTD2024D12 JTD2024D12数据手册

JTD2024D12封装设计

查看详情并下载
Symbol
Footprint
3D Model
